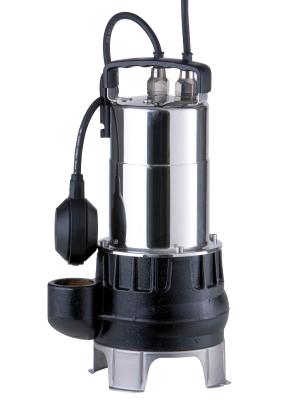

Погружные дренажные насосы Серия Wilo-Drain TC 40
Погружной насос для сточных вод с двигателем

Применение
Перекачивание сред, загрязненных грубыми частицами, для:
- бытовой канализации/канализации земельных участков
- отвода сточных вод (перекачивание сточных вод с фекалиями вне сферы действия стандарта DIN EN 12050-1)
- очистных сооружений
Обозначение
напр.: | |
Погружной насос | |
Гидравлический корпус из серого чугуна | |
Номинальный диаметр [мм] | |
Макс. высота подачи [м] |
Особенности/преимущества продукции
- Прочный гидравлический корпус из серого чугуна
- Несложная эксплуатация благодаря встроенному поплавковому выключателю
- Несложная установка благодаря встроенной опорной лапе насоса из нержавеющей стали
- Свободный проход: 40 мм

Технические характеристики
- Подключение к сети: 1~230 В, 50 Гц
- Режим работы в погруженном состоянии: S1 или S3 25%
- Режим работы в непогруженном состоянии: S3 25%
- Вид защиты: IP 68
- Класс изоляции: F
- Термический контроль обмотки
- Макс. температура перекачиваемой среды: 3 ? 40 °C
- Длина кабеля: 5 м
- Свободный проход: 40 мм
- Макс. глубина погружения 5 м
Оснащение/функции
- Готовы к подключению
- Встроенный поплавковый выключатель
- Термический контроль мотора
Описание/конструкция
Погружной насос для сточных вод с двигателем в качестве блочного агрегата, пригодного в условиях затопления для стационарной и мобильной установки в погруженном состоянии.
Спуск с напорной стороны выполнен в качестве вертикального резьбового соединения Rp 1?. В качестве форм рабочего колеса используются свободновихревые рабочие колеса.
Заполненные маслом моторы отдают свое тепло посредством встроенного теплообменника в перекачиваемую среду. Поэтому данные моторы могут использоваться в погруженном состоянии в режиме непрерывной эксплуатации и кратковременно. В непогруженном состоянии данные моторы могут использоваться кратковременно.
Для защиты моторов от попадания перекачиваемой среды имеется камера сжатия. Используемая заполняющая среда поддается биологическому расщеплению и экологически безвредна.
Кабель мотора и поплавковый выключатель снимаются и заменяются.
Уплотнение на стороне перекачиваемой среды реализуется посредством скользящего торцевого уплотнения, не зависящего от направления вращения, уплотнение со стороны мотора выполнено посредством манжетного уплотнения.
Материалы
- Корпус насоса: EN-GJL-200
- Напольное основание: нержавеющая сталь
- Рабочее колесо: PA 30GF
- Вал: нержавеющая сталь 1.4005
- Скользящее торцевое уплотнение со стороны насоса: графит/керамика
- Манжетное уплотнение со стороны мотора: NBR
- Статическое уплотнение: NBR
- Корпус мотора: нержавеющая сталь 1.4308
Объем поставки
- Готовый к подключению насос с соединительным кабелем длиной 5 м и штекером с защитным контактом
- Со встроенным поплавковым выключателем
- Инструкция по монтажу и эксплуатации
Принадлежности
- Обратный клапан и задвижка
- Различные патрубки напорного слива и шланги
- Приборы управления и сигнализации о переливе

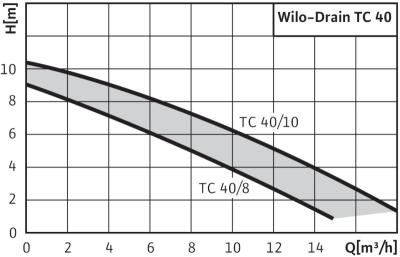

Тип насоса | Подключение к сети | Макс. расход | Макс. напор | Номинальный ток | Номинальная мощность мотора | Макс. глубина погружения | Арт.-№ |
---|---|---|---|---|---|---|---|
Qmax / м3/ч | Hmax / M | IN / A | P2 / кВт | м | |||
TC 40/8 | 1~230 В, 50 Гц | 19 | 8 | 3.30 | 0,50 | 5 | 4050131 |
TC 40/10 | 1~230 В, 50 Гц | 22 | 10 | 4.50 | 0,60 | 5 | 4050132 |
