Погружные фекальные насосы Серия Wilo-Drain TP 80/100/150

Погружной насос для сточных вод с двигателем для промышленных применений

Погружные фекальные насосы Серия Wilo-Drain TP 80

Применение

Перекачивание загрязненной и дренажной воды, а также сточных вод с содержанием фекалий, коммунальных и промышленных сточных вод для

  • водоотведения из бытовой канализации и канализации земельных участков
  • на станциях водоснабжения и сточных вод
  • на очистных сооружениях
  • из промышленных и технологических систем

Обозначение

например, Wilo?Drain TP 80 E 160/17
TP Погружной насос
80 Номинальный диаметр [мм]
E Однолопастное рабочее колесо
160 Номинальный диаметр рабочего колеса [мм]
17 Мощность P2 [кВт] (=значение/10 = 1,7 кВт)

Особенности/преимущества продукции

  • Эксплуатация в стационарном и мобильном погруженном и непогруженном состоянии
  • С полным погружением
  • Допуск ATEX серийн.
  • Небольшой вес
  • Разъемный соединительный кабель
  • Продольно водостойкая подводка кабеля
  • В серийном исполнении с незасоряемым охлаждающим кожухом
  • Коррозионностойкий (например, вода плавательного бассейна, соленая вода и т. д.)
  • Износостойкий
  • Запатентованная незасоряемая гидравлика
  • Несложная установка благодаря подвесному приспособлению или опорной лапе насоса

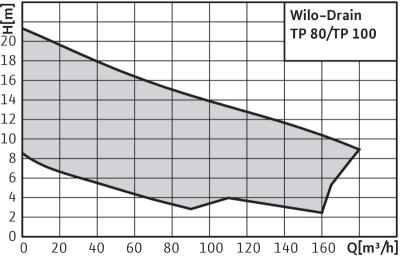

Рабочее поле Вило Погружные фекальные насосы Серия Wilo-Drain TP

Технические характеристики

  • Подключение к сети: 3~400 В, 50 Гц
  • Режим работы в погруженном и непогруженном состоянии: S1
  • Класс защиты: IP 68
  • Класс изоляции: F
  • Макс. температура перекачиваемой жидкости: 3 ? 40 °C
  • Свободный проход: 80 или 95 мм
  • Макс. глубина погружения 20 м

Оснащение/функции

  • Термический контроль мотора
  • Контроль герметичности в моторе
  • Допуск ATEX
  • Охлаждающий кожух

Описание/конструкция

Погружной насос для сточных вод с двигателем в качестве блочного агрегата с возможностью полного погружения для стационарной и мобильной установки в погруженном и непогруженном состоянии.

Гидравлика

Спуск с напорной стороны выполнен в качестве горизонтального фланцевого соединения DN 80 или DN 100. В качестве форм рабочего колеса используются однолопастные рабочие колеса.

Мотор

Моторы насосов с сухим ротором с серийным незасоряемым охлаждающим кожухом. Посредством данного кожуха тепло отдается непосредственно в перекачиваемую среду. Благодаря этому данные агрегаты можно использовать как в погруженном, так и в непогруженном состоянии в режиме непрерывной эксплуатации или кратковременно.

Кроме того, мотор оснащен контролем герметичности и термическим контролем мотора. Для защиты моторов от попадания перекачиваемой среды имеется камера сжатия. Используемая заполняющая среда поддается биологическому расщеплению и экологически безвредна.

Кабельный ввод продольно водостойкий, стандартная длина кабеля составляет 10 м.

Уплотнение

Уплотнение со стороны насоса и перекачиваемой среды реализуется посредством двух скользящих торцевых уплотнениий, не зависящих от направления вращения.

Материалы

  • Корпус насоса: PUR
  • Рабочее колесо: PUR
  • Вал: нержавеющая сталь 1.4404
  • Скользящее торцевое уплотнение со стороны насоса: SiC/SiC
  • Скользящее торцевое уплотнение со стороны мотора: C/Cr
  • Статическое уплотнение: NBR
  • Корпус мотора: нержавеющая сталь 1.4404

Объем поставки

  • Готовый к подключению насос с соединительным кабелем длиной 10 м (свободным концом кабеля)
  • Инструкция по монтажу и эксплуатации

Принадлежности

  • Подвесное приспособление
  • Цепь
  • Обратный клапан и задвижка
  • Различные патрубки напорного слива и шланги
  • Приборы управления и реле
Тип насоса Подключение к сети Макс. расход Макс. напор Оптимальный расход Оптимальный напор Номинальный ток Номинальная мощность мотора Взрывозащита Макс. глубина погружения Арт.-№
Qmax / м3 Hmax / M Qopt / м3 Hopt / M IN / A P2 / кВт м
TP 80E160/17 3~400 В, 50 Гц 75 9 66 4 6.40 1,70 ATEX 20 6043950
TP 80E170/21 3~400 В, 50 Гц 85 10 65 6 6.70 2,10 ATEX 20 6043957
TP 80E190/29 3~400 В, 50 Гц 100 13 80 7 7.30 2,90 ATEX 20 6043963
TP 80E210/37 3~400 В, 50 Гц 100 15 93 9 8.50 3,70 ATEX 20 6043971
TP 80E230/40 3~400 В, 50 Гц 95 17 91 11 9.50 4 ATEX 20 6043983
TP 100E160/17 3~400 В, 50 Гц 90 8 67 4 6.60 1,70 ATEX 20 6044004
TP 100E180/26 3~400 В, 50 Гц 110 11 73 6 7.50 2,60 ATEX 20 6044010
TP 100E190/39 3~400 В, 50 Гц 160 12 96 6 12.50 3,90 ATEX 20 2008469
TP 100E210/32 3~400 В, 50 Гц 120 15 92 9 9 3,20 ATEX 20 6044014
TP 100E210/52 3~400 В, 50 Гц 165 16 112 9 14.10 5,20 ATEX 20 2003559
TP 100E230/38 3~400 В, 50 Гц 90 18 85 10 9.50 3,80 ATEX 20 6044018
TP 100E230/70 3~400 В, 50 Гц 175 19 124 11 16.70 7 ATEX 20 2003561
TP 100E250/84 3~400 В, 50 Гц 180 21 128 12 18.80 8,40 ATEX 20 2003563
