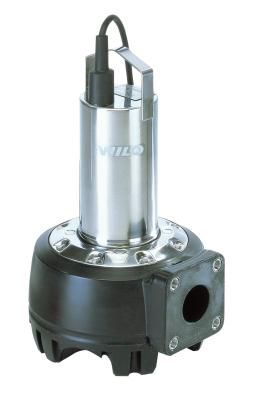

Погружные фекальные насосы Серия Wilo-Drain TP 65 F
Погружной насос для сточных вод с двигателем

Применение
Перекачивание сред, загрязненных грубыми частицами, для:
- водоотведения из бытовой канализации и канализации земельных участков;
- отвода сточных вод (вне сферы действия DIN EN 12050-1);
- водного хозяйства;
- очистных сооружений;
- из промышленных и технологических систем.
Обозначение
напр.: | |
Погружной насос | |
Номинальный диаметр [мм] | |
Форма рабочего колеса (E = однолопастное рабочее колесо, F = свободновихревое рабочее колесо) | |
Номинальный диаметр рабочего колеса [мм] | |
Мощность P2 [кВт] (=значение/10 = 1,1 кВт) | |
С поплавковым выключателем и штекером |
Особенности/преимущества продукции
- Съемный соединительный кабель
- Насос с сухим ротором в исполнении из нержавеющей стали
- Допуск ATEX (только TP 65/трехфазная сеть, без поплавка)
- Несложная эксплуатация благодаря установленному поплавковому выключателю (исполнение A)
- Небольшой вес
- Корпус мотора в качестве опции в 1.4435

Технические характеристики
- Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Режим работы в непогруженном состоянии: S2-8 мин, S3 25 %
- Класс защиты: IP 68
- Класс изоляции: F
- Термический контроль обмотки
- Макс. температура перекачиваемой жидкости: 3 - 35 °C
- Длина кабеля: 10 м
- Свободный проход: 44 мм
- Макс. глубина погружения 10 м
Оснащение/функции
- Однофазный вариант с ящиком конденсатора
- Исполнение A, включая поплавковый выключатель и штекер
- Термическая защита мотора
- Допуск ATEX (TP 65 трехфазный без поплавка)
Описание/конструкция
Погружной насос для сточных вод с двигателем в качестве блочного агрегата, пригодного в условиях затопления для стационарной и мобильной установки в погруженном состоянии.
Спуск с напорной стороны выполнен в качестве горизонтального фланцевого соединения DN 50 или DN 65. В качестве форм рабочего колеса применяются одноканальное (E) или свободновихревое рабочее колесо (F).
Моторы насосов с сухим ротором отдают свое отходящее тепло посредством деталей корпуса непосредственно в окружающую перекачиваемую среду и могут использоваться в погруженном состоянии в режиме непрерывной эксплуатации или кратковременно.
Для защиты моторов от попадания перекачиваемой среды имеется камера сжатия. Используемая заполняющая среда поддается биологическому расщеплению и экологически безвредна.
Длины кабеля имеются в четких интервалах по 10 м. В исполнении A имеется оснащение поплавковым выключателем штекером.
Уплотнение на стороне перекачиваемой среды реализуется посредством скользящего торцевого уплотнения, не зависящего от направления вращения, уплотнение со стороны мотора выполнено посредством манжетного уплотнения.
Материалы
- Корпус насоса: PP?GF30 (TP 50), PUR (TP 65)
- Рабочее колесо: PP-GF30 (свободновихревое колесо), PUR (однолопастное колесо)
- Вал: нержавеющая сталь 1.4404
- Скользящее торцевое уплотнение со стороны насоса: SiC/SiC
- Манжетное уплотнение со стороны мотора: NBR
- Статическое уплотнение: NBR
- Корпус мотора: нержавеющая сталь 1.4301
Объем поставки
- Готовый к подключению насос с соединительным кабелем длиной 10 м
- Однофазный вариант в исполнении A с блоком конденсатора и штекером с защитным контактом
- Однофазный вариант с блоком конденсатора и свободным концом кабеля
- Трехфазный вариант в исполнении A с CEE-штекером
- Трехфазный вариант со свободным концом кабеля
- Исполнение A с вмонтированным поплавковым выключателем
- Инструкция по монтажу и эксплуатации
Принадлежности
- Подвесное приспособление
- Цепи
- Обратный клапан и задвижка
- Различные патрубки напорного слива и шланги
- Приборы управления и реле

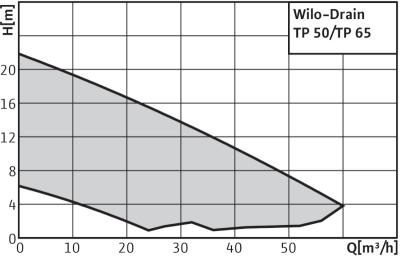

Тип насоса | Подключение к сети | Макс. расход | Макс. напор | Оптимальный расход | Оптимальный напор | Номинальный ток | Номинальная мощность мотора | Взрывозащита | Макс. глубина погружения | Арт.-№ |
---|---|---|---|---|---|---|---|---|---|---|
Qmax / м3/ч | Hmax / M | Qopt / м3/ч | Hopt / M | IN / A | P2 / кВт | м | ||||
TP 50 E 101/5,5-A | 1~230 В, 50 Гц | 26 | 9 | 14 | 5 | 4 | 0,55 | – | 10 | 4029445 |
TP 50 E 101/5,5-A | 3~400 В, 50 Гц | 26 | 9 | 14 | 5 | 2 | 0,55 | – | 10 | 4029551 |
TP 50 E 101/5,5 | 3~400 В, 50 Гц | 26 | 9 | 14 | 5 | 2 | 0,55 | – | 10 | 4025331 |
TP 50 E 101/5,5 | 1~230 В, 50 Гц | 26 | 9 | 14 | 5 | 4 | 0,55 | – | 10 | 4025332 |
TP 50 E 107/7,5-A | 1~230 В, 50 Гц | 32 | 12 | 18 | 6 | 5.50 | 0,75 | – | 10 | 4029452 |
TP 50 E 107/7,5-A | 3~400 В, 50 Гц | 32 | 12 | 18 | 6 | 2.10 | 0,75 | – | 10 | 4029552 |
TP 50 E 107/7,5 | 3~400 В, 50 Гц | 32 | 12 | 18 | 6 | 2.10 | 0,75 | – | 10 | 4025334 |
TP 50 E 107/7,5 | 1~230 В, 50 Гц | 32 | 12 | 18 | 6 | 5.50 | 0,75 | – | 10 | 4025335 |
TP 50 F 82/5,5-A | 1~230 В, 50 Гц | 24 | 6 | 12 | 4 | 4 | 0,55 | – | 10 | 4029438 |
TP 50 F 82/5,5-A | 3~400 В, 50 Гц | 24 | 6 | 12 | 4 | 2 | 0,55 | – | 10 | 4029548 |
TP 50 F 82/5,5 | 1~230 В, 50 Гц | 24 | 6 | 12 | 4 | 4 | 0,55 | – | 10 | 4025319 |
TP 50 F 82/5,5 | 3~400 В, 50 Гц | 24 | 6 | 12 | 4 | 2 | 0,55 | – | 10 | 4025318 |
TP 50 F 90/7,5-A | 1~230 В, 50 Гц | 27 | 9 | 15 | 5 | 5.50 | 0,75 | – | 10 | 4029439 |
TP 50 F 90/7,5-A | 3~400 В, 50 Гц | 27 | 9 | 15 | 5 | 2 | 0,75 | – | 10 | 4029549 |
TP 50 F 90/7,5 | 1~230 В, 50 Гц | 27 | 9 | 15 | 5 | 5.50 | 0,75 | – | 10 | 4025322 |
TP 50 F 90/7,5 | 3~400 В, 50 Гц | 27 | 9 | 15 | 5 | 2.10 | 0,75 | – | 10 | 4025321 |
TP 65 E 114/11-A | 1~230 В, 50 Гц | 52 | 15 | 28 | 8 | 7.20 | 1,10 | – | 10 | 4029444 |
TP 65 E 114/11-A | 3~400 В, 50 Гц | 52 | 15 | 28 | 8 | 3.20 | 1,10 | – | 10 | 4029550 |
TP 65 E 114/11 | 1~230 В, 50 Гц | 52 | 15 | 28 | 8 | 7.20 | 1,10 | – | 10 | 4007101 |
TP 65 E 114/11 | 3~400 В, 50 Гц | 52 | 15 | 28 | 8 | 3.20 | 1,10 | ATEX | 10 | 4007099 |
TP 65 E 122/15 | 3~400 В, 50 Гц | 56 | 18 | 26 | 11 | 3.80 | 1,50 | ATEX | 10 | 4007105 |
TP 65 E 122/15 | 1~230 В, 50 Гц | 56 | 18 | 26 | 11 | 9.50 | 1,50 | – | 10 | 4007107 |
TP 65 E 132/22 | 3~400 В, 50 Гц | 60 | 21 | 35 | 12 | 5.20 | 2,20 | ATEX | 10 | 4007111 |
TP 65 F 91/11-A | 1~230 В, 50 Гц | 36 | 9 | 16 | 6 | 6.90 | 1,10 | – | 10 | 4029437 |
TP 65 F 91/11-A | 3~400 В, 50 Гц | 36 | 9 | 16 | 6 | 3.20 | 1,10 | – | 10 | 4029547 |
TP 65 F 91/11 | 1~230 В, 50 Гц | 36 | 9 | 16 | 6 | 6.90 | 1,10 | – | 10 | 4007085 |
TP 65 F 91/11 | 3~400 В, 50 Гц | 36 | 9 | 16 | 6 | 3.20 | 1,10 | ATEX | 10 | 4007083 |
TP 65 F 98/15 | 3~400 В, 50 Гц | 42 | 11 | 19 | 8 | 3.60 | 1,50 | ATEX | 10 | 4007089 |
TP 65 F 98/15 | 1~230 В, 50 Гц | 42 | 11 | 19 | 8 | 9.50 | 1,50 | – | 10 | 4007091 |
TP 65 F 109/22 | 3~400 В, 50 Гц | 52 | 14 | 23 | 10 | 5.10 | 2,20 | ATEX | 10 | 4007095 |
