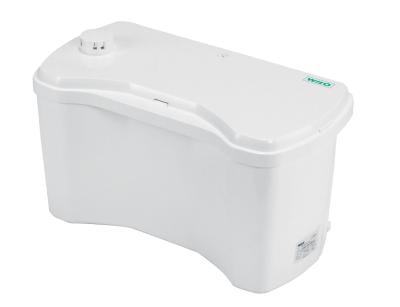

Компактные дренажные установки Серия Wilo-DrainLift TMP
Напорная установка для отвода загрязненной воды (напольный монтаж)

Применение
Напорная установка для автоматического отвода загрязненной воды из душевых, умывальников, от стиральных и посудомоечных машин и т.д., в зданиях новой и старой постройки, в которых не обеспечен естественный слив в канализацию, или для отвода загрязненной воды, которая находится ниже уровня обратного подпора. Подходит для перекачивания неагрессивной загрязненной и дренажной воды, не содержащей фекалий, волокнистых частиц, жиров и масел. Следует соблюдать нормы DIN EN 12050-2, а также DIN 1986-100.
Внимание: Не допускается подвод сточных вод, содержащих фекалии, в установку водоотведения загрязненной воды. В таких случаях следует применять установки для отвода сточных вод серии DrainLift KH32, DrainLift XS?F, DrainLift S-XXL, а также FTS.
Обозначение
Например: | Wilo-DrainLift TMP 32-0,5 |
TMP | Напорная установка для отвода загрязненной воды (напольный монтаж) |
32 | Номинальный внутренний диаметр напорного патрубка (DN 32, G 1?) |
0,5 | Номинальная мощность мотора [кВт] |
Особенности/преимущества продукции
- Современный дизайн
- Возможен сток душевой воды с высоты 110 мм
- Бесшумная работа
Материалы
- Мотор: Нержавеющая сталь
- Корпус гидравлической системы: Синтетический материал
- Резервуар: пластмасса ABS

Технические характеристики
- Подключение к сети 1~230 В, 50 Гц
- Длина кабеля установки до прибора управления/штекера 1,2 м
- Режим работы S1 (1000 ч, Tмакс. 45 °C), S3-10 % (Tмакс. 75 °C)
- Температура перекачиваемой жидкости макс. 45° C, кратковременно (3 мин.) 75° C
- Подключение к напорному патрубку O 32 мм (G 1?)
- Подключение к подводящему патрубку 40 мм (2 x G 1?)
- Подключение к системе вентиляции 25 мм
- Класс защиты IP 44
- общий объем резервуара 17 л
- Объем включения 2,6 л
Оснащение/функции
- Готовы к подключению
- Термический контроль мотора
- Регулирование уровня пневматическим датчиком давления
- Встроенный обратный клапан
- Принадлежности для крепления
- Фильтр с активированным углем
Описание/конструкция
Готовая к подключению, автоматическая напорная установка для отвода загрязненной воды со всеми необходимыми приборами и устройствами управления, а также со встроенным обратным клапаном. 2 подводящих патрубка DN 40 на различных уровнях, напорный патрубок DN 32 (G 1 ?), а также фильтр с активированным углем, защита от перелива для подачи и удаления воздуха.
Отвод воздуха может осуществляться также посредством самоуплотняющейся вставной муфты (внешний диаметр трубы - 25 мм) через крышу.
Объем поставки
Готовая к подключению, автоматическая установка для отвода грязной воды с фильтром с активированным углем
- Детали для подключения подводящего патрубка и напорного трубопровода
- Крепежные детали для обеспечения напора
- Инструкция по монтажу и эксплуатации
Тип насоса | Подключение к сети | Макс. приток/ч при режиме S3 | Общий объем | Макс. уровень включения | Напорный патрубок | Подводящий патрубок | Диагональные размеры | Арт.-№ |
---|---|---|---|---|---|---|---|---|
V / л | V / л | V / л | мм | |||||
TMP 32-0,5 | 1~230 В, 50 Гц | max. 156 | 17 | 2.60 | G 1? | 2x G 1? | 520 | 2017795 |
