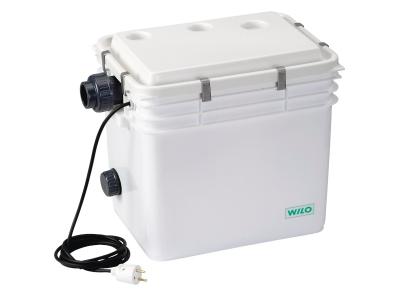

Компактные дренажные установки Серия Wilo-DrainLift TMP 40

Установка отвода грязной воды (напольный монтаж)

Применение

Напорная установка для автоматического отвода загрязненной воды из душевых, умывальников, от стиральных и посудомоечных машин и т.д., в зданиях новой и старой постройки, в которых не обеспечен естественный слив в канализацию, или для отвода загрязненной воды, которая находится ниже уровня обратного подпора. Подходит для перекачивания неагрессивной загрязненной и дренажной воды, не содержащей фекалий, волокнистых частиц, жиров и масел. Следует соблюдать нормы DIN EN 12050?2, а также DIN 1986?100.

Внимание: Не допускается подвод сточных вод, содержащих фекалии, в установку водоотведения загрязненной воды. В таких случаях следует применять установки для отвода сточных вод серии DrainLift KH32, DrainLift XS?F, DrainLift S-XXL, а также FTS.

Обозначение

Особенности/преимущества продукции

• Удобное сервисное обслуживание благодаря встроенному погружному насосу
• Подходит для агрессивных сред (TMP 40/11 HD)
• Бесшумная работа

Материалы

• Мотор: Нержавеющая сталь
• Корпус гидравлической системы: синтетический материал PP?GF30
• Резервуар: синтетический материал полиэтилен

Технические характеристики

• Подключение к сети 1~230 В, 50 Гц
• Длина кабеля установки до прибора управления/штекера 2,5 м
• Режим работы S3 ?25%
• Температура перекачиваемой среды макс. 35° C, кратковременно (3 мин.) 90° C
• Напорный патрубок O 40 мм
• Подключение к подводящему патрубку 25/32/40 мм
• Вентиляция 32 мм
• Класс защиты IP 67
• Общий объем резервуара 32 л
• Объем включения 15 л

Оснащение/функции

• Готовы к подключению
• Термический контроль мотора
• Контроль уровня при помощи поплавкового выключателя
• Встроенный обратный клапан
• Принадлежности для крепления

Описание/конструкция

Готовая к подключению, автоматическая напорная установка для отвода загрязненной воды со всеми необходимыми приборами и устройствами управления, а также со встроенным обратным клапаном. Гибкое применение благодаря как боковым подводящим патрубкам, так и патрубкам, монтируемым вверху (выгодно при последующем монтаже). Удобное техобслуживание конструкции системы со встроенным насосом Wilo?Drain TMW, напорным штуцером DN 40.

В виде опции имеется также в качестве TMP 40/11 HD для агрессивных сред

Удаление воздуха осуществляется посредством самоуплотняющейся вставной муфты (внешний диаметр трубы - 32 мм) через крышу.

Объем поставки

Готовая к подключению, автоматическая установка для отвода грязной воды

• Детали для подключения подводящего патрубка и напорного трубопровода
• Крепежные детали для обеспечения напора
• Инструкция по монтажу и эксплуатации
