Стандартные промышленные насосы Wilo TOP SD с мокрым ротором

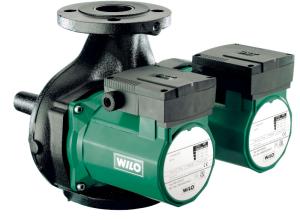

Сдвоенный насос: насос с мокрым ротором - циркуляционный насос с фланцевым соединением (TOP?SD 30/5 с резьбовым соединением).

Применение
системы водяного отопления, промышленные циркуляционные установки, системы кондиционирования и закрытые контуры охлаждения
Обозначение
Пример: | Wilo?TOP?SD 40/7 |
TOP-SD | Стандартный сдвоенный насос (насос с фланцевым соединением, TOP?SD 30/5 с резьбовым соединением) |
40/ | Номинальный внутренний диаметр для подсоединения |
7 | Номинальная высота подачи [м] при расходе Q = 0 м3/ч |
Особенности/преимущества продукции
- Используются в системах отопления и системах охлаждения/кондиционирования от -20 °C до +130 °C (TOP-SD 80/15 и TOP-SD 80/20 от -20 °C до +110 °C)
- Сдвоенные насосы для режима работы «основной/резервный» или режима параллельной работы двух насосов.
- Ручная регулировка мощности с 3 ступенями частоты вращения
- Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата.
- Несложная установка благодаря комбинированному фланцу PN 6/PN 10 ( DN 32 до DN 65)

Технические характеристики
- Допустимый диапазон температур от -20 °C до +130 °C, кратковременно (2 ч) до +140 °C (TOP-SD 80/15, TOP-SD 80/20 и насосы с защитным модулем Wilo: от -20 °C до +110 °C)
- Подключение к сети:
- 1~230 В, 50 Гц (в зависимости от типа)
- 3~230 В, 50 Гц (в качестве опции со штекером переключения)
- 3~400 В, 50 Гц
- Класс защиты IP X4D
- Резьбовое? или фланцевое соединение (в зависимости от типа) Rp 1? до DN 80
- Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)
Оснащение/функции
Режимы работы- Переключение ступеней частоты вращения
- Настройка ступеней частоты вращения: 3 ступени частоты вращения
- Полная защита мотора с интегрированной электронной системой отключения (серийное оснащение только для трехфазных насосов с P2?180 Вт, в качестве опции для всех типов с защитным модулем Wilo?C)
- Управляющий вход «Выкл. по приоритету» (в качестве опции для всех типов с защитным модулем Wilo?C)
- Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo?C)
- Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (серийное оснащение только для трехфазных насосов с P2?180 Вт, в качестве опции для всех типов с защитным модулем Wilo-C)
- Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo?C)
- Защитный контакт обмотки (ЗКО, беспотенциальный размыкающий контакт) (только для однофазных насосов с P2 = 180 Вт)
- Световая индикация неисправности (серийное оснащение только для трехфазных насосов с P2 = 180 Вт, в качестве опции для всех типов с защитным модулем Wilo?C)
- Контрольная лампа направления вращения (серийное оснащение только для трехфазных насосов)
- Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру): в качестве опции для всех типов насосов с защитным модулем Wilo-С
- Для насосов с фланцевым соединением: Исполнения фланца
- Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16,
- Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан PN 16 согласно EN 1092-2) для контрфланца PN 6,
- Специальное исполнение для насосов DN 32 (не TOP-SD 32/7), DN 40 (не TOP-SD 40/3) до DN 80: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,
- Консольная конструкция (только с горизонтальным расположением вала):
- Стандартное исполнение для насосов TOP-SD 40/15, 50/15, все TOP-SD 65 и TOP-SD 80.
- Специальное исполнение для насосов TOP-SD 32/10, 40/3, 40/7, 40/10, 50/7, 50/10. Отверстие M10 для монтажа консолей изготавливается по запросу.
- Встроенный перекидной клапан в корпусе насоса
- Подводка кабеля возможна с двух сторон (только для однофазных и трехфазных насосов с P2?180 Вт)
Материалы
- Корпус насоса: Серый чугун
- Рабочее колесо: Синтетический материал
- Вал: Нержавеющая сталь
- Подшипники: металлографит
Объем поставки
- Сдвоенный насос
- С уплотнениями для резьбового соединения (только для TOP?SD 30/5)
- С подкладными шайбами фланцевых винтов (при номинальных внутренних диаметрах для подсоединения DN 32 ? DN 65)
- Инструкция по монтажу и эксплуатации
Опции
- Специальное исполнение для рабочего давления PN 16 (за отдельную плату)
- Исполнения для особых напряжений - по запросу
Принадлежности
- Резьбовые соединения для резьбового подсоединения (для TOP-SD 30/5)
- Консоль для крепления насоса
- Фланцевые заглушки
- Для насосов 3~400 В:
- Штекер переключения 3~230 В (необходимо 2 штекера),
- Защитный модуль Wilo C, трехфазная сеть, 400 В (требуются 2 модуля)
- Для насосов 1~230 В:
- Устройства отключения Wilo SK 602N/SK 622N
- Защитный модуль Wilo C, однофазная сеть, 230 В (требуются 2 модуля)

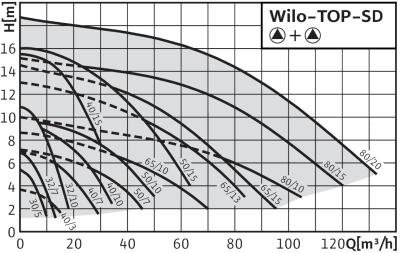

Тип | Макс. расход | Макс. напор | Подсоединение к трубопроводу | Резьба | Номинальный внутренний диаметр фланца | Номинальное давление | Габаритная длина | Класс EEI | Подключение к сети | Вес брутто | Арт.-№ |
---|---|---|---|---|---|---|---|---|---|---|---|
Qmax / м3/ч | Hmax / M | PN / бар | l0 / мм | m / кг | |||||||
TOP-SD 30/5 | 10 | 5 | Rp 1? | G 2 | 10 | 180 | D | 1~230 B, 50 Гц | 9,2 | 2044015 | |
TOP-SD 30/5 | 10 | 5 | Rp 1? | G 2 | 10 | 180 | D | 3~400 B, 50 Гц | 9,6 | 2044016 | |
TOP-SD 32/7 | 13 | 7 | DN 32 | 6/10 | 220 | E | 1~230 B, 50 Гц | 15,1 | 2048326 | ||
TOP-SD 32/7 | 13 | 7 | DN 32 | 6/10 | 220 | D | 3~400 B, 50 Гц | 15,1 | 2048327 | ||
TOP-SD 32/10 | 11 | 11 | DN 32 | 6/10 | 220 | D | 1~230 B, 50 Гц | 21,2 | 2080073 | ||
TOP-SD 32/10 | 11 | 11 | DN 32 | 6/10 | 220 | D | 3~400 B, 50 Гц | 20,5 | 2080074 | ||
TOP-SD 40/3 | 16 | 3 | DN 40 | 6/10 | 250 | E | 1~230 B, 50 Гц | 15,5 | 2044017 | ||
TOP-SD 40/3 | 16 | 3 | DN 40 | 6/10 | 250 | D | 3~400 B, 50 Гц | 15,9 | 2044018 | ||
TOP-SD 40/7 | 28 | 7 | DN 40 | 6/10 | 250 | D | 1~230 B, 50 Гц | 23 | 2080075 | ||
TOP-SD 40/7 | 28 | 7 | DN 40 | 6/10 | 250 | D | 3~400 B, 50 Гц | 23,1 | 2080076 | ||
TOP-SD 40/10 | 34 | 10 | DN 40 | 6/10 | 250 | D | 1~230 B, 50 Гц | 32,9 | 2080077 | ||
TOP-SD 40/10 | 34 | 10 | DN 40 | 6/10 | 250 | C | 3~400 B, 50 Гц | 31,4 | 2080078 | ||
TOP-SD 40/15 | 33 | 15 | DN 40 | 6/10 | 250 | E | 1~230 B, 50 Гц | 43 | 2080079 | ||
TOP-SD 40/15 | 33 | 15 | DN 40 | 6/10 | 250 | D | 3~400 B, 50 Гц | 43 | 2080080 | ||
TOP-SD 50/7 | 45 | 7 | DN 50 | 6/10 | 280 | D | 1~230 B, 50 Гц | 34,4 | 2080081 | ||
TOP-SD 50/7 | 45 | 7 | DN 50 | 6/10 | 280 | C | 3~400 B, 50 Гц | 33 | 2080082 | ||
TOP-SD 50/10 | 50 | 9 | DN 50 | 6/10 | 280 | D | 1~230 B, 50 Гц | 36,2 | 2080083 | ||
TOP-SD 50/10 | 50 | 9 | DN 50 | 6/10 | 280 | D | 3~400 B, 50 Гц | 35,7 | 2080084 | ||
TOP-SD 50/15 | 61 | 16 | DN 50 | 6/10 | 340 | D | 3~400 B, 50 Гц | 48,5 | 2080086 | ||
TOP-SD 65/10 | 70 | 8 | DN 65 | 6/10 | 340 | D | 1~230 B, 50 Гц | 41,5 | 2080087 | ||
TOP-SD 65/10 | 70 | 8 | DN 65 | 6/10 | 340 | D | 3~400 B, 50 Гц | 40,8 | 2080088 | ||
TOP-SD 65/13 | 83 | 13 | DN 65 | 6/10 | 340 | D | 3~400 B, 50 Гц | 55,6 | 2080089 | ||
TOP-SD 65/15 | 95 | 14 | DN 65 | 6/10 | 340 | D | 3~400 B, 50 Гц | 58,5 | 2080090 | ||
TOP-SD 80/7 | 80 | 6 | DN 80 | 6 | 360 | D | 1~230 B, 50 Гц | 47,4 | 2080091 | ||
TOP-SD 80/10 | 105 | 10 | DN 80 | 6 | 360 | D | 3~400 B, 50 Гц | 61,1 | 2080092 | ||
TOP-SD 80/10 | 105 | 10 | DN 80 | 10 | 360 | D | 3~400 B, 50 Гц | 61,1 | 2080093 | ||
TOP-SD 80/15 | 120 | 15 | DN 80 | 6 | 360 | C | 3~400 V, 50 Hz | 100 | 2080094 | ||
TOP-SD 80/15 | 120 | 15 | DN 80 | 10 | 360 | C | 3~400 V, 50 Hz | 98 | 2080095 | ||
TOP-SD 80/20 | 130 | 19 | DN 80 | 6 | 360 | C | 3~400 V, 50 Hz | 104 | 2080096 | ||
TOP-SD 80/20 | 130 | 19 | DN 80 | 10 | 360 | C | 3~400 V, 50 Hz | 104 | 2080097 |
