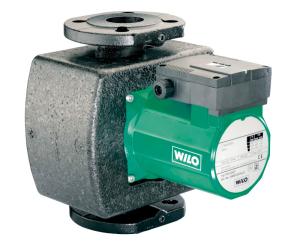

Стандартные промышленные насосы Wilo TOP S с мокрым ротором
Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением

Применение
системы водяного отопления, промышленные циркуляционные установки, системы кондиционирования и закрытые контуры охлаждения
Обозначение
Пример: | TOP?S 40/10 |
TOP-S | Стандартный насос (с резьбовым или с фланцевым соединением) |
40/ | Номинальный внутренний диаметр для подсоединения |
10 | Номинальная высота подачи [м] при расходе Q = 0 м3/ч |
Особенности/преимущества продукции
- Используются в системах отопления и системах охлаждения/кондиционирования от -20 °C до +130 °C (TOP-S 80/15 и TOP-S 80/20 от -20 °C до +110 °C)
- Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата
- Ручная регулировка мощности с 3 ступенями частоты вращения
- Несложная установка благодаря комбинированному фланцу PN 6/PN 10 (для DN 40 - DN 65)

Технические характеристики
- Допустимый диапазон температур от -20 °C до +130 °C, кратковременно (2 ч) до +140 °C (TOP-S 25/13, 80/15, 80/20 и насосы с защитным модулем Wilo: от -20 °C до +110 °C)
- Подключение к сети:
- 1~230 В, 50 Гц (в зависимости от типа)
- 3~230 В, 50 Гц (в качестве опции со штекером переключения)
- 3~400 В, 50 Гц
- Класс защиты IP X4D
- Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1 до DN 100
- Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)
Оснащение/функции
- Переключение ступеней частоты вращения
- Настройка ступеней частоты вращения: 3 ступени частоты вращения (2 ступени частоты вращения у однофазных насосов с P2 ? 350 Вт)
- Полная защита мотора с интегрированной электронной системой отключения (серийное оснащение только для трехфазных насосов с P2 ? 180 Вт и однофазных насосов P2 ? 350 Вт, в качестве опции для всех типов с защитным модулем Wilo?C)
- Управляющий вход «Выкл. по приоритету» (в качестве опции для всех типов с защитным модулем Wilo?C)
- Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo?C)
- Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (серийное оснащение только для 3~насосов с P2 ? 180 Вт и 1~ насосов с P2 ? 350 Вт, опционально для всех типов с защитным модулем Wilo-C)
- Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo?C)
- Защитный контакт обмотки (ЗКО, беспотенциальный размыкающий контакт) только для однофазных насосов с P2 = 180 Вт)
- Световая индикация неисправности (серийное оснащение только для трехфазных насосов с P2 ? 180 Вт и для однофазных насосов с P2 ? 350 Вт, в качестве опции для всех типов с защитным модулем Wilo-C)
- Контрольная лампа направления вращения (только для трехфазных насосов)
- Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру): в качестве опции для всех типов насосов с защитным модулем Wilo-С
- Для насосов с фланцевым соединением: Исполнения фланца
- Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16,
- Стандартное исполнение для насосов DN 80/DN 100: фланец PN 6 (рассчитан PN 16 согласно EN 1092-2) для контрфланца PN 6,
- Специальное исполнение для насосов DN 40 - DN 100: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,
- Подводка кабеля возможна с двух сторон (только для однофазных и трехфазных насосов с P2?180 Вт)
- Серийное оснащение насосов, используемых в системах отопления, теплоизоляцией.
Материалы
- Корпус насоса: Серый чугун
- Рабочее колесо: Синтетический материал
- Вал: Нержавеющая сталь
- Подшипники: металлографит
Объем поставки
- Насос
- Теплоизоляция
- С уплотнениями для резьбового соединения
- Подкладные шайбы фланцевых винтов (при номинальных диаметрах для подсоединения DN 40 ? DN 65)
- Инструкция по монтажу и эксплуатации
Опции
- Специальное исполнение для рабочего давления PN 16 (за отдельную плату)
- Исполнение для особых напряжений по запросу.
Принадлежности
- Резьбовые соединения для резьбового подсоединения
- Компенсаторы
- Для насосов 3~400 В:
- Штекер переключения 3~230 В, 50 Гц (не TOP-S 80/15, TOP-S 80/20)
- Защитный модуль Wilo C, 3~400 В
- Для насосов 1~230 В:
- Устройство отключения Wilo SK 602N/SK 622N для полной защиты мотора
- Защитный модуль Wilo C, 1~230 В
Тип | Макс. расход | Макс. напор | Подсоединение к трубопроводу | Резьба | Номинальный внутренний диаметр фланца | Номинальное давление | Габаритная длина | Класс EEI | Подключение к сети | Вес брутто | Арт.-№ |
---|---|---|---|---|---|---|---|---|---|---|---|
Qmax / м3/ч | Hmax / M | PN / бар | l0 / мм | m / кг | |||||||
TOP-S 25/5 | 5 | 5 | Rp 1 | G 1? | 10 | 180 | D | 1~230 В, 50 Гц | 4,4 | 2044009 | |
TOP-S 25/5 | 5 | 5 | Rp 1 | G 1? | 10 | 180 | D | 3~230/400 В, 50 Гц | 5,2 | 2044010 | |
TOP-S 25/7 | 8 | 7 | Rp 1 | G 1? | 10 | 180 | D | 1~230 В, 50 Гц | 5,3 | 2048320 | |
TOP-S 25/7 | 8 | 7 | Rp 1 | G 1? | 10 | 180 | D | 3~230/400 В, 50 Гц | 5,3 | 2048321 | |
TOP-S 25/10 | 10 | 11 | Rp 1 | G 1? | 10 | 180 | D | 1~230 В, 50 Гц | 7,1 | 2061962 | |
TOP-S 25/10 | 10 | 11 | Rp 1 | G 1? | 10 | 180 | D | 3~230/400 В, 50 Гц | 7 | 2061963 | |
TOP-S 25/13 | 4 | 13 | Rp 1 | G 1? | 10 | 180 | F | 1~230 В, 50 Гц | 5,5 | 2084440 | |
TOP-S 25/13 | 4 | 13 | Rp 1 | G 1? | 10 | 180 | F | 3~230/400 В, 50 Гц | 5,5 | 2084441 | |
TOP-S 30/4 | 9 | 4 | Rp 1? | G 2 | 10 | 180 | D | 1~230 В, 50 Гц | 5,1 | 2044011 | |
TOP-S 30/4 | 9 | 4 | Rp 1? | G 2 | 10 | 180 | D | 3~230/400 В, 50 Гц | 5,5 | 2044012 | |
TOP-S 30/5 | 5 | 5 | Rp 1? | G 2 | 10 | 180 | D | 1~230 В, 50 Гц | 4,6 | 2044013 | |
TOP-S 30/5 | 5 | 5 | Rp 1? | G 2 | 10 | 180 | D | 3~230/400 В, 50 Гц | 5,5 | 2044014 | |
TOP-S 30/7 | 8 | 7 | Rp 1? | G 2 | 10 | 180 | D | 1~230 В, 50 Гц | 5,5 | 2048322 | |
TOP-S 30/7 | 8 | 7 | Rp 1? | G 2 | 10 | 180 | D | 3~230/400 В, 50 Гц | 5,6 | 2048323 | |
TOP-S 30/10 | 10 | 11 | Rp 1? | G 2 | 10 | 180 | D | 1~230 В, 50 Гц | 7,2 | 2066132 | |
TOP-S 30/10 | 10 | 11 | Rp 1? | G 2 | 10 | 180 | D | 3~230/400 В, 50 Гц | 7,2 | 2066133 | |
TOP-S 40/4 | 14 | 4 | DN 40 | 6/10 | 220 | D | 1~230 В, 50 Гц | 10,4 | 2080040 | ||
TOP-S 40/4 | 14 | 4 | DN 40 | 6/10 | 220 | D | 3~230/400 В, 50 Гц | 10,6 | 2080041 | ||
TOP-S 40/7 | 16 | 7 | DN 40 | 6/10 | 250 | D | 1~230 В, 50 Гц | 12,4 | 2080042 | ||
TOP-S 40/7 | 16 | 7 | DN 40 | 6/10 | 250 | C | 3~230/400 В, 50 Гц | 12,6 | 2080043 | ||
TOP-S 40/10 | 21 | 10 | DN 40 | 6/10 | 250 | D | 1~230 В, 50 Гц | 15,5 | 2080044 | ||
TOP-S 40/10 | 21 | 10 | DN 40 | 6/10 | 250 | C | 3~230/400 В, 50 Гц | 15,9 | 2080045 | ||
TOP-S 40/15 | 21 | 15 | DN 40 | 6/10 | 250 | D | 1~230 В, 50 Гц | 22,6 | 2080046 | ||
TOP-S 40/15 | 21 | 15 | DN 40 | 6/10 | 250 | D | 3~230/400 В, 50 Гц | 22,5 | 2080047 | ||
TOP-S 50/4 | 23 | 5 | DN 50 | 6/10 | 240 | D | 1~230 В, 50 Гц | 13,9 | 2080048 | ||
TOP-S 50/4 | 23 | 5 | DN 50 | 6/10 | 240 | D | 3~230/400 В, 50 Гц | 14,1 | 2080049 | ||
TOP-S 50/7 | 28 | 7 | DN 50 | 6/10 | 280 | C | 1~230 В, 50 Гц | 17 | 2080050 | ||
TOP-S 50/7 | 28 | 7 | DN 50 | 6/10 | 280 | C | 3~230/400 В, 50 Гц | 17,8 | 2080051 | ||
TOP-S 50/10 | 32 | 10 | DN 50 | 6/10 | 280 | C | 1~230 В, 50 Гц | 19 | 2080052 | ||
TOP-S 50/10 | 32 | 10 | DN 50 | 6/10 | 280 | C | 3~230/400 В, 50 Гц | 19,1 | 2080053 | ||
TOP-S 50/15 | 39 | 16 | DN 50 | 6/10 | 340 | C | 3~230/400 В, 50 Гц | 26,8 | 2080055 | ||
TOP-S 65/7 | 32 | 7 | DN 65 | 6/10 | 280 | C | 1~230 В, 50 Гц | 20,5 | 2080056 | ||
TOP-S 65/7 | 32 | 7 | DN 65 | 6/10 | 280 | C | 3~230/400 В, 50 Гц | 19,6 | 2080057 | ||
TOP-S 65/10 | 40 | 8 | DN 65 | 6/10 | 340 | C | 1~230 В, 50 Гц | 22,4 | 2080058 | ||
TOP-S 65/10 | 40 | 8 | DN 65 | 6/10 | 340 | C | 3~230/400 В, 50 Гц | 23,3 | 2080059 | ||
TOP-S 65/13 | 49 | 13 | DN 65 | 6/10 | 340 | C | 3~230/400 В, 50 Гц | 29,4 | 2080060 | ||
TOP-S 65/15 | 52 | 15 | DN 65 | 6/10 | 340 | C | 3~230/400 В, 50 Гц | 31 | 2080061 | ||
TOP-S 80/7 | 49 | 7 | DN 80 | 6 | 360 | C | 1~230 В, 50 Гц | 26,5 | 2080062 | ||
TOP-S 80/7 | 49 | 7 | DN 80 | 6 | 360 | C | 3~230/400 В, 50 Гц | 25 | 2080063 | ||
TOP-S 80/7 | 49 | 7 | DN 80 | 10 | 360 | C | 3~230/400 В, 50 Гц | 26,4 | 2080064 | ||
TOP-S 80/10 | 65 | 10 | DN 80 | 6 | 360 | C | 3~230/400 В, 50 Гц | 33,9 | 2080065 | ||
TOP-S 80/10 | 65 | 10 | DN 80 | 10 | 360 | C | 3~230/400 В, 50 Гц | 33,3 | 2080066 | ||
TOP-S 80/15 | 70 | 15 | DN 80 | 6 | 360 | C | 3~400 V, 50 Hz | 45,7 | 2080067 | ||
TOP-S 80/15 | 70 | 15 | DN 80 | 10 | 360 | C | 3~400 V, 50 Hz | 45,7 | 2080068 | ||
TOP-S 80/20 | 76 | 19 | DN 80 | 6 | 360 | C | 3~400 V, 50 Hz | 48,9 | 2080069 | ||
TOP-S 80/20 | 76 | 19 | DN 80 | 10 | 360 | C | 3~400 V, 50 Hz | 48,9 | 2080070 | ||
TOP-S 100/10 | 65 | 10 | DN 100 | 6 | 360 | C | 3~230/400 В, 50 Гц | 36,9 | 2080071 | ||
TOP-S 100/10 | 65 | 10 | DN 100 | 10 | 360 | C | 3~230/400 В, 50 Гц | 36,9 | 2080072 |
