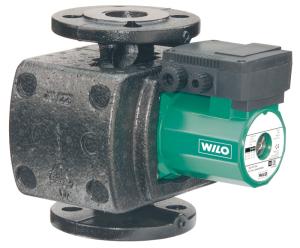

Стандартные промышленные насосы Wilo TOP D с мокрым ротором
Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением

Применение
Системы отопления, системы кондиционирования, закрытые контуры охлаждения,промышленные циркуляционные системы.
Обозначение
Пример: | Wilo?TOP?D 40 |
TOP-D | Стандартный насос (с резьбовым или с фланцевым соединением) |
40 | Номинальный внутренний диаметр для подсоединения |
Особенности/преимущества продукции
- Для установок с небольшим сопротивлением в трубопроводной сети, применяется в системах отопления, охлаждения и кондиционирования от -20 °C до +130 °C
- Универсален для применения в разных сетях:
- 3~400 В стандартное подключение
- 3~230 В с измененным распределением клемм
- 1~230 В с применением конденсатора (принадлежности)
- Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата.
- Несложная установка благодаря комбинированному фланцу PN 6/PN 10 ( DN 40 ? DN 65)

Технические характеристики
- Допустимый диапазон температур от ?20° C до +130° C, кратковременно (2 ч) до +140° C
- Подключение к сети:
- 1~230 В, 50 Гц (с конденсатором)
- 3~230 В, 50 Гц
- 3~400 В, 50 Гц
- Класс защиты IP X4D
- Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1? до DN 125
- Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)
Оснащение/функции
Ручное управление- Настройка ступеней частоты вращения: 1-я ступень частоты вращения
- Защитный контакт обмотки (ЗКО, беспотенциальный размыкающий контакт) при TOP?D 65 до TOP?D 125
- Контрольный индикатор направления вращения
- Для насосов с фланцевым соединением: Исполнения фланца
- Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16,
- Стандартное исполнение для насосов DN 80 - DN 125: фланец PN 6 (рассчитан PN 16 согласно EN 1092-2) для контрфланца PN 6,
- Специальное исполнение для насосов DN 65 - DN 125: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,
- Возможен двухсторонний подвод кабеля для TOP?D 65 до TOP-D 125
- Мотор, устойчивый к токам блокировки (только для TOP?D 30, 40, 50)
- Серийное оснащение насосов, используемых в системах отопления, теплоизоляцией.
Материалы
- Корпус насоса: Серый чугун
- Рабочее колесо: Синтетический материал
- Вал: Нержавеющая сталь
- Подшипники: металлографит
Объем поставки
- Насос
- Теплоизоляция
- С уплотнениями для резьбового соединения
- Подкладные шайбы фланцевых винтов (при номинальных диаметрах для подсоединения DN 40 ? DN 65)
- Инструкция по монтажу и эксплуатации
Опции
- Исполнения для особых напряжений - по запросу
- Специальное исполнение для рабочего давления PN 16 (за отдельную плату)
Принадлежности
- Резьбовые соединения для резьбового подсоединения
- Компенсаторы
- Конденсатор для сети однофазного тока 1~230 В
- Устройство отключения Wilo SK 602N

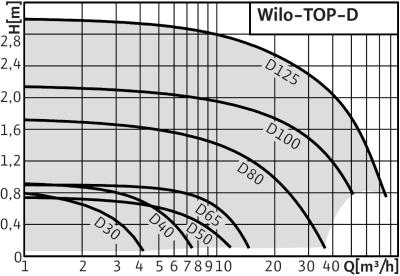

Тип | Макс. расход | Макс. напор | Резьбовое соединение труб | Номинальный внутренний диаметр фланца | Номинальное давление | Габаритная длина | Класс EEI | Опция | Подключение к сети | Вес брутто | № арт. |
---|---|---|---|---|---|---|---|---|---|---|---|
Qmax / м3/ч | Hmax / M | PN / бар | l0 / мм | m / кг | |||||||
TOP-D 30 | 4 | 0,90 | Rp 1? | - | 10 | 180 | F | возможно с конденсатором 1~230 В (KDS 2081827) | 3~230/400 B, 50 Гц | 5,5 | 2024108 |
TOP-D 40 | 7 | 0,95 | DN 40 | 6/10 | 220 | E | возможно с конденсатором 1~230 В (KDS 2081827) | 3~230/400 B, 50 Гц | 10,6 | 2024109 | |
TOP-D 50 | 12 | 0,75 | DN 50 | 6/10 | 240 | E | возможно с конденсатором 1~230 В (KDS 2081827) | 3~230/400 B, 50 Гц | 11,9 | 2024110 | |
TOP-D 65 | 14 | 0,90 | DN 65 | 6/10 | 280 | E | возможно с конденсатором 1~230 В (KDS 2081829) | 3~230/400 B, 50 Гц | 15,7 | 2046649 | |
TOP-D 80 | 35 | 1,80 | DN 80 | 6 | 330 | E | возможно с конденсатором 1~230 В (KDS 2081831) | 3~230/400 B, 50 Гц | 27,8 | 2046650 | |
TOP-D 80 | 35 | 1,80 | DN 80 | 10 | 330 | E | возможно с конденсатором 1~230 В (KDS 2081831) | 3~230/400 B, 50 Гц | 27,5 | 2046651 | |
TOP-D 100 | 51 | 2,30 | DN 100 | 6 | 380 | E | возможно с конденсатором 1~230 В (KDS 2081666) | 3~230/400 B, 50 Гц | 36,2 | 2069393 | |
TOP-D 100 | 51 | 2,30 | DN 100 | 10 | 380 | E | возможно с конденсатором 1~230 В (KDS 2081666) | 3~230/400 B, 50 Гц | 36 | 2069394 | |
TOP-D 125 | 75 | 2,90 | DN 125 | 6 | 450 | D | Без конденсатора | 3~230/400 B, 50 Гц | 50 | 2069395 | |
TOP-D 125 | 75 | 2,90 | DN 125 | 10 | 450 | D | Без конденсатора | 3~230/400 B, 50 Гц | 50 | 2069396 |
