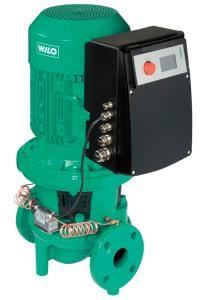

Inline насосы с электронным управлением Wilo-IL-E

Электронно регулируемый насос с сухим ротором в линейном исполнении с фланцевым соединением и автоматической регулировкой мощности

Применение

Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси и охлаждающей и холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения

Обозначение

Пример	IL-E 50/170-7,5/2-R1
IL?E	Насос Inline с электронным регулированием
50	Номинальный диаметр DN подсоединения к трубопроводу
170	Номинальный диаметр рабочего колеса
7,5	Номинальная мощность мотора P₂ в кВт
2	Число полюсов
R1	Исполнение без датчика давления

Особенности/преимущества продукции

Моторы в серийном исполнении с технологией IE2 с более высоким коэффициентом полезного действия
Экономия электроэнергии за счет встроенной электронной системы регулирования мощности
Простое управление благодаря технологии «красная кнопка» и дисплея
Различные виды регулировки ?p-c, ?p-v, PID и n-const. (ручной режим управления)
Широкий диапазон частоты вращения (4-полюсный: 380-1450 об/мин, 2-полюсный: 750-2900 об/мин)
Аналоговые интерфейсы 0-10 В, 2-10 В, 0-20 мА, 4-20 мА
Опциональные интерфейсы для связи с шиной посредством штепсельных IF-модулей
встроенная система управления сдвоенными насосами
Два конфигурируемых сигнальных реле для сигнализации рабочего состояния и неисправности
Конфигурируемые характеристики при возникновении ошибки, согласованные для систем отопления и кондиционирования
Блокировка доступа к насосу
Встроенная полная защита мотора (KLF) с электронной системой отключения
Функции и управление, идентичные с Wilo-VeroLine-IP-E
Высокая степень защиты от коррозии благодаря катафорезному покрытию.
Серийные отверстия для удаления конденсата

Технические характеристики

Допустимый диапазон температур от -20° C до +140° C
Подключение к сети 3~400 В, 50 Гц; 3~380 В, 60 Гц
Класс защиты IP 55
Номинальный диаметр от DN 40 до DN 200
Макс. рабочее давление 16 бар

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:

Скользящее торцевое уплотнение
Фланцевое соединение
Соединительный элемент
Муфта
Привод со встроенной электронной системой регулирования частоты вращения

Материалы

Корпус насоса и соединительный элемент: EN-GJL-250
Рабочее колесо
- Стандартное исполнение: EN-GJL-200
- Специальное исполнение: G-CuSn 10
Вал: 1.4122
Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу

Объем поставки
