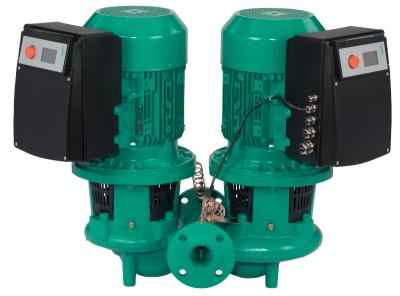

Inline насосы с электронным управлением Wilo-DL-E
Электронно регулируемый сдвоенный насос с сухим ротором в исполнении Inline, с фланцевым соединением и автоматической регулировкой мощности

Применение
Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси и охлаждающей и холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения
Обозначение
Пример | DL-E 50/170-7,5/2-R1 |
DL?E | Сдвоенный насос Inline с электронным регулированием |
50 | Номинальный диаметр DN подсоединения к трубопроводу |
170 | Номинальный диаметр рабочего колеса |
7,5 | Номинальная мощность мотора P2 в кВт |
2 | Число полюсов |
R1 | Исполнение без датчика давления |
Особенности/преимущества продукции
- Моторы в серийном исполнении с технологией IE2 с более высоким коэффициентом полезного действия
- Экономия электроэнергии за счет встроенной электронной системы регулирования мощности
- Простое управление благодаря технологии «красная кнопка» и дисплея
- Различные виды регулировки ?p-c, ?p-v, PID и n-пост. (ручной режим управления)
- Широкий диапазон частоты вращения (4-полюсный: 380-1450 об/мин, 2-полюсный: 750-2900 об/мин)
- Аналоговые интерфейсы 0-10 В, 2-10 В, 0-20 мА, 4-20 мА
- Опциональные интерфейсы для связи с шиной посредством штепсельных IF-модулей
- Различные режимы работы: Основной/резервный режим работы и режим параллельной работы двух насосов
- Конфигурируемые сигнальные реле для сигнализации рабочего состояния и неисправности
- Конфигурируемые характеристики при возникновении ошибки, согласованные для систем отопления и кондиционирования
- Блокировка доступа к насосу
- Встроенная полная защита мотора (KLF) с электронной системой отключения
- Функции и управление, идентичные с Wilo-VeroTwin-DP-E
- Высокая степень защиты от коррозии благодаря катафорезному покрытию.
- Серийные отверстия для удаления конденсата

Технические характеристики
- Допустимый диапазон температур от –20° C до +140° C
- Подключение к сети 3~400 В, 50 Гц; 3~380 В, 60 Гц
- Класс защиты IP 55
- Номинальный диаметр от DN 40 до DN 200
- рабочее давление макс. 16 бар
Описание/конструкция
Одноступенчатый низконапорный сдвоенный насос в исполнении Inline со следующими элементами:
- Перекидной клапан
- Скользящее торцевое уплотнение
- Фланцевое соединение
- Промежуточный корпус
- Муфта
- Привод со встроенной электронной системой регулирования частоты вращения
Материалы
- Корпус насоса и соединительный элемент: EN-GJL-250
- Рабочее колесо:
- Стандартное исполнение: EN-GJL-200
- Специальное исполнение: G-CuSn 10
- Вал: 1.4122
- Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу
Объем поставки
- Насос
- Инструкция по монтажу и эксплуатации
Тип | Номинальный внутренний диаметр фланца | Габаритная длина | Номинальная мощность мотора | Вес, прим. | Арт.-№ |
---|---|---|---|---|---|
l0 / мм | P2 / кВт | m / кг | |||
DL-E 40/170-5,5/2-R1 | DN 40 | 340 | 5,50 | 180 | 2106644 |
DL-E 40/170-5,5/2 | DN 40 | 340 | 5,50 | 180 | 2106640 |
DL-E 40/200-7,5/2-R1 | DN 40 | 440 | 7,50 | 211 | 2106719 |
DL-E 40/200-7,5/2 | DN 40 | 440 | 7,50 | 211 | 2101953 |
DL-E 40/220-11/2-R1 | DN 40 | 440 | 11 | 337 | 2114680 |
DL-E 40/220-11/2 | DN 40 | 440 | 11 | 337 | 2114657 |
DL-E 50/170-7,5/2-R1 | DN 50 | 340 | 7,50 | 192 | 2106645 |
DL-E 50/170-7,5/2 | DN 50 | 340 | 7,50 | 192 | 2106641 |
DL-E 50/180-7,5/2-R1 | DN 50 | 440 | 7,50 | 189 | 2115562 |
DL-E 50/180-7,5/2 | DN 50 | 440 | 7,50 | 189 | 2115544 |
DL-E 50/210-11/2-R1 | DN 50 | 440 | 11 | 342 | 2114681 |
DL-E 50/210-11/2 | DN 50 | 440 | 11 | 342 | 2114658 |
DL-E 50/220-15/2-R1 | DN 50 | 440 | 15 | 357 | 2114682 |
DL-E 50/220-15/2 | DN 50 | 440 | 15 | 357 | 2114659 |
DL-E 65/150-5,5/2-R1 | DN 65 | 430 | 5,50 | 202 | 2106646 |
DL-E 65/150-5,5/2 | DN 65 | 430 | 5,50 | 202 | 2106642 |
DL-E 65/160-7,5/2-R1 | DN 65 | 430 | 7,50 | 210 | 2106721 |
DL-E 65/160-7,5/2 | DN 65 | 430 | 7,50 | 210 | 2101955 |
DL-E 65/170-11/2-R1 | DN 65 | 430 | 11 | 326 | 2114683 |
DL-E 65/170-11/2 | DN 65 | 430 | 11 | 326 | 2114660 |
DL-E 65/200-15/2-R1 | DN 65 | 475 | 15 | 369 | 2114684 |
DL-E 65/200-15/2 | DN 65 | 475 | 15 | 369 | 2114661 |
DL-E 65/210-18,5/2-R1 | DN 65 | 475 | 18,50 | 386 | 2114685 |
DL-E 65/210-18,5/2 | DN 65 | 475 | 18,50 | 386 | 2114662 |
DL-E 65/220-22/2-R1 | DN 65 | 475 | 22 | 420 | 2114686 |
DL-E 65/220-22/2 | DN 65 | 475 | 22 | 420 | 2114663 |
DL-E 80/130-5,5/2-R1 | DN 80 | 400 | 5,50 | 197 | 2106722 |
DL-E 80/130-5,5/2 | DN 80 | 400 | 5,50 | 197 | 2101956 |
DL-E 80/140-5,5/2-R1 | DN 80 | 400 | 7,50 | 205 | 2106647 |
DL-E 80/140-7,5/2 | DN 80 | 400 | 7,50 | 205 | 2106643 |
DL-E 80/160-11/2-R1 | DN 80 | 440 | 11 | 335 | 2114687 |
DL-E 80/160-11/2 | DN 80 | 440 | 11 | 335 | 2114664 |
DL-E 80/170-15/2-R1 | DN 80 | 440 | 15 | 349 | 2114688 |
DL-E 80/170-15/2 | DN 80 | 440 | 15 | 349 | 2114665 |
DL-E 80/190-18,5/2-R1 | DN 80 | 500 | 18,50 | 401 | 2114689 |
DL-E 80/190-18,5/2 | DN 80 | 500 | 18,50 | 401 | 2114666 |
DL-E 80/200-22/2-R1 | DN 80 | 500 | 22 | 441 | 2114690 |
DL-E 80/200-22/2 | DN 80 | 500 | 22 | 441 | 2114667 |
DL-E 100/145-11/2-R1 | DN 100 | 500 | 11 | 378 | 2114691 |
DL-E 100/145-11/2 | DN 100 | 500 | 11 | 378 | 2114668 |
DL-E 100/150-15/2-R1 | DN 100 | 500 | 15 | 392 | 2114692 |
DL-E 100/150-15/2 | DN 100 | 500 | 15 | 392 | 2114669 |
DL-E 100/160-18,5/2-R1 | DN 100 | 500 | 18,50 | 409 | 2114693 |
DL-E 100/160-18,5/2 | DN 100 | 500 | 18,50 | 409 | 2114670 |
DL-E 100/165-22/2-R1 | DN 100 | 500 | 22 | 442 | 2114694 |
DL-E 100/165-22/2 | DN 100 | 500 | 22 | 442 | 2114671 |
DL-E 100/270-11/4-R1 | DN 100 | 550 | 11 | 367 | 2114695 |
DL-E 100/270-11/4 | DN 100 | 550 | 11 | 367 | 2114672 |
DL-E 150/220-11/4-R1 | DN 150 | 700 | 11 | 504 | 2114696 |
DL-E 150/220-11/4 | DN 150 | 700 | 11 | 504 | 2114673 |
DL-E 150/250-15/4-R1 | DN 150 | 700 | 15 | 617 | 2114697 |
DL-E 150/250-15/4 | DN 150 | 700 | 15 | 617 | 2114674 |
DL-E 150/260-18,5/4-R1 | DN 150 | 700 | 18,50 | 671 | 2114698 |
DL-E 150/260-18,5/4 | DN 150 | 700 | 18,50 | 671 | 2114675 |
DL-E 200/260-22/4-R1 | DN 200 | 800 | 22 | 836 | 2114702 |
DL-E 200/260-22/4 | DN 200 | 800 | 22 | 836 | 2114679 |
