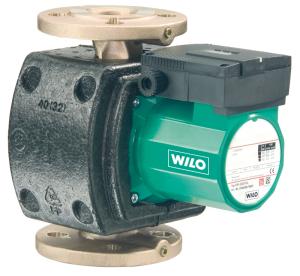

Насосы Wilo TOP-Z для систем горячего водоснабжения

Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением. Предварительно задаваемые ступени частоты вращения для регулировки мощности

Применение

Циркуляционные системы ГВС и подобные системы в промышленности и инженерном оборудовании зданий (например, циркуляция охлаждающей воды)

Обозначение

Пример:	Wilo?TOP?Z 40/7
TOP	Стандартный насос (с резьбовым или с фланцевым соединением)
?Z	Циркуляционный насос
40/	Номинальный внутренний диаметр для подсоединения
7	Диапазон номинальной высоты подачи [м] при Q = 0 м3/ч

Особенности/преимущества продукции

• Ручная регулировка мощности с 3 ступенями частоты вращения
• Серийно с теплоизоляцией.
• Несложная установка благодаря комбинированному фланцу PN 6/PN 10 (при DN 40 ? DN 65)

Технические характеристики

• Допустимый диапазон температур
  • TOP-Z 20/4 и TOP-Z 25/6 питьевая вода до 3,21 ммоль/л (18 °dH): макс. +65 °C, кратковременно (2 ч) до +80 °C
  • начиная с TOP-Z 25/10 питьевая вода до 3,57 ммоль/л (20 °dH): макс. +80 °C, кратковременно (2 ч) до +110 °C
  • Вода систем отопления: от ?20° C до +110° C
• Подключение к сети:
  • 1~230 В, 50 Гц (в зависимости от типа)
  • 3~230 В, 50 Гц (в качестве опции со штекером переключения)
  • 3~400 В, 50 Гц
• Класс защиты IP X4D
• Резьбовое? или фланцевое соединение (в зависимости от типа) Rp ? до DN 80
• Макс. рабочее давление при стандартном исполнении: 6/10 бар, 6 или 10 бар (специальное исполнение: 10 бар или 16 бар)

Оснащение/функции

Режимы работы

• Переключение ступеней частоты вращения

Ручное управление

• Настройка ступеней частоты вращения: 3 ступени частоты вращения

Автоматическое управление

• Полная защита мотора благодаря встроенной электронной системе отключения (только для трехфазных насосов с P₂?180 Вт)

Сигнализация и индикация

• Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo?C)
• Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (серийное оснащение только для трехфазных насосов с P₂?180 Вт, в качестве опции для всех типов с защитным модулем Wilo-C)
• Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo?C)
• Защитный контакт обмотки (ЗКО, беспотенциальный размыкающий контакт) (только для однофазных насосов с P₂=180 Вт)
• Световая индикация неисправности (серийное оснащение только для трехфазных насосов с P₂?180 Вт, в качестве для всех типов с защитным модулем Wilo?C)
• Контрольная лампа направления вращения (только для трехфазных насосов)

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

• Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру): в качестве опции для всех типов насосов с защитным модулем Wilo-С

Оснащение

• Для насосов с фланцевым соединением: Исполнения фланца
  • Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16,
  • Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан PN 16 согласно EN 1092-2) для контрфланца PN 6,
  • Специальное исполнение для насосов DN 40 - DN 80: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,
• Подводка кабеля возможна с двух сторон (только для однофазных и трехфазных насосов с P₂?180 Вт)
• Серийная теплоизоляция

Материалы

• Корпус насоса: нержавеющая сталь/бронза/серый чугун (в зависимости от типа)
• Рабочее колесо: Синтетический материал
• Вал: нержавеющая сталь/керамика (в зависимости от типа)
• Подшипники: Графит, пропитанный синтетической смолой

Объем поставки

• Насос
• Теплоизоляция корпуса
• С уплотнениями для резьбового соединения
• С подкладными шайбами фланцевых винтов (при номинальных диаметрах для подсоединения DN 40 ? DN 65)
• Инструкция по монтажу и эксплуатации

Опции

• Специальное исполнение для рабочего давления PN 16 (за отдельную плату)

• Исполнение для особых напряжений по запросу

Принадлежности

• Резьбовые соединения для резьбового подсоединения
• Компенсаторы
• Реле времени Wilo-SK 601N
• Для насосов 3~400 В:
  • Штекер переключения 3~230 В, 50 Гц
  • Защитный модуль Wilo-C 3~400 В
• Для насосов 1~230 В:
  • Устройство отключения Wilo SK 602N/SK 622N для полной защиты мотора
  • Защитный модуль Wilo-C 1~230В

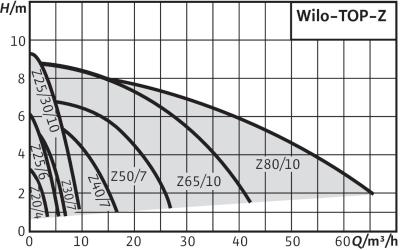

Тип	Материал корпуса	Макс. расход	Макс. напор	Резьбовое соединение труб	Номинальный внутренний диаметр фланца	Номинальное давление	Габаритная длина	Подключение к сети	Вес брутто	Арт.-№
		Qmax / м3/ч	Hmax / M			PN / бар	l0 / мм		m / кг
TOP-Z 20/4	Inox	4	3	Rp ?		10	150 мм	1~230 B, 50 Гц	3,7	2045519
TOP-Z 20/4	Inox	4	3	Rp ?		10	150 мм	3~400 B, 50 Гц	3,8	2045520
TOP-Z 25/6	Inox	5.50	6	Rp 1		10	180 мм	1~230 B, 50 Гц	4,1	2045521
TOP-Z 25/6	Inox	5.50	6	Rp 1		10	180 мм	3~400 B, 50 Гц	4,1	2045522
TOP-Z 25/10	RG	9.50	9	Rp 1		10	180 мм	1~230 B, 50 Гц	7,8	2061964
TOP-Z 25/10	RG	9.50	9	Rp 1		10	180 мм	3~400 B, 50 Гц	7,8	2061965
TOP-Z 30/7	RG	7	5	Rp 1?		10	180 мм	1~230 B, 50 Гц	6	2048340
TOP-Z 30/7	RG	7	5	Rp 1?		10	180 мм	3~400 B, 50 Гц	5,9	2048341
TOP-Z 30/10	RG	9.50	9	Rp 1?		10	180 мм	1~230 B, 50 Гц	7,6	2059857
TOP-Z 30/10	RG	9.50	9	Rp 1?		10	180 мм	3~400 B, 50 Гц	7,7	2059858
TOP-Z 40/7	RG	16	6		DN 40	6/10	250 мм	1~230 B, 50 Гц	14,2	2046637
TOP-Z 40/7	RG	16	6		DN 40	6/10	250 мм	3~400 B, 50 Гц	14,2	2046638
TOP-Z 40/7	GG	16	6		DN 40	6/10	250 мм	1~230 B, 50 Гц	12,4	2046631
TOP-Z 40/7	GG	16	6		DN 40	6/10	250 мм	3~400 B, 50 Гц	12	2046632
TOP-Z 50/7	RG	25	7		DN 50	6/10	280 мм	3~400 B, 50 Гц	20,7	2046639
TOP-Z 50/7	GG	25	7		DN 50	6/10	280 мм	3~400 B, 50 Гц	17,9	2046633
TOP-Z 65/10	RG	42.50	9		DN 65	6/10	340 мм	3~400 B, 50 Гц	32,5	2046640
TOP-Z 65/10	GG	42.50	9		DN 65	6/10	340 мм	3~400 B, 50 Гц	29,7	2046634
TOP-Z 80/10	RG	65	9		DN 80	6	360 мм	3~400 B, 50 Гц	34,5	2046641
TOP-Z 80/10	RG	65	9		DN 80	10	360 мм	3~400 B, 50 Гц	37	2046642
TOP-Z 80/10	GG	65	9		DN 80	6	360 мм	3~400 B, 50 Гц	30	2046635
TOP-Z 80/10	GG	65	9		DN 80	10	360 мм	3~400 B, 50 Гц	34	2046636
