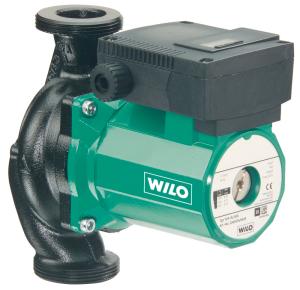

Стандартные бытовые насосы Wilo TOP RL с мокрым ротором
Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, возможен выбор ступеней частоты вращения для регулировки мощности

Применение
Системы отопления, системы кондиционирования, закрытые контуры охлаждения,промышленные циркуляционные системы.
Обозначение
Пример: | Wilo?TOP?RL 40/4 |
TOP-RL | Стандартный насос (с резьбовым или с фланцевым соединением) |
40/ | Номинальный внутренний диаметр для подсоединения |
4 | Номинальная высота подачи [м] при расходе Q = 0 м3/ч |
Особенности/преимущества продукции
- Возможно использование в системах отопления, кондиционирования/охлаждения при температуре от -20 °C до +130 °C.
- Ручная регулировка мощности с 3 ступенями частоты вращения
- Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата.
- Несложная установка благодаря комбинированному фланцу PN 6/PN 10 (для DN 40)

Технические характеристики
- Допустимый диапазон температур от ?20° C до +130° C, кратковременно (2 ч) до +140° C
- Подключение к сети 1~230 В, 50 Гц
- Класс защиты IP X4D
- Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1, Rp 1? или DN 40
- Макс. рабочее давление при стандартном исполнении: 10 бар или 6/10 бар
Оснащение/функции
Режимы работы- Переключение ступеней частоты вращения
- Настройка ступеней частоты вращения (3 ступени)
- Полная защита мотора с интегрированной электронной системой отключения (в качестве опции для всех типов с защитным модулем Wilo?C)
- Управляющий вход «Выкл. по приоритету» (в качестве опции для всех типов с защитным модулем Wilo?C)
- Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo?C)
- Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo?C)
- Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo?C)
- Световая индикация неисправности (в качестве опции для всех типов насосов с защитным модулем Wilo-С)
- Режим работы «основной/резервный», (автоматическое переключение при неисправности/замена насоса в зависимости от времени) (в качестве опции для всех типов насосов с защитным модулем Wilo-С)
- Для насоса с фланцевым соединением: Исполнение фланца
- Стандартное исполнение для насоса DN 40: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланца PN 6 и PN 16,
Материалы
- Корпус насоса: Серый чугун
- Рабочее колесо: Синтетический материал
- Вал: Нержавеющая сталь
- Подшипники: металлографит
Объем поставки
- Насос
- Уплотнения при резьбовом соединении
- С подкладными шайбами для фланцевых болтов (при номинальном внутр. диаметре DN 40)
- Инструкция по монтажу и эксплуатации
Принадлежности
- Резьбовые соединения
- Компенсаторы
- Защитный модуль Wilo-C для одинарных насосов (1~230 В)

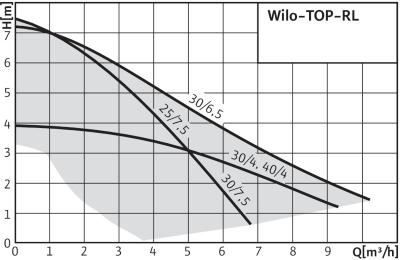

Тип | Макс. расход | Макс. напор | Подсоединение к трубопроводу | Резьба | Номинальный внутренний диаметр фланца | Номинальное давление | Габаритная длина | Класс EEI | Подключение к сети | Вес брутто | Арт.-№ |
---|---|---|---|---|---|---|---|---|---|---|---|
Qmax / м3/ч | Hmax / M | PN / бар | l0 / мм | m / кг | |||||||
TOP-RL 25/7,5 | 6 | 7 | Rp 1 | G 1? | 10 | 180 | E | 1~230 В, 50 Гц | 4,3 | 2045633 | |
TOP-RL 30/4 | 9 | 4 | Rp 1? | G 2 | 10 | 180 | D | 1~230 В, 50 Гц | 4,8 | 2045634 | |
TOP-RL 30/6,5 | 10 | 7 | Rp 1? | G 2 | 10 | 180 | E | 1~230 В, 50 Гц | 5 | 2045635 | |
TOP-RL 30/7,5 | 6 | 7 | Rp 1? | G 2 | 10 | 180 | E | 1~230 В, 50 Гц | 4,4 | 2045636 | |
TOP-RL 40/4 | 14 | 4 | DN 40 | 6/10 | 250 | D | 1~230 В, 50 Гц | 8,8 | 2057044 |
