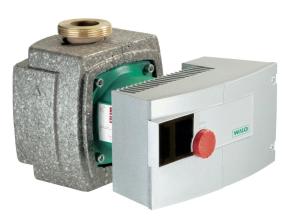

Высокоэффективные промышленные насосы Wilo с мокрым ротором Wilo Stratos-Z/ZD
Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, мотором EC и автоматическим согласованием мощности

Применение
Циркуляционные системы питьевой воды любых исполнений, любые системы водяного отопления, системы кондиционирования и закрытые контуры охлаждения, промышленные циркуляционные установки
Обозначение
Пример: | Wilo-Stratos-Z 40/1-8 |
Stratos | Высокоэффективный насос (с резьбовым или фланцевым соединением), электронно регулируемый |
Z | Одинарный насос для системы циркуляции питьевой воды |
40/ | Номинальный внутренний диаметр для подсоединения |
1-8 | Диапазон номинальной высоты подачи [м] |
Особенности/преимущества продукции
- Максимальный КПД за счет технологии ECM
- Фронтальная панель управления и доступ к клеммному отсеку, различные варианты монтажа, независимое положение дисплея
- Несложная установка благодаря комбинированным фланцам PN 6/PN 10 ( DN 40 до DN 65)
- Устойчивый к коррозии корпус насоса из оловянно-цинковой бронзы для систем, где возможно занесение кислорода
- Автоматическое регулирование мощности насоса в системах ГВС с переменными гидравлическими параметрами и терморегулирующими запорными арматурами.
- Фиксированный режим позволяет настроить мощность насоса, оптимально подходящую для систем ГВС с переменными гидравлическими параметрами.
- Дополнение системы за счет дополнительных коммуникационных модулей Modbus, BACnet, LON, CAN, PLR, и др.
- Дистанционное управление при помощи инфракрасного интерфейса (IR-модуль/IR-карта памяти/IR-монитор)

Технические характеристики
- Допустимый диапазон температур
- Питьевая вода до 3,57 ммоль/л (20 °dH): от 0 °C до +80 °C
- Вода систем отопления: от -10° C до +110° C
- Подключение к сети 1~230 В, 50/60 Гц
- Класс защиты IP X4D
- Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1 до DN 65
- Макс. рабочее давление при стандартном исполнении: 6/10 бар (специальное исполнение: 16 бар)
Оснащение/функции
- Ручной режим управления (n=постоян.)
- ?p?c для постоянного перепада давления
- ?p?v для переменного перепада давления
- ?p-T для перепада давления, зависимого от температурного режима (программируется через IR-модуль, IR-карту памяти, IR-монитор, Modbus, BACnet, LON или CAN)
- Настройка режимов работы
- Настройка требуемого перепада давления
- Настройка автоматического режима снижения частоты вращения
- ВКЛ./ВЫКЛ. насоса
- Настройка частоты вращения (ручное переключение)
- Бесступенчатая регулировка мощности в зависимости от режима работы
- Автоматический режим снижения частоты вращения
- Функция разблокирования
- Плавный пуск
- Полная защита мотора со встроенной электронной системой размыкания
- Управляющий вход «Выкл. по приоритету» (возможно с IF?модулями Stratos)
- Управляющий вход «Мин. мощность по приоритету» (возможно с IF?модулями Stratos)
- Управляющий вход «Analog In 0 ? 10 В» (дистанционное переключение частоты вращения) (возможно с IF?модулями Stratos)
- Управляющий вход «Analog In 0 ? 10 В» (дистанционное изменение заданного значения) (возможно с IF?модулями Stratos)
- Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт)
- Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (возможно с IF?модулями Stratos)
- Световая индикация неисправности
- ЖК-дисплей для индикации параметров насоса и кодов ошибок
- Инфракрасный интерфейс для беспроводного обмена данными с IR-модулем/IR-картой памяти/IR-монитором
- Последовательный цифровой интерфейс Modbus RTU для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
- Последовательный цифровой интерфейс BACnet MS/TP Slave для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
- Последовательный цифровой интерфейс CAN для подключения к автоматизированной системе управления зданием посредством системы шин (возможно с IF-модулями Stratos).
- Последовательный цифровой интерфейс LON для подключения к сети LONWorks (возможно с IF?модулями Stratos)
- Последовательный цифровой интерфейс PLR для подключения к автоматизированной системе управления зданиями через интерфейсный преобразователь Wilo или фирменные модули связи (возможно с IF?модулями Stratos)
- Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру): Возможны различные комбинации с IF-модулями Stratos (принадлежности)
- Работа двух насосов (включение и выключение при пиковой нагрузке с оптимизацией по КПД): Возможны различные комбинации с IF-модулями Stratos (принадлежности)
- Отлив под ключ на корпусе насоса (у насосов с резьбовым присоединением к трубе с P2?100 Вт)
- Для насосов с фланцевым соединением: Исполнения фланца
- Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16,
- Специальное исполнение для насосов DN 40 - DN 65: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,
- Гнездо для опционального дополнения IF-модулями Wilo
- Серийная теплоизоляция
Материалы
- Корпус насоса из бронзы (тип 30/1-12 и 40/1-8 также из серого чугуна)
- Рабочее колесо: Синтетический материал
- Вал: Нержавеющая сталь
- Подшипники: Графит, пропитанный синтетической смолой
Объем поставки
- Насос
- Теплоизоляция корпуса
- Уплотнения для резьбового соединения
- С подкладными шайбами фланцевых винтов (при номинальных диаметрах для подсоединения DN 40 ? DN 65)
- Инструкция по монтажу и эксплуатации
Опции
- Специальное исполнение для рабочего давления PN 16 (за отдельную плату)
Принадлежности
- Резьбовые соединения для резьбового подсоединения
- Компенсаторы
- IR-модуль
- К-карта памяти
- IR-монитор
- IF?модули Stratos: Modbus, BACnet, CAN, PLR, LON, DP, Ext. Off, Ext. Min., SBM, Ext. Off/SBM

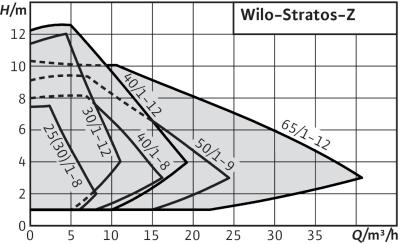

Тип | Макс. расход | Макс. напор | Подсоединение к трубопроводу | Номинальный внутренний диаметр фланца | Номинальное давление | Габаритная длина | Подключение к сети | Вес брутто | Арт.-№ |
---|---|---|---|---|---|---|---|---|---|
Qmax / м3/ч | Hmax / M | PN / бар | l0 / мм | m / кг | |||||
Stratos-Z 25/1-8 | 8 | 7 | Rp 1 | 10 | 180 | 1~230 В, 50/60 Гц | 6 | 2090469 | |
Stratos-Z 30/1-8 | 8 | 7 | Rp 1? | 10 | 180 | 1~230 В, 50/60 Гц | 6 | 2090470 | |
Stratos-Z 30/1-12 GG | 11 | 11 | Rp 1? | 10 | 180 | 1~230 В, 50/60 Гц | 8 | 2090476 | |
Stratos-Z 30/1-12 | 11 | 11 | Rp 1? | 10 | 180 | 1~230 В, 50/60 Гц | 7,5 | 2090471 | |
Stratos-Z 40/1-8 GG | 15 | 8 | DN 40 | 6/10 | 220 | 1~230 В, 50/60 Гц | 11 | 2090477 | |
Stratos-Z 40/1-8 | 15 | 8 | DN 40 | 6/10 | 220 | 1~230 В, 50/60 Гц | 13 | 2090472 | |
Stratos-Z 40/1-12 | 19 | 12 | DN 40 | 6/10 | 250 | 1~230 В, 50/60 Гц | 18 | 2090473 | |
Stratos-Z 50/1-9 | 24 | 9 | DN 50 | 6/10 | 280 | 1~230 В, 50/60 Гц | 20 | 2090474 | |
Stratos-Z 65/1-12 | 41 | 10 | DN 65 | 6/10 | 340 | 1~230 В, 50/60 Гц | 34 | 2090475 |
