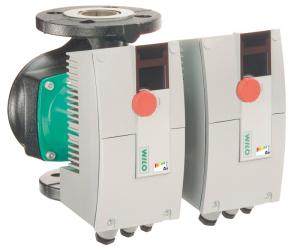

Высокоэффективные промышленные насосы Wilo с мокрым ротором Wilo Stratos-D
Сдвоенный циркуляционный насос с мокрым ротором, с фланцевым соединением, электронно-коммутируемым мотором с автоматической регулировкой мощности

Применение
Системы отопления, системы кондиционирования, закрытые контуры охлаждения,промышленные циркуляционные системы.
Обозначение
Пример: | Stratos?D 40/1-8 |
Stratos | Высокоэффективный насос (насос с фланцевым соединением), электронно регулируемый |
D | Сдвоенный насос |
40/ | Номинальный внутренний диаметр для подсоединения |
1-8 | Диапазон номинальной высоты подачи [м] |
Особенности/преимущества продукции
Класс энергоэффективности A
- Максимальный КПД за счет технологии ECM
- Экономия энергии по сравнению с нерегулируемыми циркуляционными насосами до 80%
- Фронтальная панель управления и доступ к клеммному отсеку, различные варианты монтажа, независимое положение дисплея
- Несложная установка благодаря комбинированным фланцам PN 6/PN 10 ( DN 32 до DN 65)
- Использование в системах охлаждения/кондиционирования при любой температуре окружающей среды.
- Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата.
- Дополнение системы за счет дополнительных коммуникационных модулей Modbus, BACnet, LON, CAN, PLR, и т. д.
- Дистанционное управление при помощи инфракрасного интерфейса (IR-модуль/IR-карта памяти/IR-монитор)
- Интегрируемая система управления сдвоенными насосами через дополнительно устанавливаемые IF-модули Stratos для:
- Режим работы «основной/резервный», с функцией переключения на резервный насос в случае неисправности
- Работа при пиковых нагрузках с оптимизацией по КПД

Технические характеристики
- Допустимый диапазон температур от ?-10° C до +110° C
- Подключение к сети 1~230 В, 50/60 Гц
- Класс защиты IP X4D
- Фланцевое соединение DN 32 до DN 80
- Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)
Оснащение/функции
- Ручной режим управления (n=постоян.)
- ?p?c для постоянного перепада давления
- ?p?v для переменного перепада давления
- ?p-T для перепада давления, зависимого от температурного режима (программируется через IR-модуль, IR-карту памяти, IR-монитор, Modbus, BACnet, LON или CAN)
- Настройка режимов работы
- Настройка требуемого перепада давления
- Настройка автоматического режима снижения частоты вращения
- ВКЛ./ВЫКЛ. насоса
- Настройка частоты вращения (ручное переключение)
- Бесступенчатая регулировка мощности в зависимости от режима работы
- Автоматический режим снижения частоты вращения
- Функция разблокирования
- Плавный пуск
- Полная защита мотора со встроенной электронной системой размыкания
- Управляющий вход «Выкл. по приоритету» (возможно с IF?модулями Stratos)
- Управляющий вход «Мин. мощность по приоритету» (возможно с IF?модулями Stratos)
- Управляющий вход «Analog In 0 ? 10 В» (дистанционное переключение частоты вращения) (возможно с IF?модулями Stratos)
- Управляющий вход «Analog In 0 ? 10 В» (дистанционное изменение заданного значения) (возможно с IF?модулями Stratos)
- Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (программируется с помощью IR-модуля/IR-карты памяти/IR-монитора)
- Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт)
- Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (возможно с IF?модулями Stratos)
- Световая индикация неисправности
- ЖК-дисплей для индикации параметров насоса и кодов ошибок
- Инфракрасный интерфейс для беспроводного обмена данными с IR-модулем/IR-картой памяти/IR-монитором
- Последовательный цифровой интерфейс Modbus RTU для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
- Последовательный цифровой интерфейс BACnet MS/TP Slave для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
- Последовательный цифровой интерфейс CAN для подключения к автоматизированной системе управления зданием посредством системы шин (возможно с IF-модулями Stratos).
- Последовательный цифровой интерфейс LON для подключения к сети LONWorks (возможно с IF?модулями Stratos)
- Последовательный цифровой интерфейс PLR для подключения к автоматизированной системе управления зданиями через интерфейсный преобразователь Wilo или фирменные модули связи (возможно с IF?модулями Stratos)
- Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру): Возможны различные комбинации с IF-модулями Stratos (принадлежности)
- Работа двух насосов (включение и выключение при пиковой нагрузке с оптимизацией по КПД): Возможны различные комбинации с IF-модулями Stratos (принадлежности)
- Исполнения фланца:
- Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16,
- Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан PN 16 согласно EN 1092-2) для контрфланца PN 6,
- Специальное исполнение для насосов DN 32 - DN 80: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,
- Встроенный перекидной клапан в корпусе насоса
- Гнездо для опционального дополнения IF-модулями Wilo
Материалы
- Корпус насоса: Серый чугун
- Вал: Нержавеющая сталь
- Подшипники: металлографит
- Рабочее колесо: Синтетический материал
Объем поставки
- Насос
- С подкладными шайбами фланцевых винтов (при номинальных внутренних диаметрах для подсоединения DN 32 ? DN 65)
- Инструкция по монтажу и эксплуатации
Опции
- Специальное исполнение для рабочего давления PN 16 (за отдельную плату)
Принадлежности
- Фланцевые заглушки
- IR-модуль
- IR-карта памяти
- IR-монитор
- IF?модули Stratos: Modbus, BACnet, CAN, PLR, LON, DP, Ext. Off, Ext. Min., SBM, Ext. Off/SBM

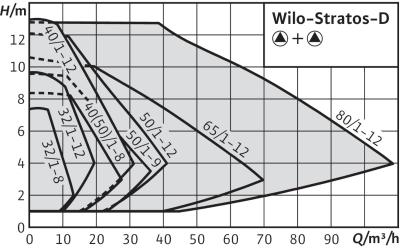

Тип | Макс. расход | Макс. напор | Номинальный внутренний диаметр фланца | Номинальное давление | Габаритная длина | Класс EEI | Подключение к сети | Вес брутто | Арт.-№ |
---|---|---|---|---|---|---|---|---|---|
Qmax / м3/ч | Hmax / M | PN / бар | l0 / мм | m / кг | |||||
Stratos-D 32/1-8 | 13 | 7 | DN 32 | 6/10 | 220 | A | 1~230 V, 50/60 Hz | 14 | 2090461 |
Stratos-D 32/1-12 | 21 | 10 | DN 32 | 6/10 | 220 | A | 1~230 V, 50/60 Hz | 19 | 2090462 |
Stratos-D 40/1-8 | 26 | 8 | DN 40 | 6/10 | 220 | A | 1~230 V, 50/60 Hz | 19 | 2090463 |
Stratos-D 40/1-12 | 31 | 13 | DN 40 | 6/10 | 250 | A | 1~230 V, 50/60 Hz | 28 | 2090464 |
Stratos-D 50/1-8 | 26 | 8 | DN 50 | 6/10 | 240 | A | 1~230 V, 50/60 Hz | 21 | 2090465 |
Stratos-D 50/1-9 | 36 | 9 | DN 50 | 6/10 | 280 | A | 1~230 V, 50/60 Hz | 30 | 2090466 |
Stratos-D 50/1-12 | 41 | 12 | DN 50 | 6/10 | 280 | A | 1~230 V, 50/60 Hz | 30 | 2090467 |
Stratos-D 65/1-12 | 69 | 11 | DN 65 | 6/10 | 340 | A | 1~230 V, 50/60 Hz | 53,5 | 2090468 |
Stratos-D 80/1-12 | 109 | 13 | DN 80 | 6 | 360 | A | 1~230 V, 50/60 Hz | 64,5 | 2087527 |
Stratos-D 80/1-12 | 109 | 13 | DN 80 | 10 | 360 | A | 1~230 V, 50/60 Hz | 64,5 | 2087528 |
