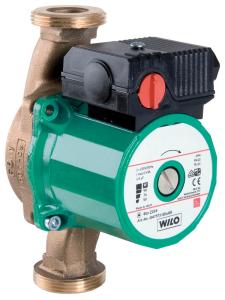

Насосы Wilo Star-Z для систем горячего водоснабжения
Циркуляционные насосы с мокрым ротором с резьбовым соединением

Применение
Циркуляционные системы ГВС и похожие системы для применения в промышленности и оборудовании для зданий и сооружений
Обозначение
Пример: | Wilo-Star-Z 20/1Wilo-Star-Z 15 TT |
Star | Стандартный насос |
Z | Циркуляционный насос |
20/ | Номинальный внутренний диаметр для подсоединения |
1 | Номинальная высота подачи [м] |
TT | Со встроенным таймером и управлением температурой (только Z 15 TT) |
EM | однофазный мотор (1~) |
DM | мотор трехфазного тока (3~) |
-3 | 3 ступени частоты вращения |
Особенности/преимущества продукции
- Насосы переменного тока с быстрым электрическим подключением
- Все пластмассовые детали, находящиеся в контакте с перекачиваемой средой, имеют разрешение к применению в питьевом водоснабжении
- Серийная теплоизоляция для Star-Z 15 TT.
- Star-Z 15 TT со встроенным таймером и термостатом, ЖК дисплеем с языком символов, технологией «красной кнопки» и автоматическим распознаванием термической дезинфекции резервуара питьевой воды, а также шаровым запорным вентилем со стороны всасывания и обратным клапаном с напорной стороны.

Технические характеристики
- Постоянная частота вращения или три выборочные ступени частоты вращения для Star-Z...-3
- Температура перекачиваемой среды
- Питьевая вода до 3,21 ммоль/л (18 °dH): макс. +65° C, в кратковременном режиме (2 ч) до +70° C
- Вода систем отопления: от -10 °C до +110 °C (только Star-Z 20,25)
- Подключение к сети 1~230 В, 50 Гц или для Star?Z 25/2 DM 3~400 В, 50 Гц
- Класс защиты IP 44 (IP 42 при Star-Z 15 TT)
- Номинальный диаметр Rp ?, Rp 1
- Макс. рабочее давление 10 бар
Оснащение/функции
Режимы работы- Переключение ступеней частоты вращения (только Star-Z...-3)
- Регулировка ступеней частоты вращения (1 ступень частоты вращения, 3 ступени частоты вращения у насосов Star-Z...-3)
- Функция переключения времени для программирования 3 значений времени включения или выключения (только Z 15 TT)
- Управление температурой для поддержания постоянной величины температуры в возвратной линии системы циркуляции питьевой воды (только Z 15 TT)
- Стандартная программа термической дезинфекции (распознавание и поддержание процесса термической дезинфекции резервуара питьевой воды) (только Z 15 TT)
- Защита от блокировки (только Z 15 TT)
- ЖК дисплей для индикации параметров насоса и кодов ошибок (только Z 15 TT)
- Отлив под ключ на корпусе насоса (только Star?Z 25)
- Возможен подвод кабеля с двух сторон (только Star-Z 20, Star-Z 25)
- Быстрое подключение при помощи пружинных клемм
- Устойчивый к токам блокировки мотор
- Встроенный обратный клапан с напорной стороны (только Star-Z 15 TT)
- Встроенный шаровой запорный вентиль (только Star-Z 15 TT)
- С таймером (только Z 15 TT)
Материалы
- Корпус насоса:
- латунь: Star-Z 15
- бронза: Star-Z 20, Star-Z 25
- Рабочее колесо: Синтетический материал
- Вал:
- нержавеющая сталь: Star-Z 15
- Оксидная керамика: Star-Z 20, Star-Z 25
- Подшипники: Графит, пропитанный синтетической смолой
Принадлежности
- Резьбовые соединения
- Компенсаторы
- Теплоизолирующие кожухи для Star-Z 20, 25
- Специальный латунный штуцер для насосов с резьбовым соединением: внешняя резьба/внутри клемма для припайки
- Вставной модуль часового выключателя Wilo?S1R?h для Star?Z 20/1, Z 25/2 EM (исполнение для однофазного тока)
- Реле времени Wilo-SK 601N в сочетании с Wilo-SK 602N (в качестве контактора) для Star-Z 25/2 DM (исполнение для трехфазного тока)
- Реле времени Wilo-SK 601N для выключения/включения по времени для Star-Z 20, 25
Объем поставки
- Насос
- С уплотнениями для резьбового соединения
- Инструкция по монтажу и эксплуатации
- Включая теплоизоляцию (только Star-Z 15 TT)

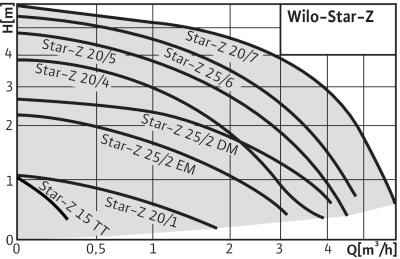

Тип | Макс. расход | Макс. напор | Резьба | Резьбовое соединение труб | Номинальное давление | Габаритная длина | Подключение к сети | Вес брутто | Штук на поддон | Арт.-№ |
---|---|---|---|---|---|---|---|---|---|---|
Qmax / м3/ч | Hmax / M | PN / бар | L0 / мм | m / кг | ||||||
Star-Z 15 TT | 0,30 | 1,10 | G 1 | Rp ? | 10 | 138 | 1~230 В, 50 Гц | 2,3 | 144 | 4110919 |
Star-Z 20/1 | 1,70 | 1 | G 1 | Rp ? | 10 | 140 | 1~230 В, 50 Гц | 2,2 | 144 | 4028111 |
Star-Z 20/4-3 | 3,50 | 4 | G 1? | Rp ? | 10 | 150 | 1~230 В, 50 Гц | 2,4 | 144 | 4081193 |
Star-Z 20/5-3 | 4,50 | 5 | G 1? | Rp ? | 10 | 150 | 1~230 В, 50 Гц | 2,5 | 144 | 4081198 |
Star-Z 20/7-3 | 5,50 | 6 | G 1? | Rp ? | 10 | 150 | 1~230 В, 50 Гц | 2,9 | 144 | 4081203 |
Star-Z 25/2 DM | 3,70 | 2,90 | G 1? | Rp 1 | 10 | 180 | 3~400 В, 50 Гц | 2,6 | 144 | 4037124 |
Star-Z 25/2 EM | 3,10 | 2 | G 1? | Rp 1 | 10 | 180 | 1~230 В, 50 Гц | 2,4 | 144 | 4029062 |
Star-Z 25/6-3 | 4,80 | 6 | G 1? | Rp 1 | 10 | 180 | 1~230 В, 50 Гц | 2,7 | 144 | 4047573 |
