Система увлажнения воздуха ABF на основе форсуночных увлажнителей Humicool-R

Описание системы форсуночного увлажнения воздуха ABF

Увлажнитель воздуха Humicool-R Не секрет, что вода – это важнейший источник жизненной силы на нашей планете. Следовательно, содержание влаги в воздухе напрямую влияет на жизнедеятельность всех живых организмов. При недостаточной влажности снижается трудоспособность человека, ухудшается самочувствие, замедляется рост и плодоношение многих растений, отягощается состояние многих животных и птиц, увеличивается уровень концентрации пыли в помещении. Нормальное содержание влаги снижает восприимчивость к холоду и позволяет поддерживать температуру в помещении на более низком уровне, что уменьшает энергозатраты. При увлажнении воздуха в жаркое время года понижается температура. Из вышеперечисленного следует, что увлажнение – важнейшая задача в современном мире.

Системы увлажнения ABF позволяют быстро и эффективно поднять уровень относительной влажности в помещении, затратив минимум электроэнергии, поддерживать этот уровень в дальнейшем в необходимом диапазоне.

Области применения системы форсуночного увлажнения ABF

СЕЛЬСКОЕ ХОЗЯЙСТВО

  • В птицеводстве – охлаждение помещений в жаркий период; увлажнение воздуха; очистка воздуха от паров аммиака; проведение санитарно-эпидемиологических мероприятий.
  • В животноводстве – охлаждение помещений в жаркий период; увлажнение воздуха; уменьшение распространения инфекций или антисанитарных условий путем мгновенного испарения; уменьшение тепловой нагрузки.
  • В тепличных хозяйствах – охлаждение помещений в жаркий период; увлажнение воздуха; предотвращение дегидратации растений зимой; ускорение процессов роста (на разных этапах) при укоренении; прорастании семян; для производства органического вещества или выращивания ткани клеток (клетчатки); создание повышенной влажности при плодообразовании и плодоношении грибов; распыление удобрений и обработка от болезней.

ПРОМЫШЛЕННОСТЬ

  • В типографиях, полиграфической промышленности – постоянное качество полиграфической продукции и здоровье персонала; снижение изменений линейных размеров бумаги, картона, переплетных материалов; предотвращение накапливание электростатических зарядов на бумаге, картоне, плёнках; снижение возникновения возможности пожара в производственных помещениях.
  • В текстильной промышленности – повышение качества; повышение прочности на растяжение практически всех натуральных волокон; уменьшение времени простоя и снижение процента брака продукции; предотвращение снижения веса материалов во время хранения; снижение возникновения возможности пожара в производственных помещениях.
  • В деревообработке – предотвращение потерь влаги в волокнистой древесной структуре, а следовательно снижение усыхания и появления трещин в изделиях; снижение возникновения возможности пожара в производственных помещениях.
  • В производственных помещениях – подавление запахов, технологических отходов; подавление пыли при угольной обработке, работе с асбестом, работе с оборудование для дробления горных пород и скальных грунтов, в местах окончания конвейерных лент, работе со шлаком; улучшение производительности кондиционеров и систем вентиляции; создание благоприятного микроклимата для сотрудников.

ОТКРЫТЫЕ ПЛОЩАДКИ

  • Охлаждение и увлажнение летних площадок в кафе, ресторанах, внутренних двориках, парках, на теннисных кортах, стадионах, спортивных и гольф площадках.

ДЕКОР

  • Выделение архитектурных элементов – фонтаны, пруды, бассейны, водопады; создание тропического или туманного пейзажа; создание неповторимого ландшафта возле фонтанов, бассейнов или водоемов, вдоль ограждений или на беседках и верандах.

Принцип действия системы форсуночного увлажнения ABF

Основными элементами системы являются:

Схема работы системы увлажнения ADF

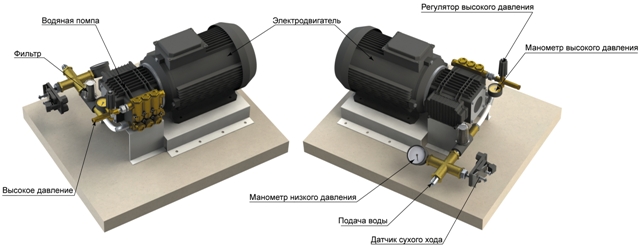

Принцип работы системы промышленного форсуночного увлажнения ABF довольно прост: вода из центрального водоснабжения проходит систему фильтрации, после чего подается на плунжерный насос высокого давления ABF. Плунжерный насос ABF подает воду под высоким давлением (в 60-80 бар) по специальным толстостенным нейлоновым трубам к увлажнителю-распылителю Humicool-R. Увлажнитель, в свою очередь, распыляет воду через форсунки диаметром от 0,15 мм до состояния тумана. Установленное в увлажнителе центробежное рабочее колесо распространяет распыленную воду равномерно по помещению.

Увлажнитель воздуха Humicool-RБлагодаря тому, что капли распыленной воды ничтожно малы, водяное облако мгновенно испаряется, не пролетев и двух метров от форсунки. Размеры образующихся частиц находятся в диапазоне 10-20 микрон, что схоже с естественно образующимся водяным паром в процессе испарения.

Водяная завеса из мельчайших капель воды быстро растворяется в воздухе, не смачивая поверхности и предметы, тем самым увлажняя воздух. В жаркое время года эта система позволят не только заметно увлажнить, но и охладить воздух, понизив температуру до 15oС, так как на испарение 1 грамм воды требуется затратить энергию примерно в 600 калорий.

На рисунке справа приведен график зависимости падения температуры от роста относительной влажности.

Подача воды осуществляется насосом высокого давления ABF. Насосы бывают разной производительности, в зависимости от требований к помещению и подбираются индивидуально. Количество отверстий в увлажнителе: от 4 до 8, в зависимости от конструкции и назначения использования увлажнителя воздуха Humicool-R.

Монтаж системы форсуночного увлажнения воздуха ABF

Увлажнитель воздуха Humicool-RПри установке системы увлажнения (туманообразования), должно быть принято решение о том, где и как будут смонтированы линии.

Наиболее распространенный подход к установке линий системы увлажнения (туманообразования) внутри помещения состоит в том, чтобы равномерно распределить линии с форсунками относительно площади увлажняемого (охлаждаемого) пространства, избегая распыления на любые существующие препятствия. Следует располагать систему так, чтобы при распылении монтажная высота, расстояние между линиями и форсунками, и направление форсунки позволяло водяному облаку полностью испариться.

При установке системы увлажнения на открытом пространстве рекомендуется располагать линии так, чтобы они отсекали необходимую зону для увлажнения (охлаждения). Например, при увлажнении (охлаждении) открытой беседки необходимо располагать линии по периметру пространства с направлением форсунок наружу.

Рекомендуется располагать линии на расстоянии друг от друга не более 5 м, форсунки – 0,8-2 м. При расчетах рекомендуется считать, что один увлажнитель Humicool-R предназначен для увлажнения площади в 100 м². На рисунке справа приведен один из примеров монтажа системы увлажнения в закрытом помещении.

Методика расчета системы форсуночного увлажнения воздуха ABF

Исходные данные, которые необходимо знать для расчета системы:

  1. Все размеры помещения (Д*Ш*В)
  2. Производительность вытяжной вентиляции (либо кратность воздухообмена)
  3. Относительная влажность % без увлажнения в наихудший период (как правило зимой)
  4. Требуемая относительная влажность % в помещении
  5. Температура воздуха, oС

Упрощенный расчет необходимого системе количества воды (в л/мин.) производится по формуле:

Q=(V*N)*1.2*((X2-X1)/10+1)/60000

где

  • (V*N) – производительность вентиляции
  • V – объем помещения
  • N – кратность воздухообмена в помещении (какое количество раз в 1 час поменяется полный объем)
  • 1.2 -удельный вес воздуха (кг/м3) (при температуре 21oС и атмосферном давлении 1013 мбар)
  • X1 – Относительная влажность % без увлажнения в наихудший период (как правило зимой)
  • X2 – Требуемая относительная влажность % в помещении

Пример расчета:

Влажность в помещении 25%. Необходимо поддерживать 70%. Производительность вентиляции 30000 м3/ч. Температура = 21oС.

Q = 30000м3/ч*1.2*((70%-25%)/10+1)/60000 = 3.6 л/мин.

Этот параметр (Q=3,6 л/мин.) необходим для выбора насоса, подходящего для нашей системы. Значит, системе нужен плунжерный насос ABF401B с производительностью 4,1 л/мин.

Каждый увлажнитель Humicool-R имеет определенный предел по производительности по воде. Подбираем количество необходимых увлажнителей согласно общей производительности системы 4,1 л/мин. В нашем случае получается, что можно использовать не более четырех увлажнителей Humicool-R 05 и две станции автоматического поддержания влажности НТК-02 (МРВТ-2М), поскольку одна станция может управлять только двумя увлажнителями. Учитываем, что каждый увлажнитель накрывает площадь 100 м² (радиус распыла 5м). Размещаем увлажнители согласно плана помещения равномерно.

А дальше все регулирует автоматика по датчику влажности.

Технические характеристики увлажнителей Humicool-R

Наименование увлажнителя Производительность, л/мин (л/час) Питание, В Отпускная цена, руб.
Humicool-R 01 0,09-0,24 (до 14) 220 19'090
Humicool-R 02 0,18-0,27 (до 16)
Humicool-R 03 0,29-0,53 (до 31)
Humicool-R 04 0,39-0,87 (до 52)
Humicool-R 05 0,33-1,06 (до 63)
Humicool-R 06 0,46-1,48 (до 88)

Конструкция увлажнителей Humicool-R

 Конструкция увлажнителей  Humicool-R  Конструкция увлажнителей  Humicool-R
 Конструкция увлажнителей  Humicool-R  Конструкция увлажнителей  Humicool-R
 Габариты увлажнителей  Humicool-R

Стоимость типовой системы для среднего помещения с одним увлажнителем составляет в среднем порядка 70-80 тысяч рублей. В большинстве случаев такие системы рассчитываются индивидуально в зависимости от параметров помещений. Наши специалисты помогут произвести расчет для корректной работы системы.

Плунжерные насосы ABF для системы форсуночного увлажнения ABF

Плунжерные насосы ADF

Системы увлажнения воздуха, основанные на работе в качестве рабочих механизмов плунжерных насосов высокого давления, представляют собой довольно сложный механизм, где качество и надежность наиболее дорогих узлов непосредственно влияют на итоговый результат работы.

Встречаются две разновидности назначения таких насосов:

  1. Плунжерный насос ABFНасосы для работы систем увлажнения-охлаждения воздуха открытых пространств (летние веранды, кафе, парки и так далее), где управление осуществляется через контроллер с минимальным набором функций, чаще всего это обычный таймер. В большинстве своем, это одноконтурные системы увлажнения с небольшим относительным итоговым расходом воды от 0,3 до 5 литров в минуту. Насосы изготавливаются в едином корпусе, с заранее инсталлированными фильтром очистки, регулятором давления воды и контроллером-таймером, где устанавливается режим работы системы увлажнения воздуха. Насосы высокого давления, приводимые в действие однофазными моторами, являются лучшим решением для небольших и средних систем туманообразования с расходом воды от 0,3 до 25 литров в минуту. Высокое качество деталей этих насосов обеспечивает длительный срок эксплуатации. ). Для защиты от перегрева обязательна установка автоматов защиты двигателей М611 (не входят в комплект поставки).
  2. Плунжерный насос ABFНасосы для работы в сложных системах увлажнения воздуха, для поддержания необходимых параметров температуры и влажности в таких помещениях как производственные цеха предприятий связанных с деревообработкой, типографиях, предприятиях легкой промышленности, промышленных теплицах и т.д. Контроль в таких случаях осуществляется через специально подготовленные системы автоматики, на основе показаний, получаемых от подключенных датчиков температуры и влажности. Количество независимых зон контроля параметров в таких случаях практически не ограничено, зависит лишь от мощности используемого насоса и настроек оборудования. Для стабильной работы таких систем необходимо наличие постоянного контроля давления воды, поступающей на вход насоса (контроль холостого хода), контроль давления воды в системе на выходе из насоса, особенно при управлении системой многоконтурного увлажнения воздуха (один насос и автоматика на несколько помещений со своими настройками по параметрам влажности и температуры). Для защиты от перегрева обязательна установка автоматов защиты двигателей М611 (не входят в комплект поставки).

Технические характеристики плунжерных насосов ABF

Наименование насоса Питание, В Мощность, кВт Производительность, л/мин Максимальное давление, бар Отпускная цена за комплект: насос + автоматика к нему (за исключением автоматов защиты двигателей М611), руб.
FT100 220 0,1 0,7 50 101'920
ABF103B 0,25 1,3 70
ABF200B 0,55 2,0
ABF401B 1,1 4,1 100
ABF700B 380 1,5 7,0
ABF1100B 2,2 11,0 121'030
ABF1300B 3,0 13,0 150
ABF1500B 3,0 15,0
ABF2100B 4,0 21,0 144'600

Оборудование для увлажнения воздуха ABF удовлетворяет требованиям малых экономичных систем туманообразования, имеет отличные характеристики и отвечает всем стандартам качества.
