Малогабаритные крышные вентиляторы ARF

Вентиляторы крышные малогабаритные серии ARFКрышные вентиляторы ARF относятся к категории малогабаритных вентиляторов, использующихся в приточных и вытяжных вентиляционных системах.

Вентиляторы серии ARF обслуживают производственные, общественные и сельскохозяйственные здания, отличаясь при этом повышенной надежностью и долговечностью.

Такие вентиляторы монтируются на кровлях крыш и не требуют присоединения к воздуховодам.

Крышные вентиляторы серии ARF являются надежным и долговечным оборудованием, установка которого не представляет собой сложности.

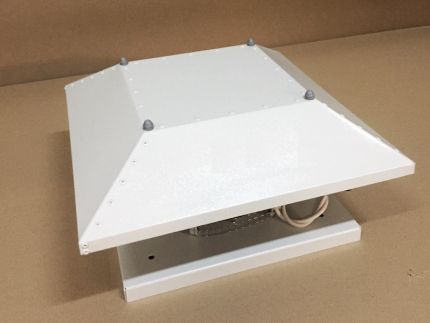

Крышный вентилятор ARF от ЕВРОМАШВысокая производительность и экономичность в энергопотреблении также являются отличительными чертами таких устройств.

Малогабаритные крышные вентиляторы ARF выпускаются в нескольких модификациях, различающихся между собой рядом параметров, в том числе мощностью и габаритами.

Это позволяет для каждого конкретного случая подбирать оборудование данной категории, оптимально соответствующее требованиям эксплуатации и монтажа.

ГК «ЕВРОМАШ», предприятие, осуществляющее поставки вентоборудования, располагает широким ассортиментом крышных вентиляторов ARF так, что выбор необходимого оборудования не представляет собой сложности.

Поставляя крышные вентиляторы ARF, ЕВРОМАШ работает с безупречной пунктуальностью и максимальной оперативностью, что позволяет сделать сотрудничество с предприятием максимально удобным.

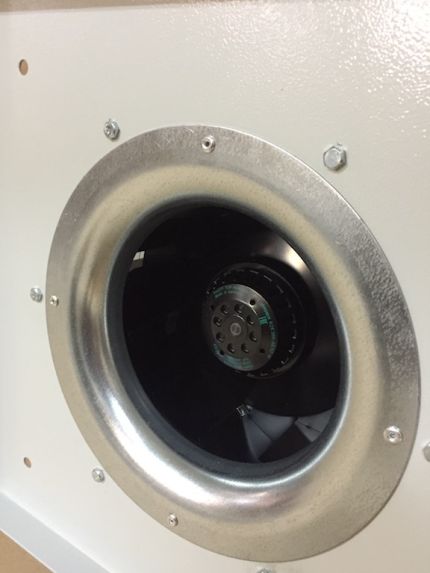

Персонал группы компаний «ЕВРОМАШ» с радостью предоставит клиентам всю необходимую информацию о технических характеристиках, использовании и обслуживании крышных вентиляторов серии ARF. Двигатель крышного вентилятора ARF

Кроме того, мы всегда поможем потребителям в выборе устройств данной категории так, чтобы поставленное оборудование наиболее полно отвечало всем требованиям к его конструкции, размерам и производительности.

Корпус вентилятора выполнен из стали с полимерным порошковым покрытием. Крышные вентиляторы ARF оснащены двигателями с внешним ротором и крыльчатками с загнутыми назад лопатками.

Для защиты от перегрева двигатели вентиляторов оснащены встроенным термореле. Класс защиты двигателя вентилятора – IP-44 (однофазного) и IP-54 (трехфазного).

Регулирование скорости вентилятора осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристорного регулятора скорости или частотного преобразователя.

Преимущества применения малогабаритных крышных вентиляторов ARF:

  • установка крышных вентиляторов на кровле позволяет экономить полезную площадь здания
  • производительность до 12,1 тыс.м3/час
  • защита от попадания осадков в вентиляционный канал
  • низкий уровень шума и высокий КПД
  • уменьшенный вес
  • простой монтаж и эксплуатация
  • встроенные термоконтакты

Конструкция

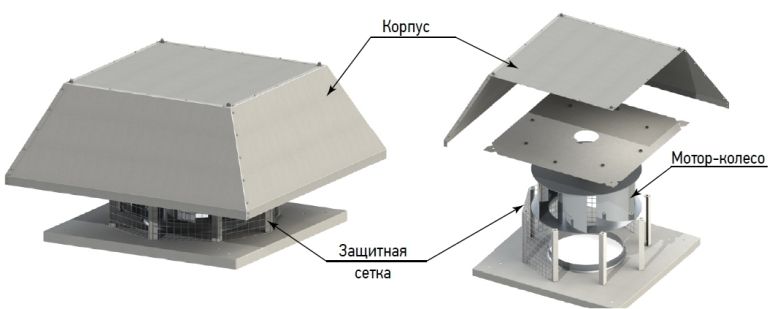

На рисунке снизу представлена конструкция малогабаритных крышных вентиляторов ARF.

Конструкция малогабаритных крышных вентиляторов ARF

Схемы монтажа

Вентиляторы ARF могут монтироваться на крышу с помощью монтажной плиты, как показано на Схеме 1; либо на монтажный стакан, как показано на Схеме 2.

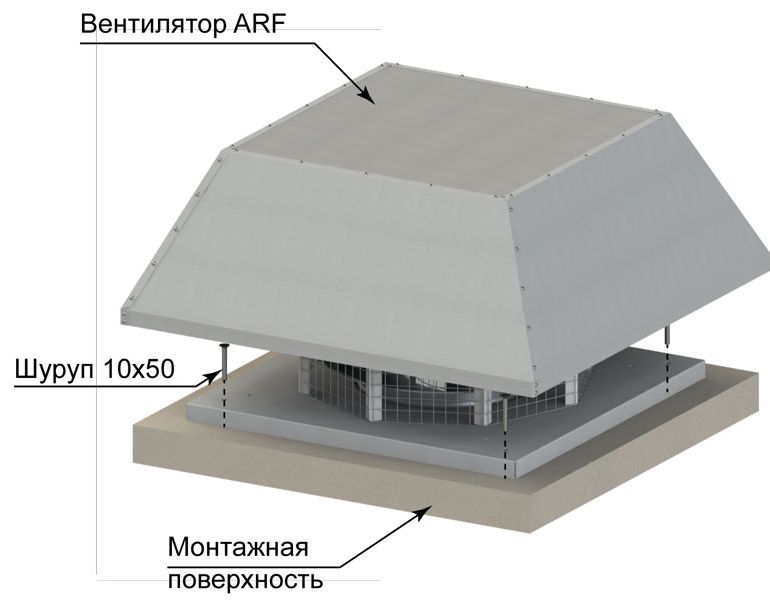

Схема 1.

Монтаж вентилятора ARF с помощью монтажной плиты

Схема 2.

Монтаж крышного вентилятора ARF с помощью монтажного стакана



Технические характеристики, действующие цены, сроки изготовления

Название
вентилятора

Подача
воздуха,
м3

Статическое
давление,
Па

Отпускная
цена
с НДС,
руб.

Мощность
двигателя,
кВт

Частота
вращения,
об./мин.

Питание

Масса,
кг

Уровень
шума,
дБ(А)

ARF-190

750

310

7’160

0,06

2500

1ф/~220В

7,8

62

ARF-225

1700

510

9’470

0,135

2650

1ф/~220В

9

69

ARF-280

2150

710

13’190

0,225

2700

1ф/~220В

10

76

ARF-310

2250

250

24’350

0,105

1400

1ф/~220В

11

63

ARF-355

3500

400

24’900

0,21

1400

1ф/~220В

24

68

ARF-400

4050

450

33’190

0,48

1370

1ф/~220В

27

68

ARF-450

5500

470

40’780

0,64

1290

1ф/~220В

40,5

69

ARF-500

7500

600

59’200

1,43

1375

3ф/~380В

45

75

ARF-560

10300

700

66’920

1,8

1230

3ф/~380В

57,5

79

ARF-630

12200

530

72’940

1,31

880

3ф/~380В

62

72

Срок изготовления любого крышного вентилятора ARF: 12-17 рабочих дней после оплаты.

Габаритные размеры

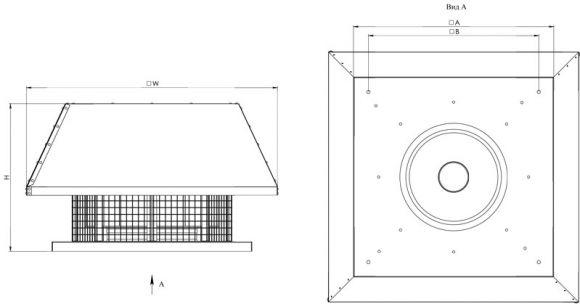

Габаритные размеры крышных вентиляторов ARFГабаритные размеры малогабаритных крышных вентиляторов ARF приведены на рисунке.

Название вентилятора Мощность двигателя, Вт Напряжение, В A, мм B, мм H, мм W, мм
ARF-190 60 220 340 245 137 450
ARF-225 135 220 345 245 185 450
ARF-280 225 220 440 330 195 540
ARF-310 105 220 440 330 250 740
ARF-355 210 220 595 495 305 721,5
ARF-400 480 220 600 450 330 721,5
ARF-450 640 220 665 535 495 831,5
ARF-500 1430 380 670 535 480 833
ARF-560 1800 380 939 750 535 1100
ARF-630 1310 380 939 750 535 1100

Аэродинамические характеристики

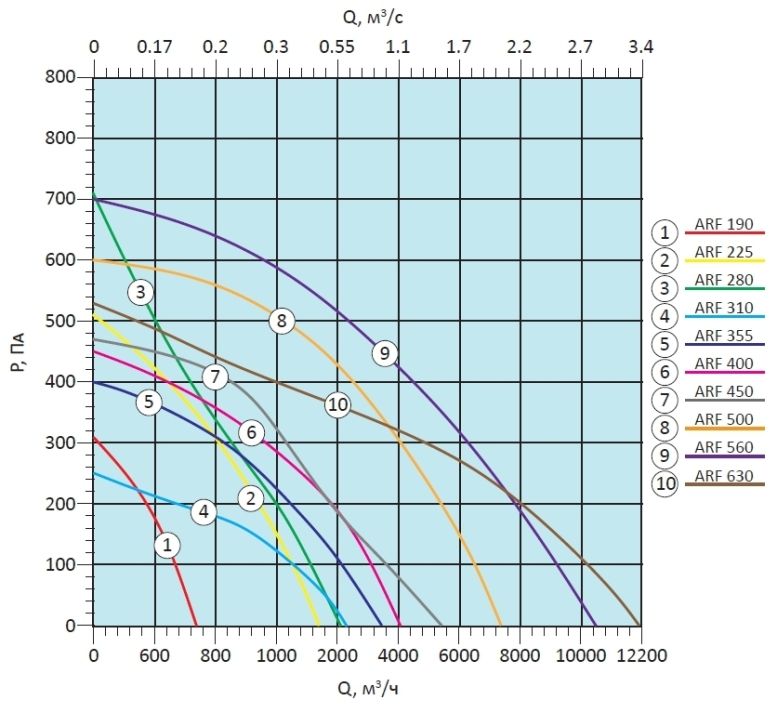

Аэродинамические характеристики малогабаритных крышных вентиляторов ARF приведены на рисунке ниже.

Аэродинамические характеристики крышных вентиляторов ARF

Паспорт на малогабаритные крышные вентиляторы ARF

Пройдя по этой ссылке, Вы можете ознакомиться с паспортом на малогабаритные крышные вентиляторы ARF.
