Регулятор температуры ТЕРМОМАЙЗЕР Р-8.Т ("Электроника" Р-8.Т)

регулятор температуры Термомайзер Р-8.ТНазначение регулятора температуры типа "Термомайзер Р-8.Т"

  • Для автоматического регулирования температуры смешанного потока (горячей воды) в открытых системах горячего водоснабжения путем изменения соотношения потоков теплоносителя, поступающих в регулятор из подающего и обратного трубопроводов;
  • Автоматическое изменение температуры горячей воды в необходимое время в соответствии с функциональными возможностями устройства управления;
  • Для комплектования оборудования центральных и индивидуальных тепловых пунктов (ЦТП, ИТП).

Состав регулятора температуры типа "Термомайзер Р-8.Т"

  1. Устройство управления Теплур-1 Устройство управления типа "ТЕПЛУР", выполненное на базе однокристальной микро-ЭВМ.
  2. Клапан смесительный типа КС.
  3. Датчик температуры теплоносителя.
  4. Клапан обратный со стороны подачи обратного теплоносителя в исполнениях клапанов КСО1-КСО6.
Регуляторы изготавливаются в восьми исполнениях
Обозначение исполнения регулятора Ду присоединения клапана, мм Условная пропускная способность, м3 Масса, кг Примечание
Термомайзер Р-8.Т-25-2,5 25 2,5 18,5
Термомайзер Р-8.Т-25-4,0 25 4,0 18,5
Термомайзер Р-8.Т-25-6,0 25 6,0 18,5
Термомайзер Р-8.Т-50-10,0 50 10,0 25,0
Термомайзер Р-8.Т-50-16,0 50 16,0 25,0
Термомайзер Р-8.Т-50-25,0 50 25,0 25,0
Термомайзер Р-8.Т-80-56,0* 80 56,0 54,5 специальный заказ
Термомайзер Р-8.Т-80-71,0* 80 71,0 55,5 специальный заказ

Сертификат соответствия: РОСС КК.МЕ25. В00706

Основные технические характеристики регулятора температуры типа "Термомайзер Р-8.Т"

Технические характеристики регулятора температуры типа "Термомайзер Р-8.Т"
Параметры Значения
Максимальная потребляемая электрическая мощность (от сети 220В, 50Гц) ВА, не более:
- в статическом режиме - в момент прохождения управляющих импульсов

10
55
Температура теплоносителя в питающей сети,°С, не более 150
Температура объекта регулирования (горячей воды), °С от 30 до 80
Рабочее давление, МПа, не более: 1,0
Перепад давления теплоносителя между входными патрубками, МПа, не более 0,2
Перепад давления теплоносителя между входными и выходными патрубками, МПа, не более 0,6
Параметры ПИ-закона регулирования:
- коэффициент пропорциональности, с/°С
- постоянная времени интегрирования, с
от 0,1 до 10
от 1 до 999
Условная пропускная способность клапанов, м3 смотрите - виды исполнений регуляторов

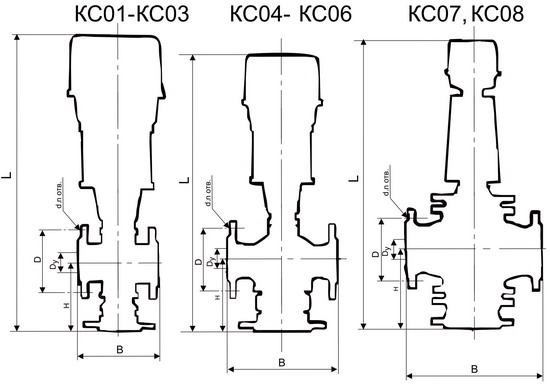

Габаритные и присоединительные размеры регулятора температуры типа "Термомайзер Р-8.Т"

Габаритные размеры регулятора температуры Термомайзер Р-8.Т

Габаритные и присоединительные размеры регулятора температуры - "Термомайзер Р-8.Т"

Варианты исполнения регулятора температуры типа "Термомайзер Р-8.Т"

Варианты исполнения регулятора температуры Термомайзер Р-8.Т
Обозначение регулятора Исполнение клапана Размеры, мм. n
B H L D Dy d
Термомайзер Р-8.Т-25-2,5 КС01 120 115 486 85 25 14 4
Термомайзер Р-8.Т-25-4,0 КС02
Термомайзер Р-8.1-25-6,0 КС03
Термомайзер Р-8.Т-50-10,0 КС04 200 150 562 125 50 18 4
Термомайзер Р-8.Т-50-16,0 КС05
Термомайзер Р-8.Т-50-25,0 КС06
Термомайзер Р-8.Т-80-56,0 КС07 306 197 723 160 80 18 4
Термомайзер Р-8.Т-80-71,0 КС08
применение регуляторов температуры Термомайзер Р-8.Т в открытой системе горячего водоснабжения

Пример применения регуляторов температуры "Термомайзер Р-8.Т" в открытой системе горячего водоснабжения

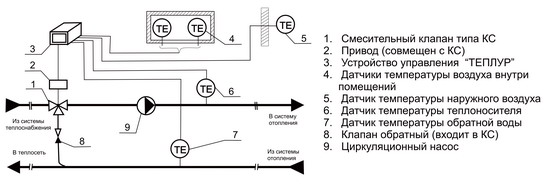

применение регуляторов температуры Термомайзер Р-8.Т в системе отопления

Пример применения регуляторов температуры "Термомайзер Р-8.Т" в системе отопления
