Регулятор температуры ТЕРМОМАЙЗЕР Р-2.Т ("Электроника" Р-2.Т)

Назначение регулятора температуры типа "Термомайзер Р-2.Т"

  • Регуляторы температуры Термомайзер Р-2.Т Регуляторы температуры Термомайзер Р-2.Т используются для автоматического регулирования температуры вторичного теплоносителя (горячей воды) в закрытых системах горячего водоснабжения путем изменения расхода первичного теплоносителя;
  • Автоматическое изменение температуры горячей воды в необходимое время в соответствии с функциональными возможностями устройства управления;
  • Для комплектования оборудования центральных и индивидуальных тепловых пунктов (ЦТП, ИТП);
  • Для применения в системах отопления с насосным смешением, в системах вентиляции и кондиционирования воздуха и др. технологических установках.

Состав регулятора температуры типа "Термомайзер Р-2.Т"

  1. Устройство управления типа Теплур 1Устройство управления типа "ТЕПЛУР", выполненное на базе однокристальной микро-ЭВМ.
  2. Клапан проходной типа КП.
  3. Датчик температуры теплоносителя.
Варианты изготовления регуляторов
Обозначение исполнения регулятора Ду присоединения клапана, мм Условная пропускная способность, м3 Масса, кг Примечание
Термомайзер Р-2.Т-25-2,5 25 2,5 17,5
Термомайзер Р-2.Т-25-4,0 25 4,0 17,5
Термомайзер Р-2.Т-25-6,0 25 6,0 17,5
Термомайзер Р-2.Т-50-10,0 50 10,0 23,0
Термомайзер Р-2.Т-50-16,0 50 16,0 23,0
Термомайзер Р-2.Т-50-25,0 50 25,0 23,0
Термомайзер Р-2.Т-80-56,0* 80 56,0 52,0 специальный заказ
Термомайзер Р-2.Т-80-71,0* 80 71,0 52,0 специальный заказ

Сертификат соответствия РОСС К1ШЕ25. В00706

Основные технические характеристики регулятора температуры типа "Термомайзер Р-2.Т"

Основные технические характеристики регулятора температуры типа "Термомайзер Р-2.Т"
Параметры Значения
Максимальная потребляемая электрическая мощность (от сети 220В, 50Гц) ВА, не более:
- в статическом режиме
- в момент прохождения управляющих импульсов

10
55
Температура теплоносителя в питающей сети,°С, не более 150
Температура объекта регулирования (горячей воды), °С от 30 до 80
Рабочее давление, МПа, не более: исполнений клапана КП01-КП06 исполнений клапана КП07,КП08 1,6 0,7
Параметры ПИ-закона регулирования:
- коэффициент пропорциональности, с/°С
- постоянная времени интегрирования, с
от 0,1 до 10 от 1 до 999
Условная прпускная способность клапанов, м3 смотрите - Варианты изготовления регуляторов

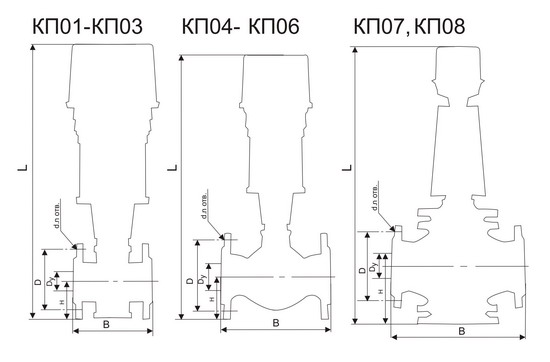

Габаритные и присоединительные размеры регулятора температуры типа "Термомайзер Р-2.Т"

Габаритные и присоединительные размеры регулятора температуры Термомайзер Р-2.Т

Варианты исполнения регулятора температуры типа "Термомайзер Р-2.Т":

Варианты исполнения регулятора температуры - "Термомайзер Р-2.Т"
Обозначение регулятора Исполнение клапана Размеры, мм n
B H L D Dy d
Термомайзер Р-2.Т-25-2.5 КП01 120 58 457 85 25 14 4
Термомайзер Р-2.Т-25-4,0 КП02
Термомайзер Р-2.1-25-6,0 КП03
Термомайзер Р-2.Т-50-10.0 КП04 200 87 580 125 50 18 4
Термомайзер Р-2.Т-50-16.0 КП05
Термомайзер Р-2.Т-50-25,0 КП06
Термомайзер Р-2.Т-80-56,0 КП07 306 150 800 160 80 18 4
Термомайзер Р-2.Т-80-71,0 КП08

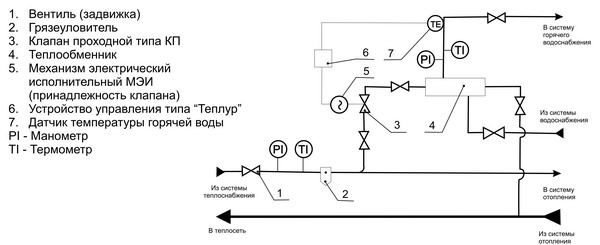

Пример применения регулятора температуры Термомайзер Р-2.Т в системе горячего водоснабжения

Пример применения регулятора температуры "Термомайзер Р-2.Т" в системе горячего водоснабжения

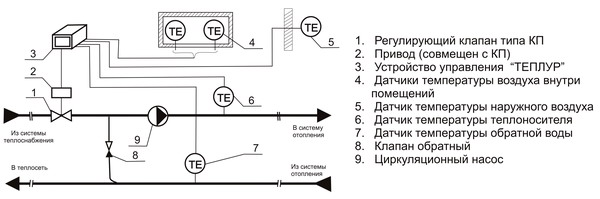

Пример применения регулятора температуры Термомайзер Р-2.Т в системе отопления

Пример применения регулятора температуры "Термомайзер Р-2.Т" в системе отопления
