Машина трубогибочная с дорном ИВ3428/ИВ3429/ИВ3430

СТАНОК ТРУБОГИБОЧНЫЙ С МЕХАНИЧЕСКИМ ПРИВОДОМ
модели ИВ 3428, ИВ 3429, ИВ 3430

Машины предназначены для гибки труб в холодном состоянии с оправкой (дорном) и без нее методом наматывания трубы на гибочный ролик минимальным радиусом гиба 1,5 диаметра трубы, максимальный радиус гиба 500 мм.

Машины имеют две рабочие скорости, что позволяет более рационально выбирать режимы гибки различных труб, причем обратный ход механизмов всегда осуществляется на повышенной скорости.

Машины оснащены трехпозиционным прибором установки углов гиба. По просьбе заказчика может быть установлен шестипозиционный прибор. Наличие в машинах штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине.

При гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%. К машине прилагается комплект роликов и дорнов, обеспечивающих гибку труб разных диаметров.

По просьбе заказчика предусмотрено изготовление специального инструмента гибкого дорна, позволяющего производить гибку прямоугольных, квадратных, эллипсных и тонкостенных труб (толщина стенки не менее 1 мм), труб из легированных и цветных металлов, уголка, швеллера и других профилей. На трубосгибе ИВ3430 предусмотрено увеличение диаметра изгибаемой трубы до 108 мм.

Простота и надежность конструкции механического привода легкость в обслуживании обеспечивают эффективность применения машины при гибке труб как крупным, так и мелкими партиями.

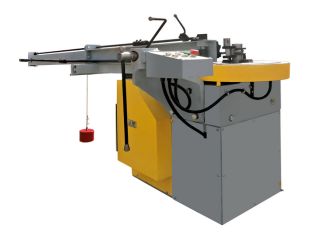

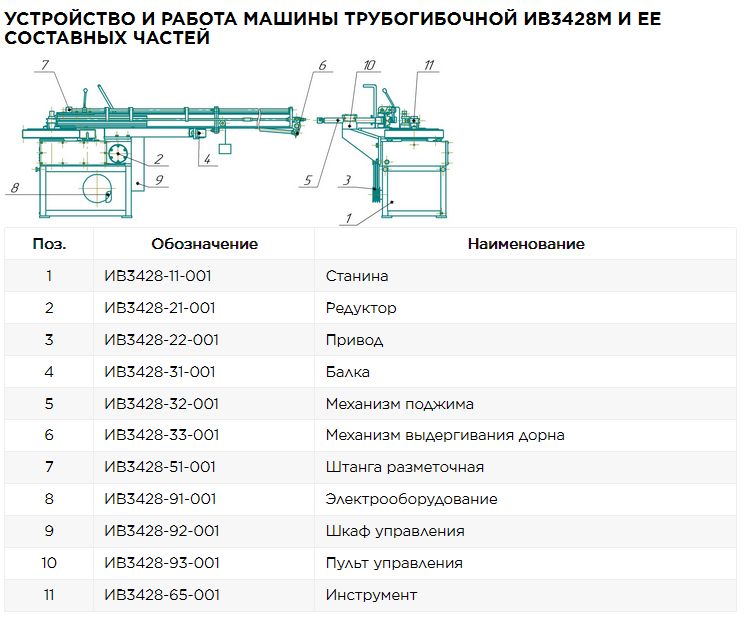

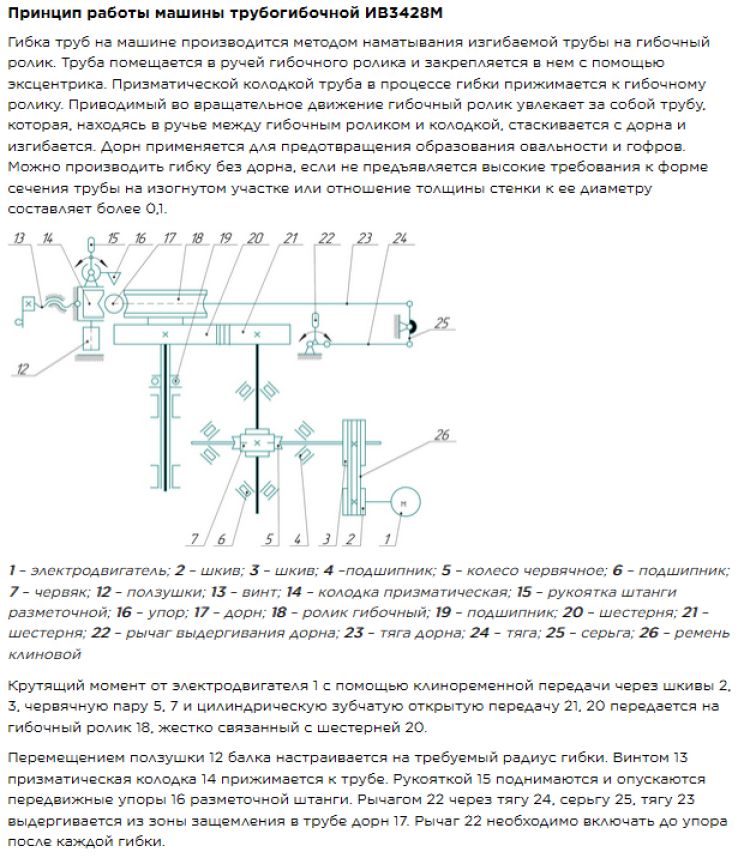

ЕВРОМАШ. Трубогибы. Станок трубогибочный ИВ3428
ИВ 3428, ИВ 3429
Сертификаты соответствия
РОСС RU. КПО3. В00026

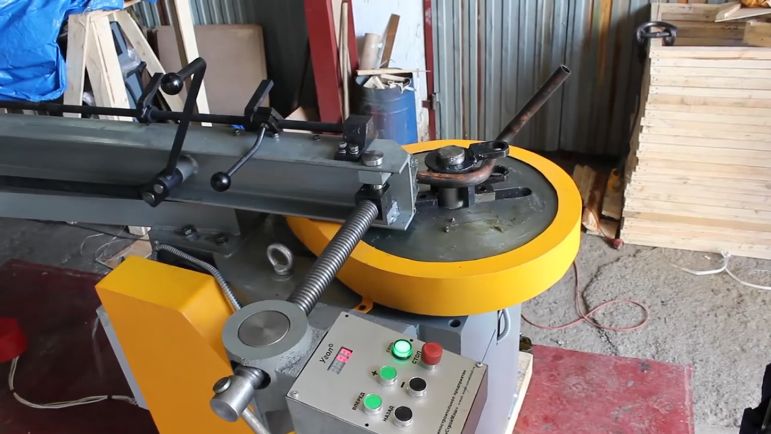

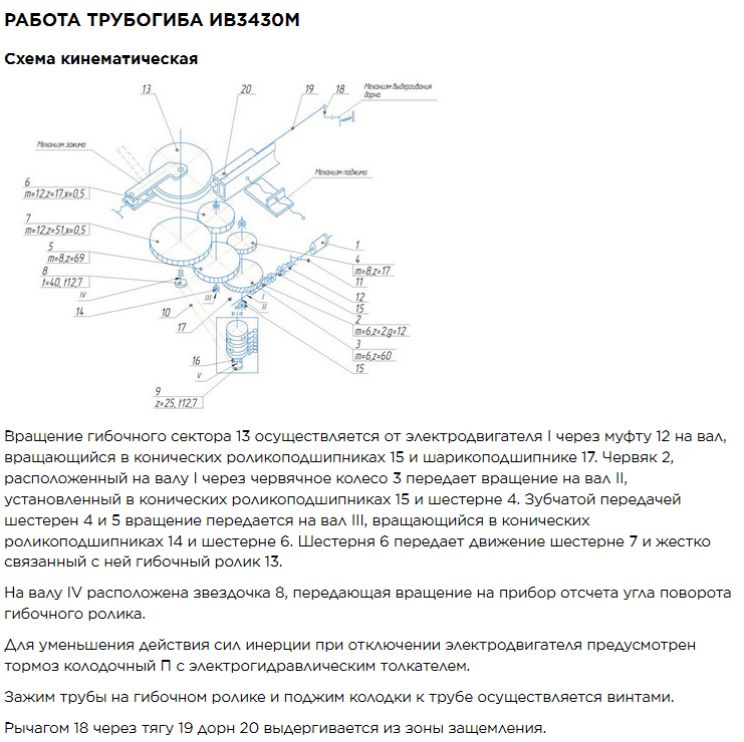

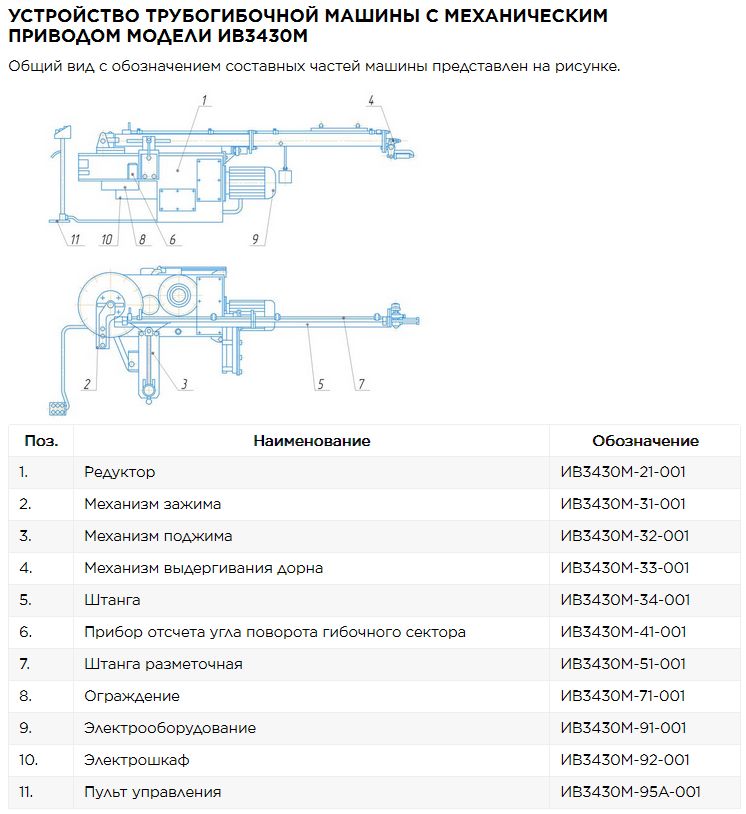

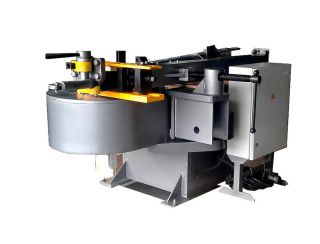

ЕВРОМАШ. Трубогибы. Станок трубогибочный ИВ3430
ИВ 3430
Сертификаты соответствия
РОСС RU. КПО3. В00026





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРУБОГИБОЧНЫХ МАШИН
Основные технические характеристики ИВ 3428 ИВ 3429 ИВ 3430
Наибольшие размеры изгибаемой трубы, мм, наружный диаметр 63 76 102
Наибольшие размеры изгибаемой трубы, мм, толщина стенки 4 5 5
Наименьший диаметр изгибаемой трубы, мм 25 25 40
Внутренний радиус гибочного инструмента, мм, наибольший 320* 320* 210*
Внутренний радиус гибочного инструмента, мм, наименьший 1,5Д** 1,5Д** 1,5Д**
Расстояние от оси центра гибочного ролика до места превышения конца оправки, мм 3000 3000 3000
Угол поворота гибочного инструмента, град. 210 210 210
Частота вращения гибочного инструмента об/мин. 2,5;5 2,5;5 2;4
Мощность электродвигателя, Квт 5,5 7,2 12,5
Габаритные размеры в плане, мм (слева - направо) 3485 3485 3730
Габаритные размеры в плане, мм (спереди - назад) 1370 1370 1930
Высота над уровнем пола, мм 1355 1355 1160
Масса машины с комплектом инструмента 1100 1250 2100
*- За отдельную плату изготавливается гибочный инструмент с внутренним радиусом до 500 мм
**Д - диаметр изгиба трубы


Стандартная комплектация на трубогибочные станки

ИВ3430
Ролик 31/2" - d102 Rвн=210мм Rср=261мм
Ролик 3" - d89 Rвн=160мм Rср=204.5мм
Ролик 21/2" - d76 Rвн=120мм Rср=158мм
Ролик 2" - d60 Rвн=92.5мм Rср=122.5мм
Ролик 11/2" - d48 Rвн=80мм Rср=104мм
Ролик 11/4" - d42 Rвн=70мм Rср=91мм

ИВ3428
Ролик 2" - d60 Rср=123мм
Ролик 11/2" - d48 Rср=123мм
Ролик 11/4" - d42 Rср=90мм
Ролик 1" - d34 Rср=71мм
Ролик 3/4" - d26 Rср=50мм

ИВ3429
Ролик 21/2 " - d76 Rср=328мм
Ролик 2" - d60 Rср=123мм
Ролик 11/2" - d48 Rср=123мм
Ролик 11/4" - d42 Rср=90мм
Ролик 1" - d34 Rср=71мм
Ролик 3/4 " - d26 Rср=50мм

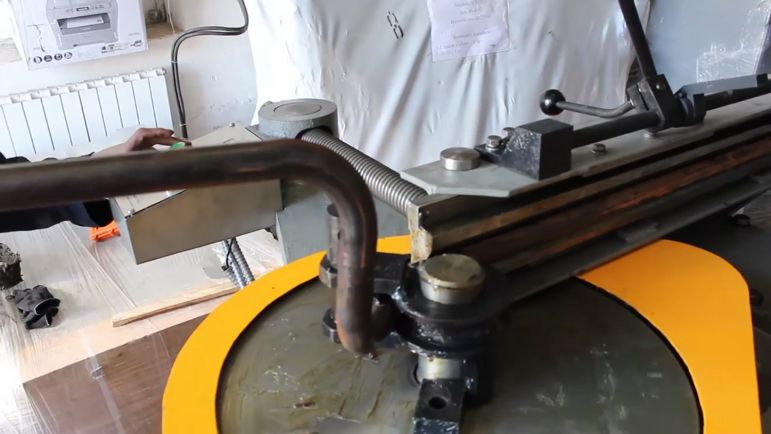

ЕВРОМАШ. Трубогибы. Образец изгибаемых труб
ОБРАЗЦЫ ИЗГИБАЕМЫХ ТРУБ
- труба (красная) d102 - 3,5-4,5 мм
- из нержавейки d34 - 2 мм
- профильная 15х30 - 2 мм
- квадратная 30х30 -2,5 мм


ЕВРОМАШ. Трубогибы. Образец роликов
ОБРАЗЦЫ РОЛИКОВ
- ролик Rср 400 под трубу d108
- ролик Rср 123 под трубу d60
- ролик Rср 103 под трубу d48
- ролик Rср 90
- под трубу d42
- ролик Rср 71 под трубу d34
