Промышленные консольные насосы Серия Wilo-NL

Одноступенчатый низконапорный центробежный насос с осевым всасыванием согласно стандартам EN 733 и ISO 5199, установленный на фундаментальной раме.

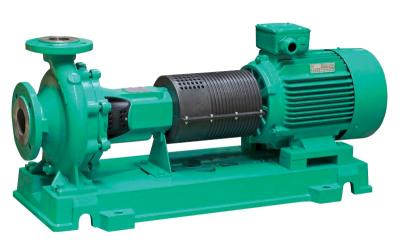

Промышленные консольные насосы Wilo-NL

Применение

  • Для перекачивания чистой или слабо загрязненной воды (макс. 20 частей на миллион) без твердых примесей для задач циркуляции, подачи и повышения давления
  • Для перекачивания воды в системах отопления согласно VDI 2035, водогликолевых смесей, охлаждающей/холодной и хозяйственной воды
  • Для использования в системах коммунального водоснабжения и орошения, для зданий и сооружений, в общих отраслях промышленности, на электростанциях и т. д.

Обозначение

Пример NL 40/200B-11/2
NL Стандартный насос с осевым всасыванием
40 DN для напорного фланца
200B Номинальный диаметр рабочего колеса
11 Номинальная мощность мотора в кВт
2 2 -полюсный мотор

Особенности/преимущества продукции

  • Скользящее торцевое уплотнение Burgmann с конусной уплотнительной камерой
  • Фирменная защита вала
  • Подключения SPM для датчиков вибраций и температуры
  • Прогиб вала согласно DIN ISO 5199
  • Шарикоподшипник больших размеров с постоянной смазкой (исполнение 2Z)

Объем поставки

  • Насос со свободным концом вала или
  • Насос на фундаментальной раме с муфтой и защитой муфты, без мотора или
  • полностью монтированный на фундаментальной раме насос с электромотором
  • Корпус: EN?GJL 250 ? серый чугун; Рабочее колесо: EN-GJL 250 - серый чугун или CC480K-GS - бронза; Скользящее торцевое уплотнение; Стандартная или сменная муфта
  • Инструкция по монтажу и эксплуатации

Материалы

  • Корпус насоса
    • Спираль из серого чугуна с антивихревыми ребрами
    • с расположенным по оси всасывающим и радиальным напорным патрубком и вылитыми монтажными лапами
    • Размеры и гидравлика согласно DIN EN 733
    • Фланцы PN 16 согласно DIN 2533 (DN 200 ? PN 10/DIN 2532)
  • Стандартное скользящее торцевое уплотнение AQ1EGG для воды до 140 °C
  • Сальниковое уплотнение для воды до 110 °C

Описание/конструкция

  • одноступенчатый низконапорный центробежный насос на фундаментальной раме с осевым всасывающим патрубком с прифланцованной опорой подшипника и осевым креплением для подвижно подсоединенных приводов
  • Опционально можно приобрести сменные муфты (втулочную муфту), благодаря которым при демонтаже моторного блока мотор можно оставить в прежней позиции.
  • Изгиб вала соответствует требованиям ISO 5199

Ввод в эксплуатацию

  • В случае установки насосов с частотой вращения 2900 об/мин в жилых зданиях необходимо принять соответствующие меры по снижению уровня шумов.
  • Характеристики и специфические значения мощности насоса зависят от перекачиваемой среды. Характеристики и значения мощности значительно отличаются от обычных при перекачивании жидкостей, чья плотность и/или вязкость отличаются от соответствующих значений воды. Придерживаться таблицы "Рекомендуемые предельные значения для определения параметров"! Рекомендуемые предельные значения для определения параметров рассчитываются следующим образом: Qоптим. (расход, при котором насос достигает своего наивысшего коэффициента полезного действия) считать с отдельной рабочей характеристики; Факторы Qмин и Qмакс приведены в таблице "Рекомендуемые предельные значения для определения параметров". Qмин опред. парам. = Qмин x Qоптим. Qмакс опред. парам. = Qмакс x Qоптим. Пример: Типоразмер NL 32-125 Qмин = 0,3 x 8 = 2,4 м3/ч Qмакс = 1,2 x 8 = 9,6 м3
  • мощность насоса зависит от нагрузки Все стандартизованные насосы Wilo оснащены стандартными моторами IEC. Приборы управления Wilo используются для автоматического регулирования частоты вращения в зависимости от нагрузки насосов, приводимых в действие стандартными моторами любого типа.
  • Режим работы «основной/резервный»

Принадлежности

Автоматический контроль частоты вращения:

Система регулирования насосов Wilo для автоматического, бесступенчатого регулирования мощности насосов. Дополнительную информацию см. в главе „Приборы управления и системы регулирования“.
