Комплект поставки и технология монтажа градирен ЕВРОМАШ

Схема градирни ЕВРОМАШПроцесс монтажа градирен ЕВРОМАШ является простым и приятным. Собираются наши градирни очень легко и быстро. Для их монтажа не требуются специализированные монтажные бригады, что экономит значительные средства нашим потребителям, купившим это оборудование.

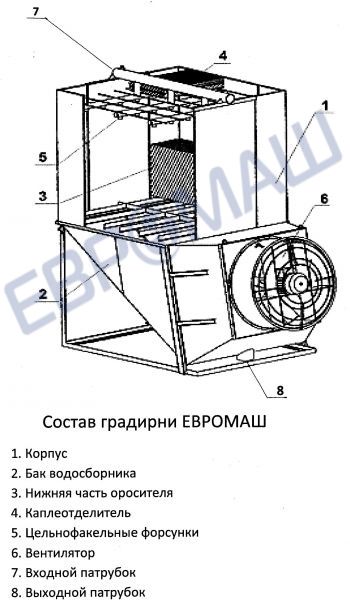

Справа Вы видите схему нашей градирни в разрезе с описанием ее состава.

Поставляются все наши водоохладители в разобранном виде. Каждая градирня поставляется узлами полной заводской сборки:

  • вентилятор осевой в сборе с нижней частью градирни, служащей для сбора капель и струй охлажденной воды и крепления вентилятора;
  • блок тепломассообменный (верхняя часть градирни) – в сборе.

На больших градирнях (начиная от градирни ЕВРОМАШ-350 и выше) вентилятор поставляется отдельно и крепится к нижней части градирни болтами по прибытии на место установки.

Таким образом, сборка градирни в работоспособное устройство производится максимум тремя подъемами погрузчика или крана (для больших градирен обычно используется автокран, поскольку вес наиболее тяжелого узла самой большой градирни – ЕВРОМАШ-2400 – не превышает 2,5 тонн).

На фотографиях в самом низу этой страницы Вы можете увидеть процесс разгрузки градирни ЕВРОМАШ-2400 на объекте у нашего потребителя.

По доставке к месту монтажа части вставляются друг в друга, как это показано на рисунке ниже слева.

Затем место соединения частей герметизируется герметиком, входящим в комплект поставки, а сама градирня крепится при необходимости к месту своей установки болтами, отверстия под которые высверливаются в раме по месту.

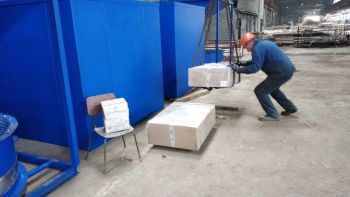

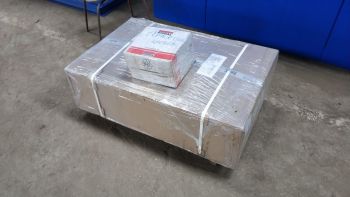

Комплектацию градирни герметиком можно увидеть на рисунке ниже справа, на котором отчетливо видно герметик, примотанный яркой желтой липкой лентой к ножке нижней части градирни. Это - градирня ЕВРОМАШ-70. На более крупных градирнях, где герметика нужно больше, он поставляется в отдельной коробке.

Компактные вентиляторные градирни ЕВРОМАШ Компактные вентиляторные градирни ЕВРОМАШ

Таким образом, потребитель спокойно и легко собирает приобретенный товар без привлечения сторонних организаций. Мы специально разрабатывали нашу продукцию таким образом, чтобы облегчить ее сборку и монтаж для наших потребителей. Мы уверены в том, что сборка, монтаж и эксплуатация наших градирен принесет Вам только удовольствие!

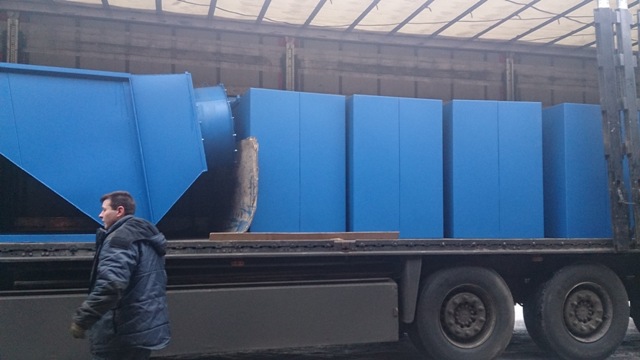

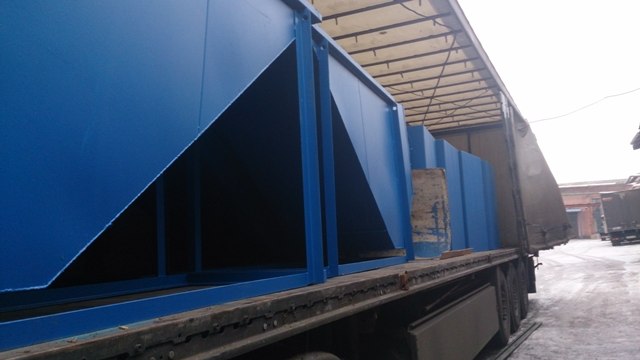

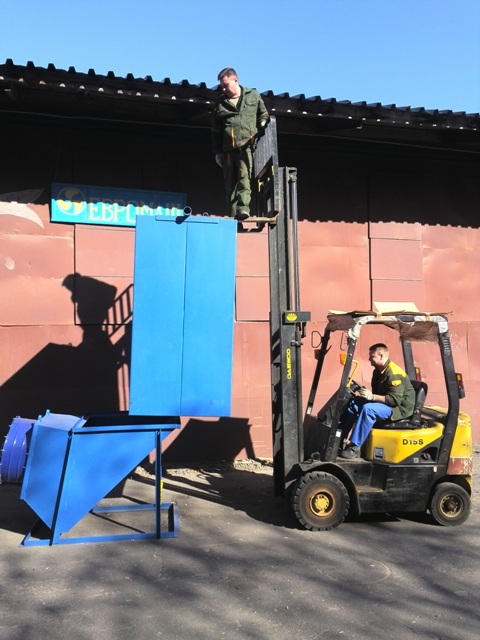

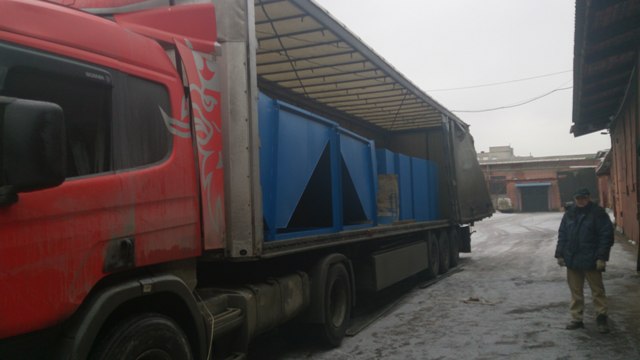

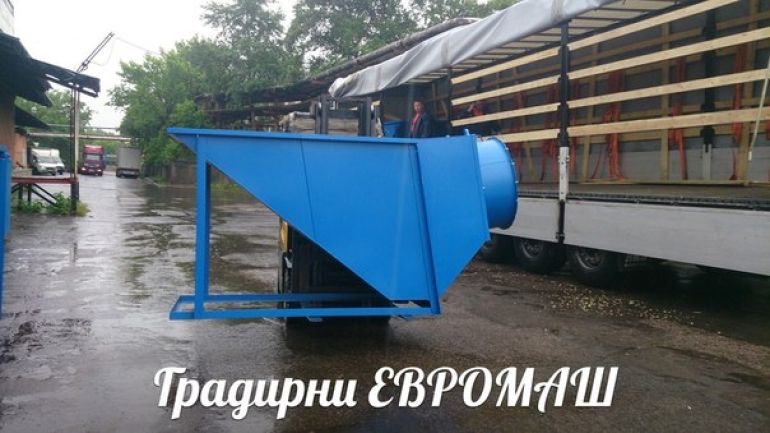

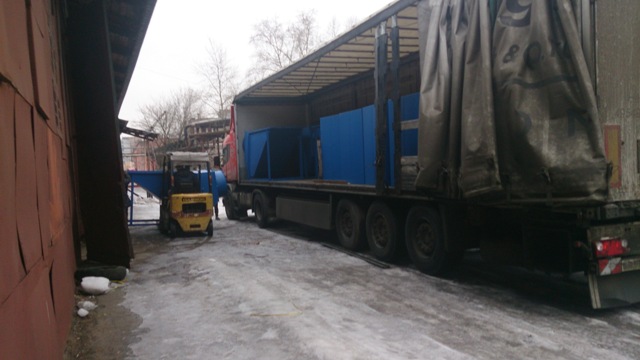

Ниже приведены фотографии с примером погрузки градирен ЕВРОМАШ-190 из углеродистой стали в количестве четырех штук на нашем складе.

Компактные вентиляторные градирни ЕВРОМАШ Компактные вентиляторные градирни ЕВРОМАШ
Компактные вентиляторные градирни ЕВРОМАШ Компактные вентиляторные градирни ЕВРОМАШ

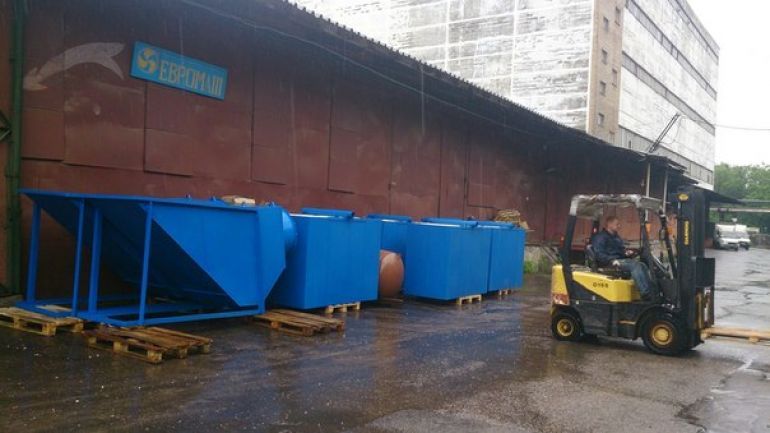

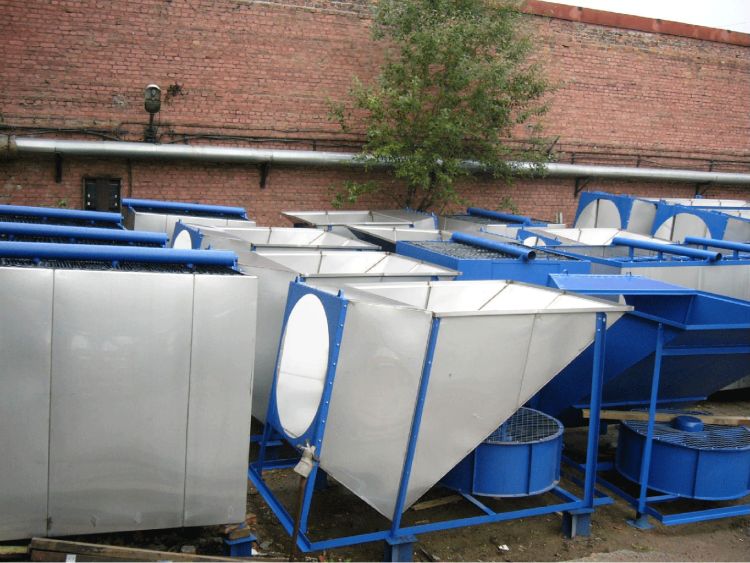

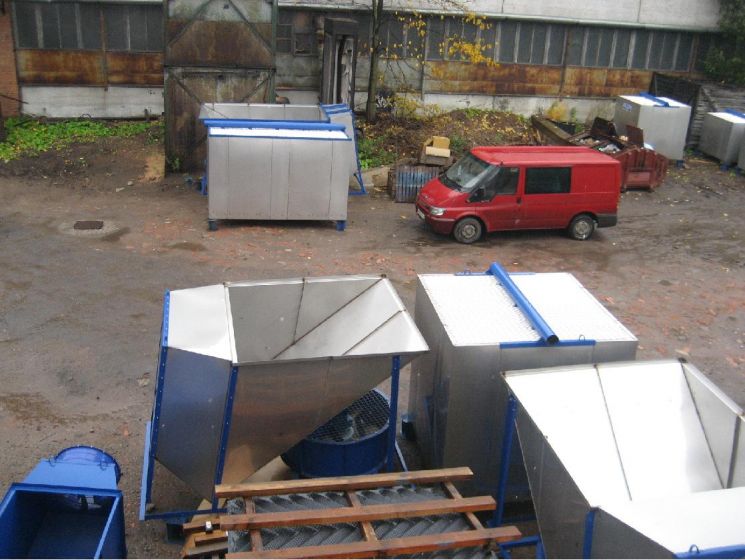

Ниже приведены фотографии готовых к отгрузке градирен на нашем производственном складе.

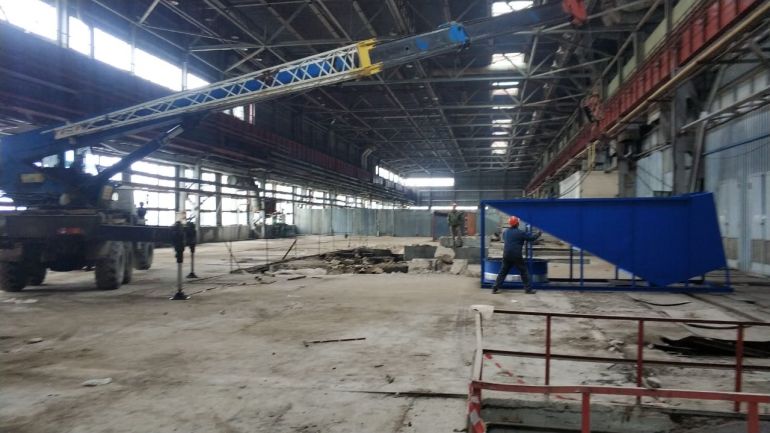

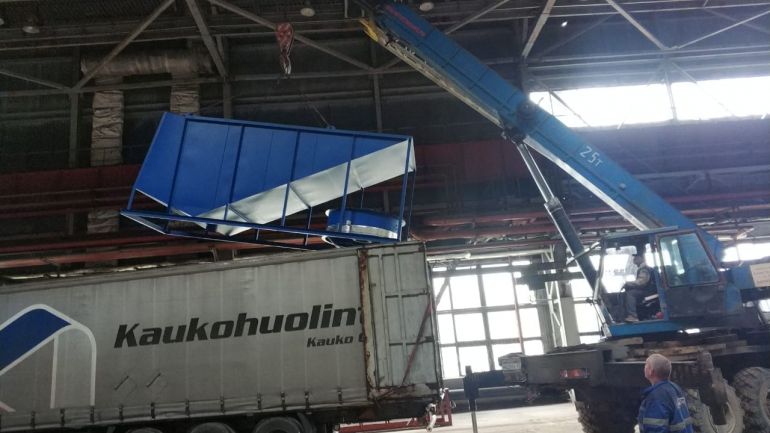

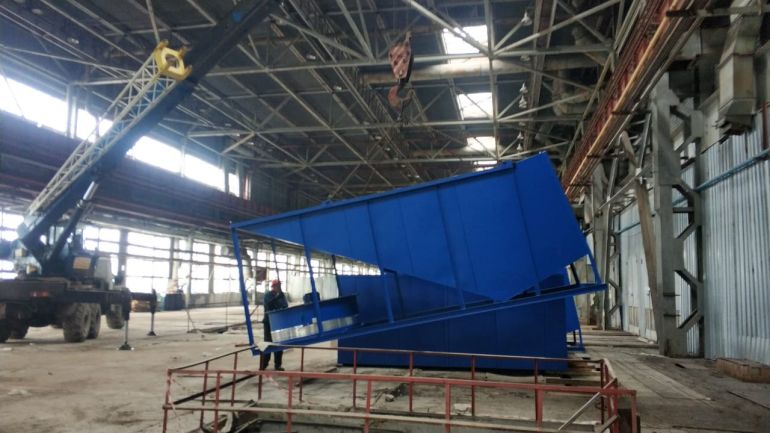

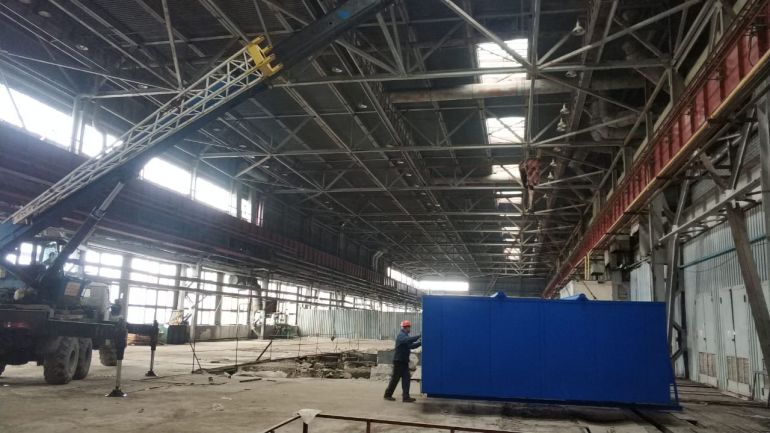

Ниже приведены фотографии с разгрузки градирни ЕВРОМАШ-2400 на объекте у нашего потребителя.

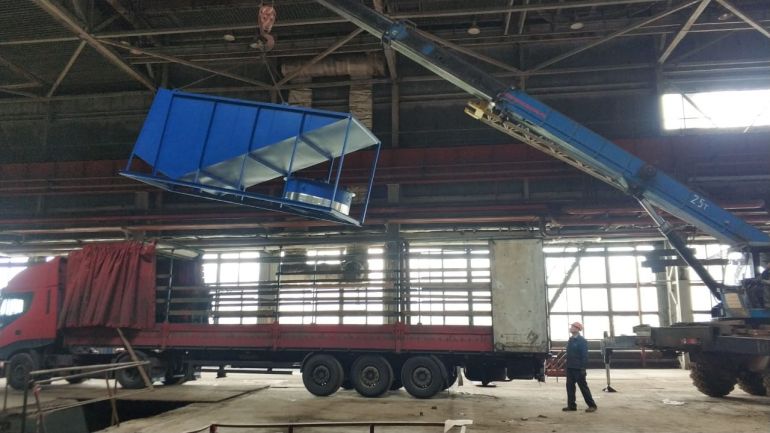

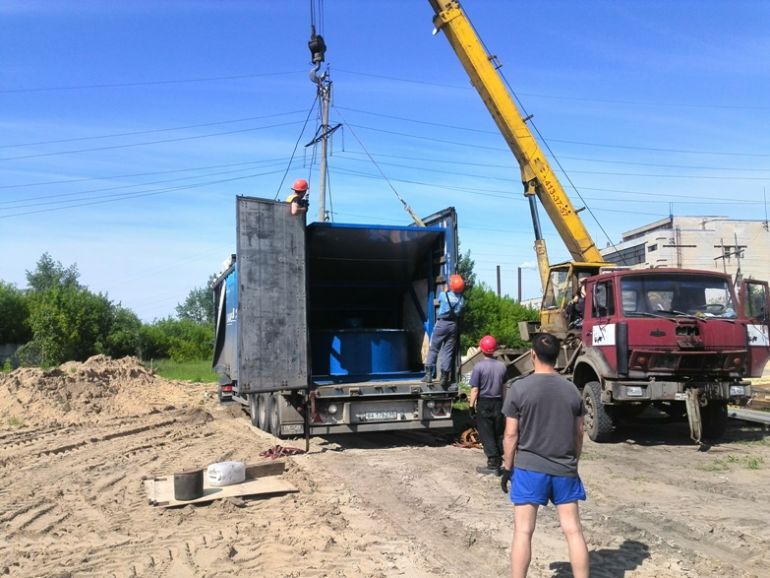

Разгрузка градирни ЕВРОМАШ-2400 на объекте потребителя
Разгрузка градирни ЕВРОМАШ-2400 на объекте потребителя

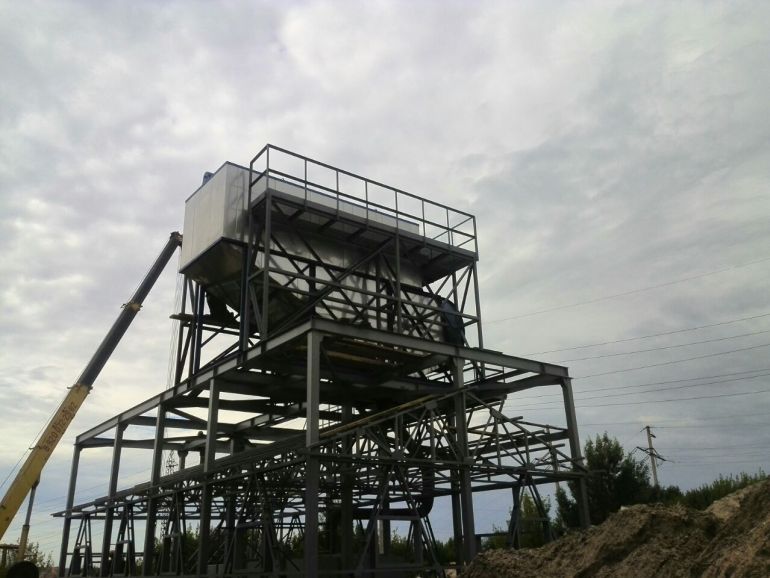

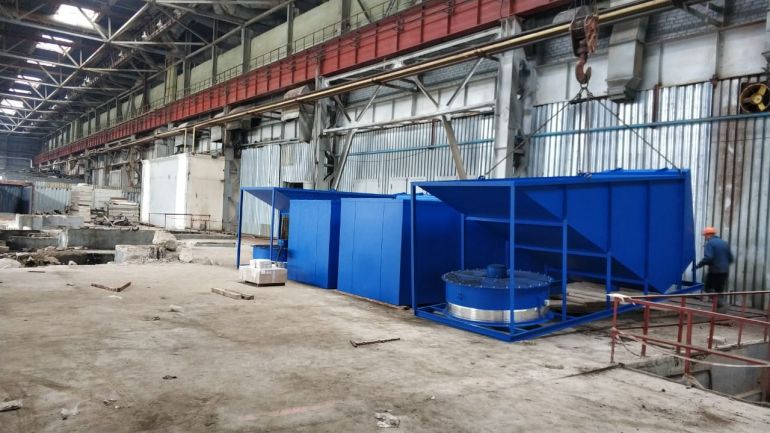

Градирня ЕВРОМАШ-2400 установленная на объекте потребителя


Основные данные, необходимые для подбора водоохладителя:

Расход охлаждаемой воды, м³/час *
Температура воды, поступаемая из охлаждаемого оборудования на вход водоохладителя, °C *
Желаемая температуры воды на выходе из водоохладителя, °С *
Регион установки водоохладителя *
Контактные данные и дополнительные сведения *
