Приложение Н. Расположение отверстий под фундаментные болты

Рисунок Н.1 – Расположение отверстий под фундаментные болты

Аппараты АВО (аппараты воздушного охлаждения) используются для охлаждения и конденсации различных сред, типа газа, жидкостей, пара.

Монтаж аппаратов должен производиться в соответствии с требованиями, указанными в действующих нормативных документах. При этом в обязательном порядке должна быть обеспечена проверка опоры и фундамента на соответствие высотной отметке, вертикальных и горизонтальных показателей, расположения в плане.

При сборке АВО на фундамент могут быть использованы установочные винты, инвентарные домкраты или пакеты подкладок из металла. При монтаже аппаратов АВО с помощью установочных винтов, следует расположить на фундаменте опорные пластины, которые должны соответствовать положению винтов, произвести горизонтальное выравнивание, поосевую регулировку расположения аппарата, регулировку по горизонтали и высоте.

После чего произвести фиксацию установочных винтов с помощью стопорных гаек, и частичное затягивание гаек фундаментных болтов. Перед реализацией следующего этапа – подливка бетонной смесью – необходимо сначала защитить резьбу винтов любыми защитными материалами, затем произвести подливку конструкции. После этого должна быть произведена контрольная проверка положения конструкции, и окончательное затягивание фундаментных болтов.

При использовании инвентарных домкратов, монтаж аппаратов АВО следует начинать с разметки и выравнивания фундамента, где будут установлены домкраты. После установки домкратов и их регулировки по высоте, на домкраты устанавливается оборудование и производится выверка его положения. После этого следует произвести частичное затягивание гаек на фундаментных болтах, и подливку оборудования бетонной смесью. Домкраты могут быть удалены через 48-72 часа.

Расположение отверстий под фундаментные болты для аппаратов АВМ-В, АВМ-Г (с длиной труб 1,5м, 3м), аппаратов АВГ, 2АВГ, АВГ-В, 1АВГ-ВВП (с длиной труб 4м, 8м), аппаратов АВЗ, 1АВЗ, АВГ-160Г, АВОГ-1, аппаратов АВЗ-Д, 2АВЗ-Д – рисунок Н.1.

Расположение отверстий под фундаментные болты для аппаратов 1АВГ-160 – рисунок Н.2а, для аппаратов 2АВГ-75, 2АВГ-100 – рисунок Н.2б.

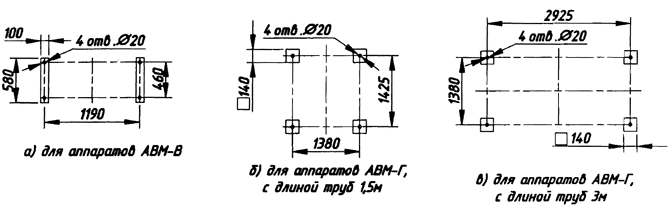

Для аппаратов АВМ-В. Для аппаратов АВМ-Г, с длиной труб 1,5 м. Для аппаратов АВМ-Г, с длиной труб 3 м.

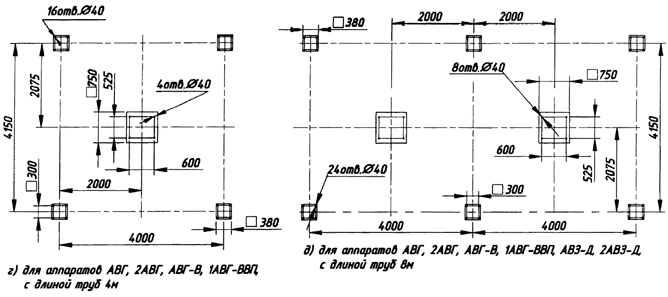

Для аппаратов АВГ, 2АВГ, АВГ-В, 1АВГ-ВВП, с длиной труб 4 м. Для аппаратов АВГ, 2АВГ, АВГ-В, 1АВГ-ВВП, АВЗ-Д, 2АВЗ-Д, с длиной труб 8 м.

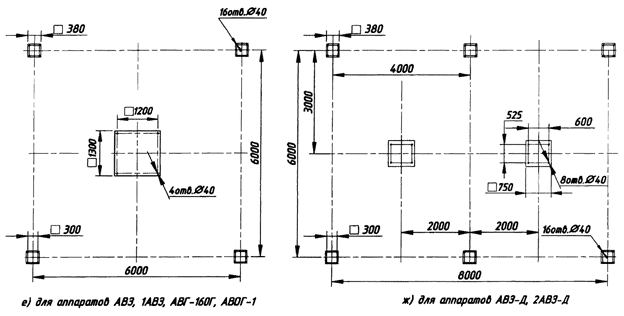

Для аппаратов АВЗ, 1АВЗ, АВГ-160Г, АВОГ-1. Для аппаратов АВЗ-Д, 2АВЗ-Д.

Рисунок Н.2 – Расположение отверстий под фундаментные болты

Для аппаратов 1АВГ-160.
Для аппаратов 2АВГ-75, 2АВГ-100.
