Приложение Д. Аппараты АВГ и 2АВГ

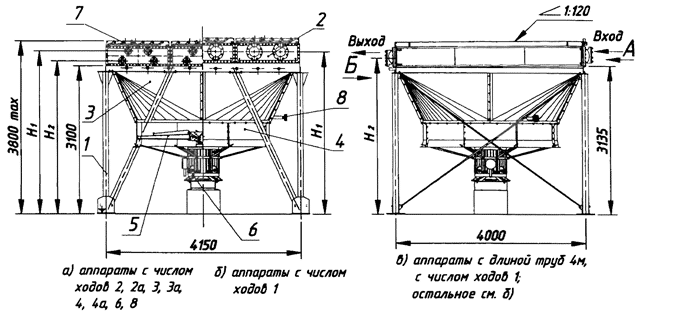

Рисунок Д.1 – Аппараты АВГ и 2АВГ*

Аппараты АВГ представляют собой аппараты воздушного охлаждения горизонтального типа , то есть с горизонтальным расположением теплообменника.

Основное назначение аппаратов АВГ: охлаждение различных сред (вода, раствор этиленгликоля, раствор пропиленгликоля и т.п.).

Область применения: основные отрасли промышленности (химическая, нефтеперерабатывающая, нефтехимическая и др.).

Аппарат АВГ представляет собой металлическую конструкцию, с 3-мя секциями теплообмена (материальное исполнение нержавеющая и углеродистая сталь). Теплообменные секции расположены горизонтально, и состоят из оребренных труб длиной 4м или 8м. Условный коэффициент оребрения труб равен 9; 14,6 и 20.

Каждая из теплообменных секций аппарата может состоять из 4, 6 или 8 рядов труб. Условное давление составляет 0,6 МПа, 1,6 МПа, 2,5 МПа, 4,0 МПа, 6,3 МПа. Если теплообменные секции состоят из труб длиной 4м, площадь поверхности теплообмена аппарата составляет от 875 до 3200 м.кв.; из труб 8 м – площадь поверхности теплообмена аппарата от 1770 до 6400 м.кв.

Среда, нуждающаяся в охлаждении или конденсации, подвергается воздействию воздуха, проганяемого вентилятором. При необходимости, при сборке аппарата возможна установка таких дополнительных элементов, как жалюзи (пневмоприводные или с ручным управлением), подогреватель, увлажнитель, система рециркуляции.

Аппараты воздушного охлаждения 2АВГ состоят из 2-х теплообменных секций. Биметаллические трубы, из которых составлены секции, имеют условный коэффициент оребрения 9, 14,6 и 20. Если теплообменная секция состоит из 4-х рядов труб, число ходов по трубам в секции составляет 1, 2, 4; из 6-ти рядов труб – число ходов по трубам в секции составляет 1, 2, 3, 6.

* – Аппараты 2АВГ материального исполнения Б5 по ГОСТ 51364.

  1. Металлоконструкция
  2. Секция теплообмена
  3. Диффузор
  4. Коллектор вентилятора
  5. Колесо вентилятора
  6. Электродвигатель
  7. Жалюзи
  8. Увлажнитель воздуха
  9. Подогреватель воздуха

Размеры H1, H2 для АВГ см. табл. Д.1, размеры H1, H2 для 2АВГ (Б5) смотрите в табл. Д.2.

Аппараты с числом ходов 2, 2а, 3, 3а, 4, 4а, 6, 8. Аппараты с числом ходов 1. Аппараты с длиной труб 4 м, с числом ходов 1.

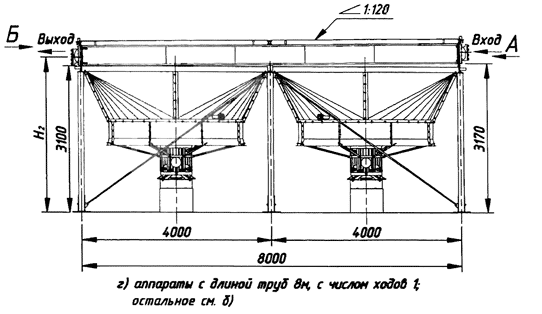

Аппараты с длиной труб 8 м, с числом ходов 1

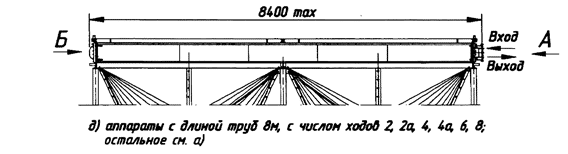

Аппараты с длиной труб 8 м, с числом ходов 2, 2а, 4, 4а, 6, 8

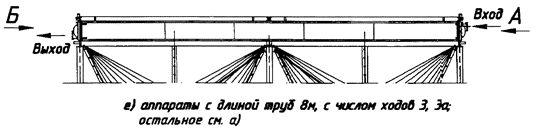

Аппараты с длиной труб 8 м, с числом ходов 3, 3а

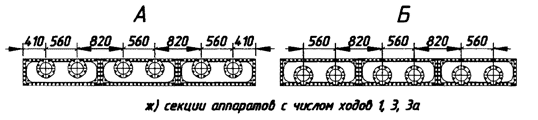

Секции аппаратов с числом ходов 1, 3, 3а

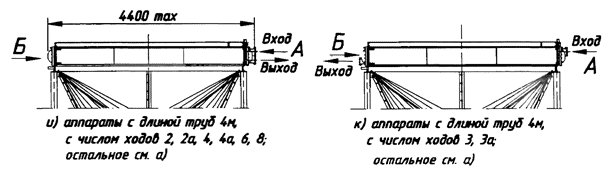

Аппараты с длиной труб 4 м, с числом ходов 2, 2а, 4, 4а, 6, 8; к) аппараты с длиной труб 4 м, с числом ходов 3, 3а

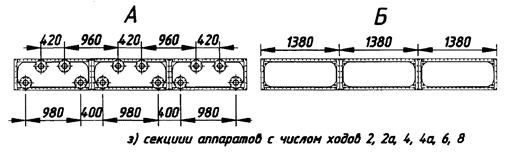

Секции аппаратов с числом ходов 2, 2а, 4, 4а, 6, 8

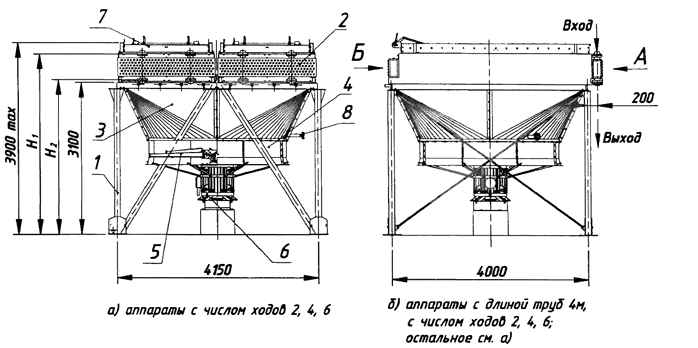

Рисунок Д.2 – Аппараты 2АВГ*

* – Аппараты 2АВГ материальных исполнений по ГОСТ 51364, кроме Б5
  1. Металлоконструкция
  2. Секция теплообмена
  3. Диффузор
  4. Коллектор вентилятора
  5. Колесо вентилятора
  6. Электродвигатель
  7. Жалюзи
  8. Увлажнитель воздуха
  9. Подогреватель воздуха
Аппараты с числом ходов 2, 4, 6. Аппараты с длиной труб 4 м, с числом ходов 2, 4, 6.

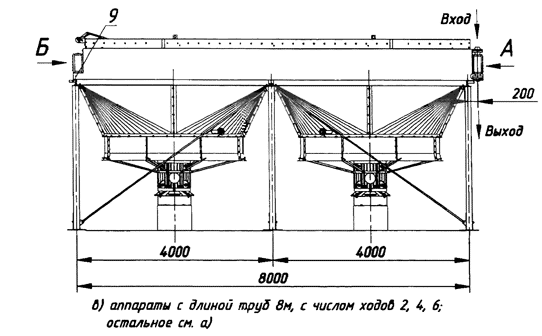

Аппараты с длиной труб 8 м, с числом ходов 2, 4, 6.

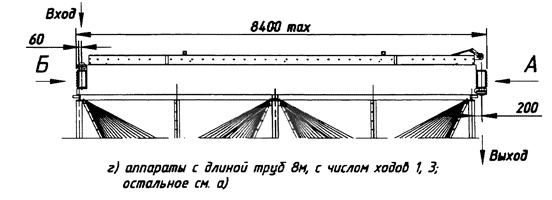

Аппараты с длиной труб 8 м, с числом ходов 1, 3.

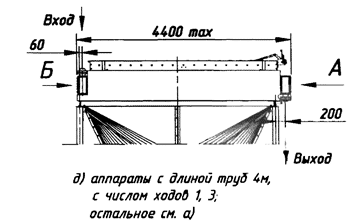

Аппараты с длиной труб 4 м, с числом ходов 1, 3.

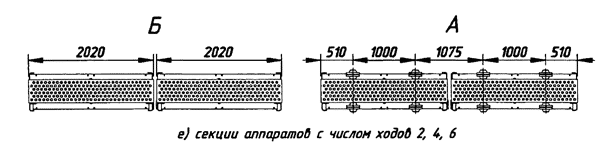

Секции аппаратов с числом ходов 2, 4, 6.

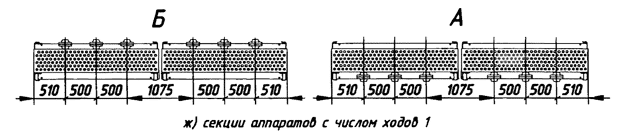

Секции аппаратов с числом ходов 1.

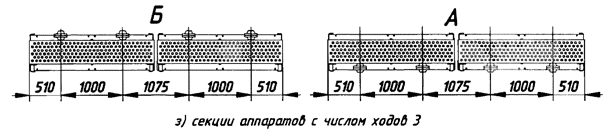

Секции аппаратов с числом ходов 3.

Таблица Д.1. Диаметры штуцеров, габаритные и присоединительные размеры аппаратов АВГ (в миллиметрах)

Число рядов трубКоэффициент оребренияЧисло ходов по трубамУсловный диаметрH1H2
ВходВыход
4911503355
28033053225
1255032853205
45033203210
14,6; 2011503255
28033253255
805033003205
45033403210
6912003280
210033653230
1508033553225
38033903220
1255033803205
6503405
14,6; 2012003280
210034203230
1258033553255
38034303220
805034253205
6503445
8912003280
212534203240
15012534103245
48034803220
15034403205
8503495
14,6; 2012003280
212535103240
1508034453225
48035303220
1255034753205
8503545

Таблица Д.2. Диаметры штуцеров, габаритные и присоединительные размеры аппаратов 2АВГ. Материальное исполнение Б5 (в миллиметрах)

Число рядов трубЧисло ходов по трубамДиаметр условный, ммДлина труб, м
48
H1H2H1H2
411503325325533553255
280322533253225
4503340321034303210
612003400328034303280
21003420323033203230
3803460322034903220
6503445320534453205

Таблица Д.3. Диаметры штуцеров, габаритные и присоединительные размеры аппаратов 2АВГ. Материальное исполнение Б1, Б2.1, Б2, Б3, Б3.1, Б4, Б4.1, Б5.1 (в миллиметрах)

Коэффициент оребренияЧисло рядов трубЧисло ходов по трубамДиаметр условный, ммКоличество штуцеров в секцииДавление условное, Мпа
0,6; 1,62,546,3
ВходВыходH1H2H1H2H1H2H1H2
9411503335303150354031403560314035953105
21252235403160354531503560315035903120
41002235303165354531503560315035703140
611503336503150366031403680314037153105
21502236503160366031503675314537153110
31252236503150365531453675314537053115
61002236453165366031503675315036903140
20411503335403155355531403575314036103105
21252235403160355031503565315035953120
4802235353165354031603555316035703140
611503336703150368031403705314037403105
21502236603160367031503690314537253110
31252236703150367531453700314537303115
6802236553165366031603675316036903140
