Пылевые вентиляторы высокого давления ВДП и пылевые вентиляторы ВЦЭП

ЕВРОМАШ. Пылевой вентилятор ВДПГруппа компаний «Евромаш» предлагает своим клиентам поставки пылевых вентиляторов серии ВЦЭП и ВДП в различных исполнениях.

Такое оборудование используется в составе систем вентиляции и обслуживание производственные помещения, цеха и промышленные объекты.

Пылевые вентиляторы ВЦЭП и ВДП характеризуются высокой производительностью, надежностью и долговечностью.

Монтаж, эксплуатация и обслуживание такого оборудования не представляет собой особой сложности, что делает их особенно востребованными на рынке вентиляционного оборудования.

Стоит отметить, что пылевые вентиляторы серии ВЦЭП и ВДП при работе издают немного шума, что также делает их использование более удобным.

Конструкция пылевых вентиляторов ВЦЭП (на фото справа выше) и вентиляторов ВДП (на фото справа ниже) является достаточно сложной, что обусловлено спецификой их применения.

В настоящее время такое оборудование выпускается в нескольких модификациях, имеющих различные габаритные размеры, а также эксплутационные характеристики.

Вместе с этим такое оборудование практически не требует сервисного обслуживания и крайне редко нуждается в ремонте.

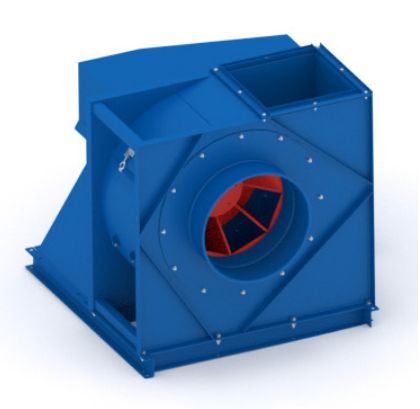

Пылевой вентилятор ВЦЭП

Группа компаний «Евромаш» располагает широким ассортиментом модификаций пылевых вентиляторов ВЦЭП и ВДП, что делает возможным решение практически любых, даже самых сложных или нестандартных задач заказчика.

Персонал предприятия всегда готов предоставить клиентам наиболее подробные консультации по любым вопросам, связанным с монтажом и эксплуатацией данного оборудования.

Богатый опыт поставок таких устройств позволяет работникам группы компаний «Евромаш» предлагать клиентам предприятия помощь в выборе пылевых вентиляторов ВЦЭП и ВДП.

При этом подобранное и поставленное оборудование всегда имеет оптимальные для конкретных условий эксплуатации характеристики, а также соответствует всем требованиям к качеству и надежности.

Пылевые вентиляторы высокого давления ВДП

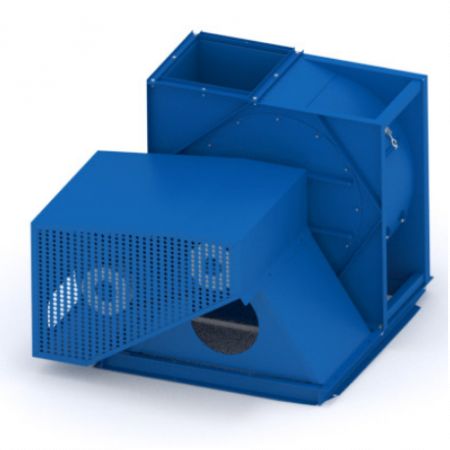

Пылевой вентилятор ВДП-RU. Исполнение 1Пылевые вентиляторы высокого давления ВДП изготавливаются в 2-х исполнениях:

  • Исполнение 1 – рабочее колесо на валу электродвигателя (фото справа);
  • Исполнение 5 – на клиноременной передаче (фото слева ниже).

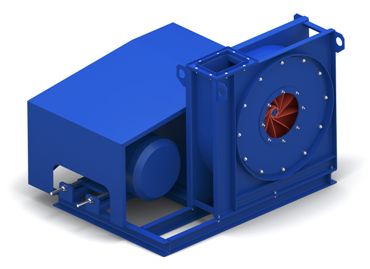

Пылевой вентилятор ВДП-RU. Исполнение 5

Рабочие колеса вентиляторов производятся фирмой «MZAspiratori». Электродвигатель и корпус производятся в России.

Дополнительно вентиляторы могут комплектоваться шкафом управления с частотным регулятором, позволяющим подстраивать вентилятор под характеристику сети.

Вентиляторы на клиноременной передаче комплектуются быстросъемными шкивами и клиновыми ремнями «Optibelt».

Обратите внимание:

Вентиляторы серии ВДП могут использоваться вместо стандартных пылевых вентиляторов типа ВЦЭП, ВР-100-45, ВЦП-6-46, ЦП-7-40.

При этом КПД вентиляторов ВДП-RU, ВДП-GR, ВДП-VM составит 82-87%, при напоре до 13'000 Па, в то время, как КПД вентиляторов типа ВЦЭП, ВР-100-45, ВЦП-6-46, ЦП-7-40 составляет не более 58% при максимальном напоре до 4'000 Па.

Описание пылевых вентиляторов высокого давления ВДП

Описание вентиляторов Фото вентилятора ВДП Фото рабочего колеса
Вентиляторы серии ВДП-RU – вентиляторы высокого и среднего давления с пониженным уровнем шума и КПД до 87%. Предназначены для систем аспирации и пневмотранспорта с содержанием сухих древесных опилок, щепы и гранулированных материалов (кроме волокнистых материалов). Имеют рабочее колесо с передним диском и загнутыми назад лопатками. Развивают давление до 7 000 Па. Вентилятор ВДП-RU Рабочее колесо вентилятора ВДП-RU
Вентиляторы серии ВДП-GR – вентиляторы высокого давления с КПД до 81%. Предназначены для систем аспирации и пневмотранспорта с содержанием сухих древесных опилок и стружки, гранулированных материалов. Имеют рабочее колесо с передним диском и загнутыми назад лопатками. Развивают давление до 9 000 Па. Вентилятор ВДП-GR

Рабочее колесо вентилятора ВДП-GR
Вентиляторы серии ВДП-VM (на фото справа выше) – вентиляторы высокого давления с КПД до 81%. Предназначены для систем аспирации и пневмотранспорта небольшой производительности с содержанием сухих древесных опилок и стружки, гранулированных материалов. Имеют рабочее колесо с передним диском и загнутыми назад лопатками. Вентиляторы ВДП-VM развивают давление до 12 000 Па. Пылевой вентилятор ВДП-VM Рабоче колесо вентилятора ВДП-VM
Вентиляторы серии ВДП-ZB (на фото слева) – вентиляторы высокого и среднего давления с КПД до 60%. Предназначены для систем аспирации и пневмотранспорта небольшой производительности с содержанием древесных опилок и стружки, гранулированных материалов, а также волокнистых материалов. Имеют рабочее колесо без переднего диска с профилированными лопатками. Развивают давление до 9 000 Па. Пылевой вентилятор ВДП-ZB Рабочее колесо вентилятора ВДП-ZB

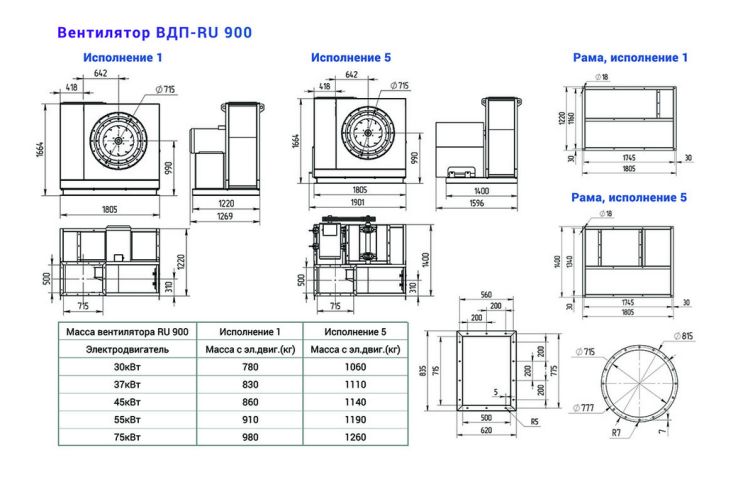

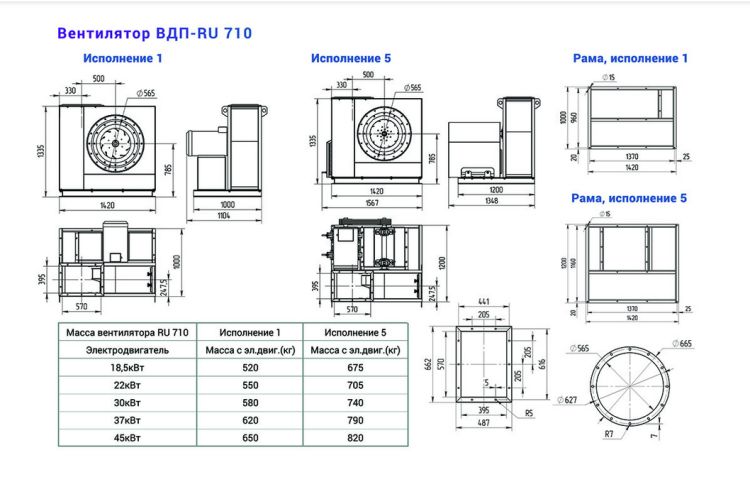

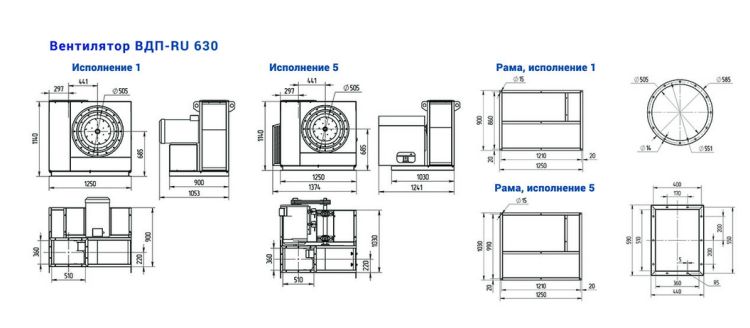

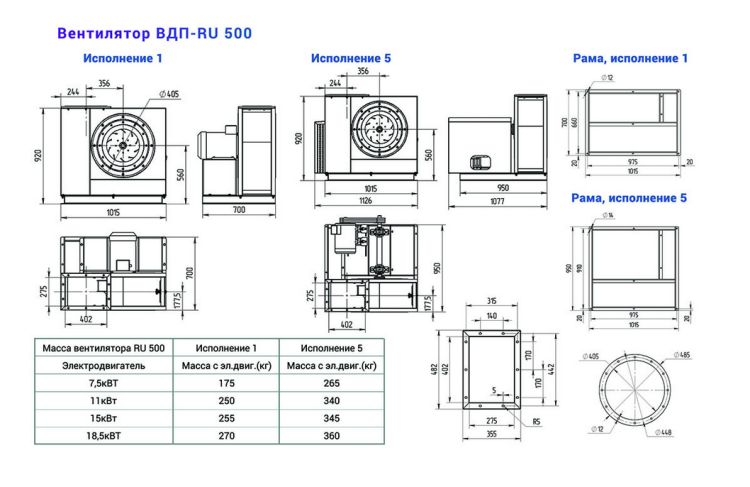

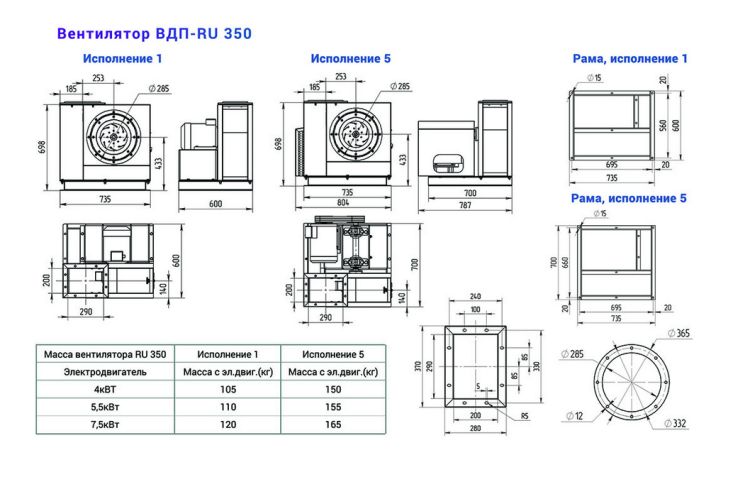

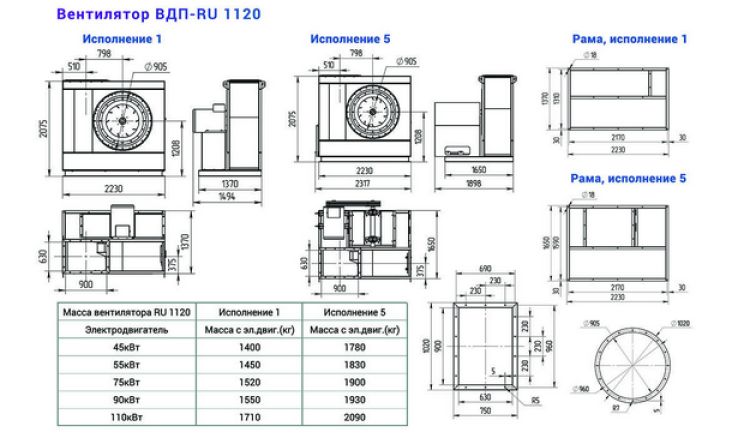

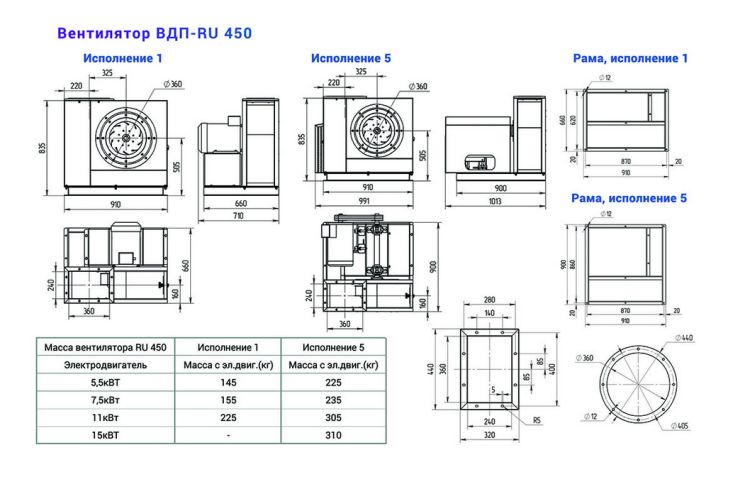

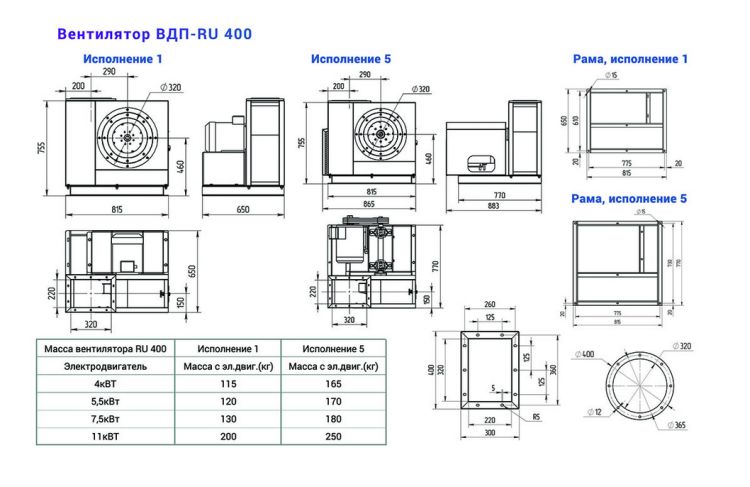

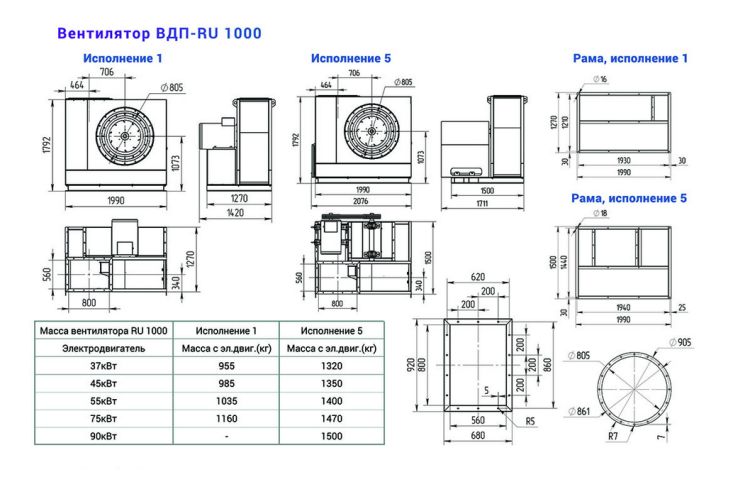

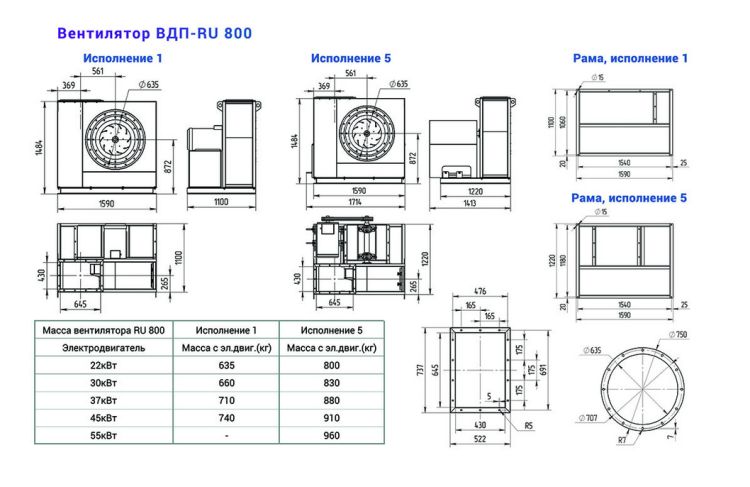

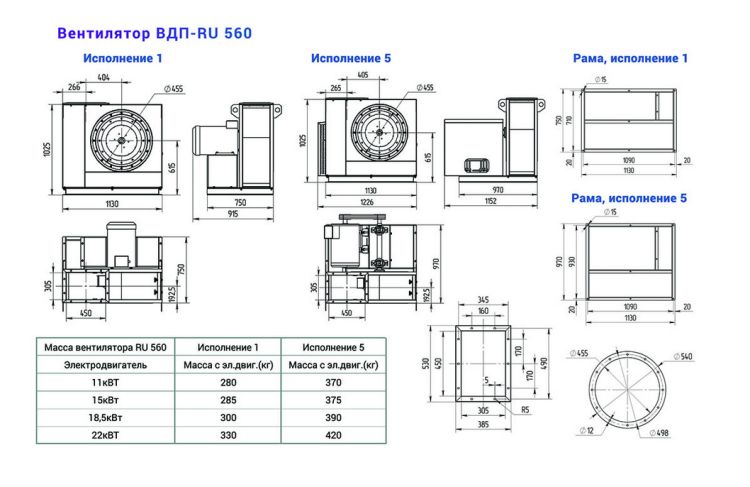

Габаритные и присоединительные размеры вентиляторов ВДП-RU

Габаритные размеры пылевых вентиляторов ВДП-RU. Исполнение 1 Габаритные размеры пылевых вентиляторов ВДП-RU. Исполнение 5

Модель

Н

h

A

Lисп.1

Lmax
исп.1

Lисп.5

Lmax исп.5

е

k

c

m

I

D

ВДП-RU-350

720

435

735

600

600

700

800

140

185

255

200

290

285

ВДП-RU-400

775

460

815

660

670

770

880

150

200

290

220

320

315

ВДП-RU-450

855

505

910

660

700

890

1030

160

220

325

240

360

360

ВДП-RU-500

940

560

1015

700

850

950

1100

177,5

245

360

275

400

405

ВДП-RU-560

1045

615

1130

750

900

970

1150

195

265

405

305

450

455

ВДП-RU-630

1160

685

1250

880

1035

1030

1245

220

295

440

360

510

505

ВДП-RU-710

1360

785

1420

1020

1100

1200

1300

245

330

500

395

570

565

ВДП-RU-800

1510

875

1590

1110

1200

1220

1410

260

365

560

430

645

635

ВДП-RU-900

1680

990

1805

1220

1300

1400

1600

310

415

640

500

715

715

ВДП-RU-1000

1820

1075

1990

1270

1400

1500

1710

340

460

705

560

800

805

ВДП-RU-1120

2080

1195

2230

1370

1500

1620

1830

375

510

800

630

900

905

Условные обозначения:

1. Корпус

2. Рабочее колесо

3. Электродвигатель

4. Входной патрубок

5. Выходной патрубок

6. Рама

7. Защитный кожух

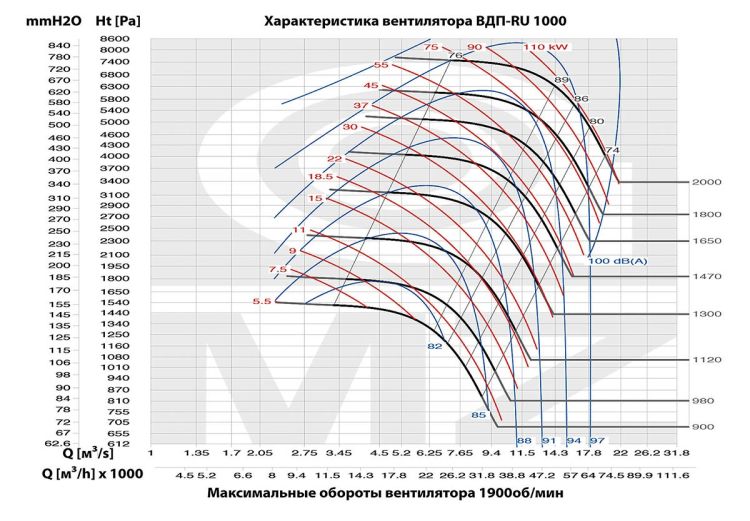

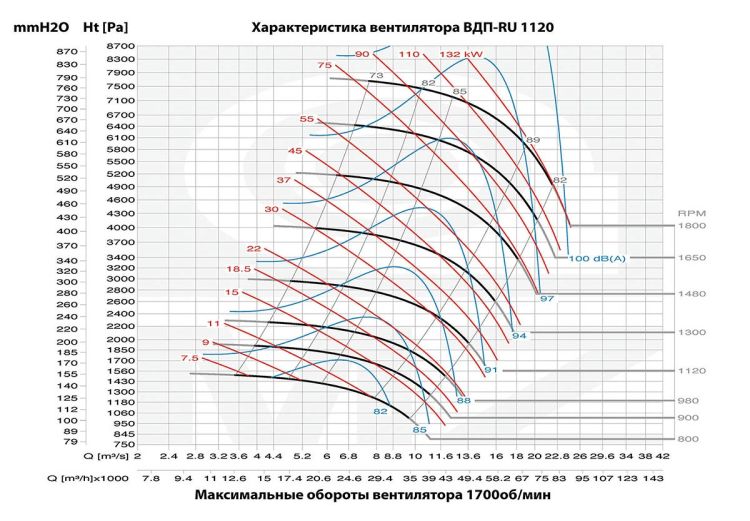

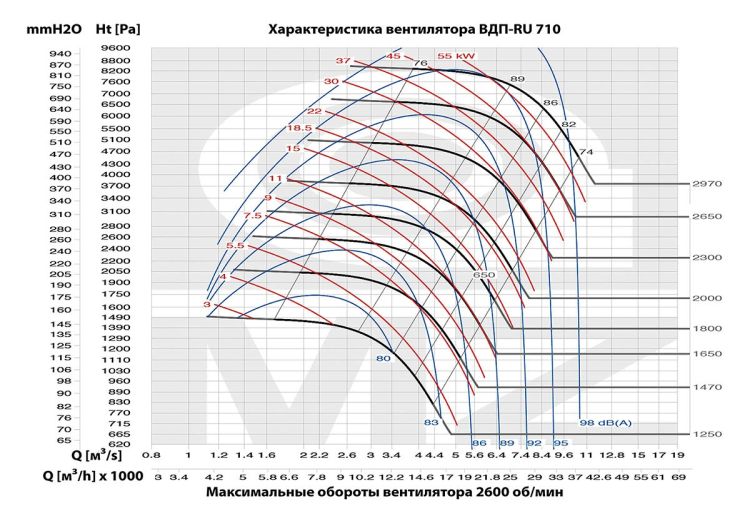

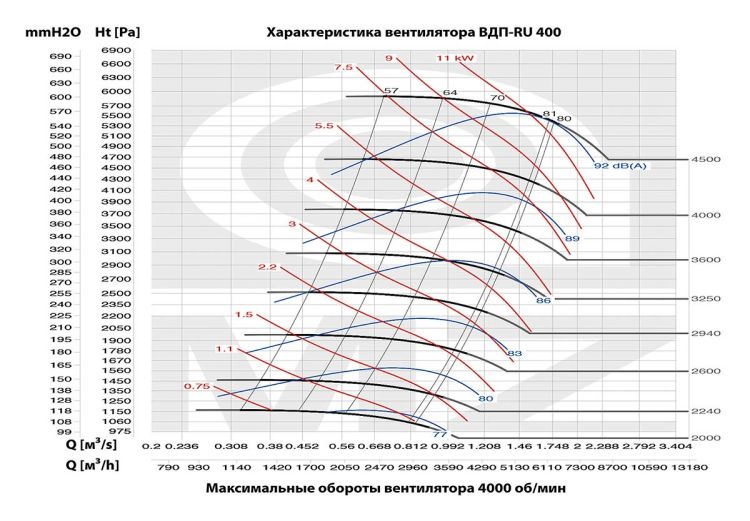

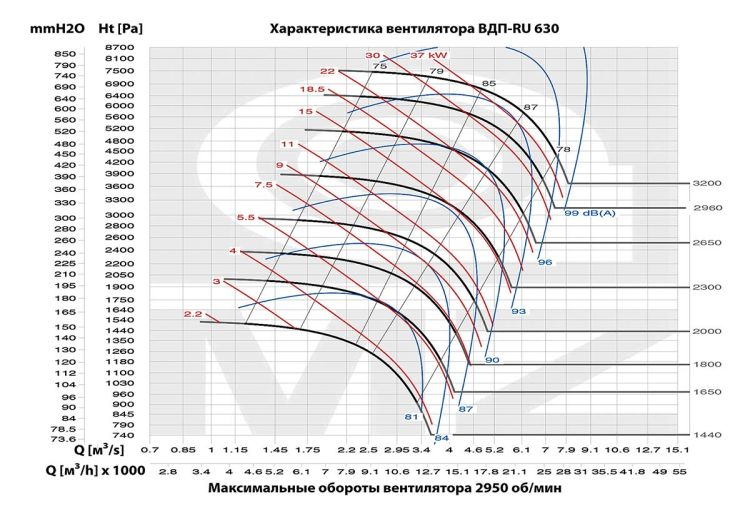

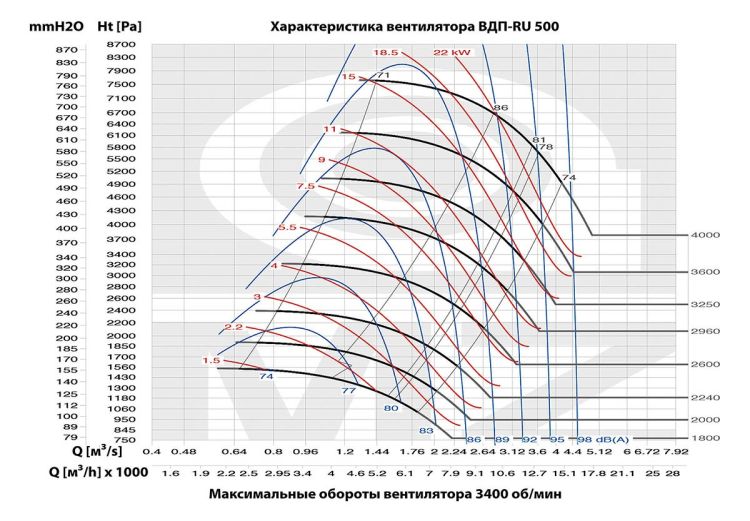

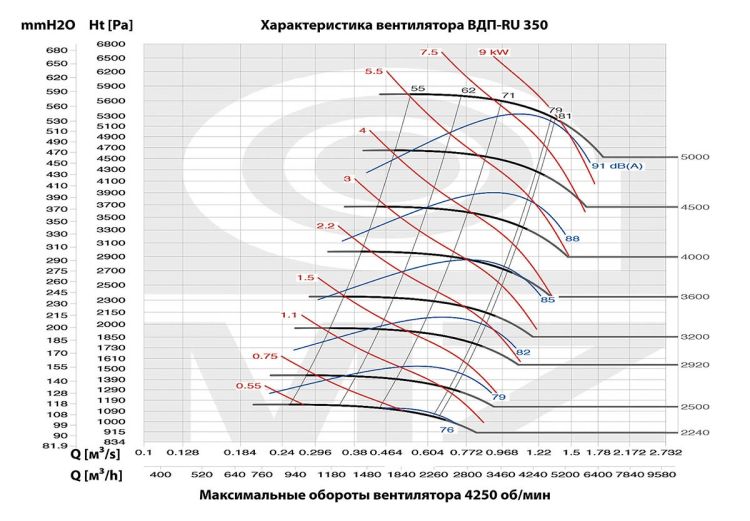

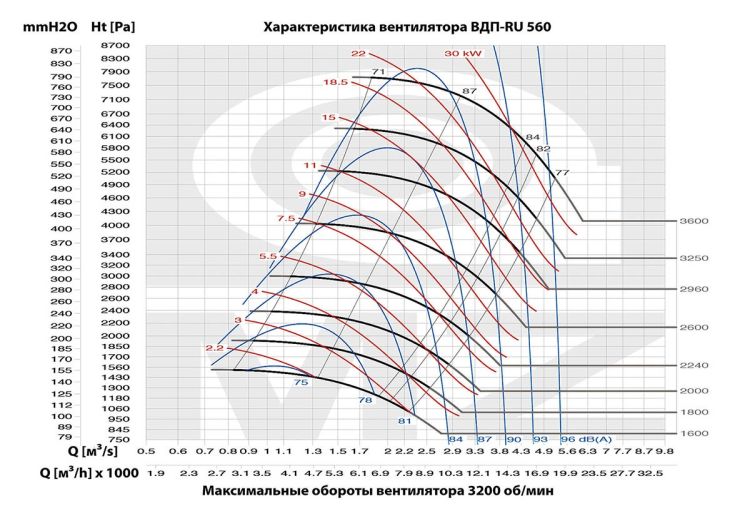

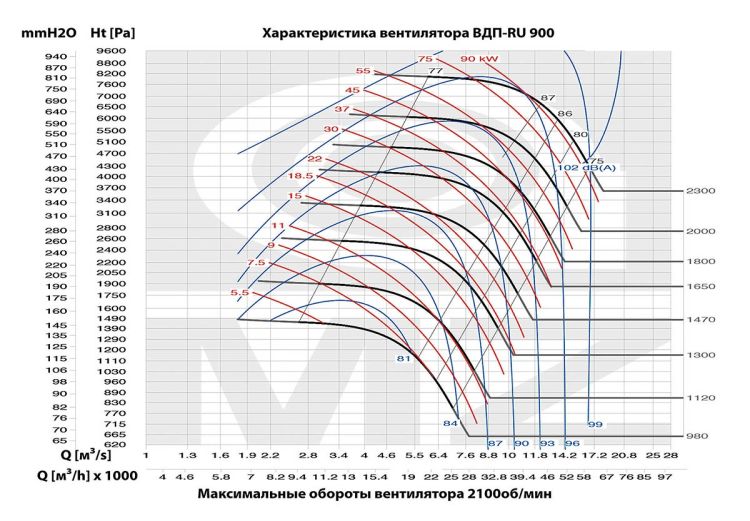

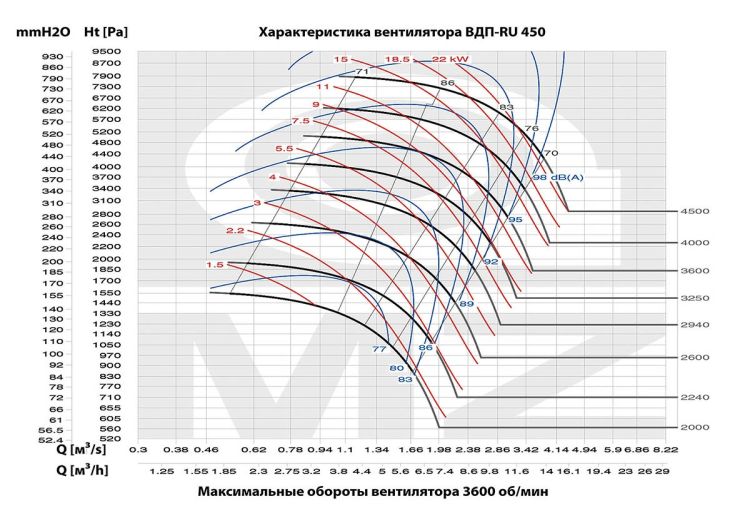

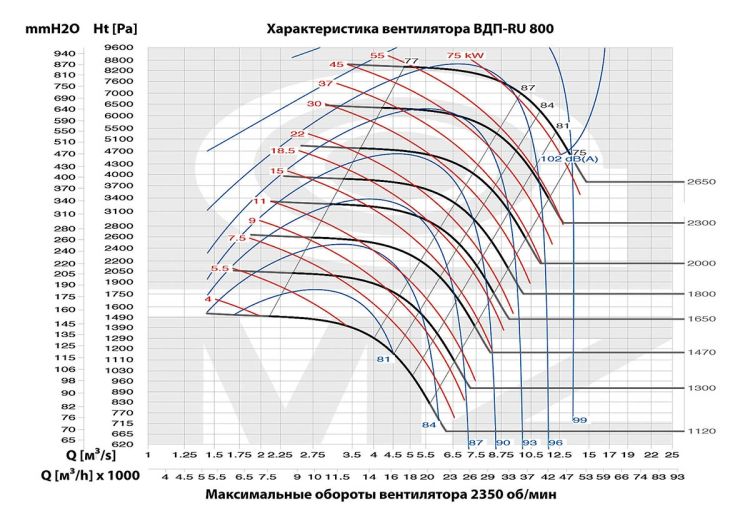

Характеристики производительности пылевых вентиляторов ВДП

Пылевые вентиляторы ВЦЭП

Вентилятор ВЦЭПВентиляторы ВЦЭП предназначены для систем пылеулавливания и пневмотранспорта при гидравлическом сопротивлении сети не более 4000 Па.

Пылевые вентиляторы ВЦЭП изготавливаются на клиноременной передаче в исполнении Л0.

Температура окружающей среды от минус 40 до плюс 40 градусов Цельсия. Умеренный климат, 2-я или 3-я категория размещения. При особенности защиты двигателей от атмосферных воздействий допускается 1-я категория размещения.

Рабочее колесо вентилятора ВЦЭПСодержание пыли и других твердых примесей в перемещаемых средах не более 500 г/м3. Вентиляторы имеют двойной шумоизоляционный кожух. При условии шумоизоляции воздуховодов уровень шума на расстоянии 3 метров не превышает 85 дБА.

Пылевые вентиляторы ВЦЭП не предназначены для работы в системах отбора запыленного воздуха при производстве цемента и железобетонных конструкций.

Технические характеристики радиальных пылевых вентиляторов ВЦЭП

Типоразмер вентилятора Мощность эл.двигателя кВт Частота вращения рабочего колеса об\мин Параметры в  рабочей зоне: Производительность, тыс.м3\час. Параметры в рабочей зоне: Полное давление, Па Вес,кг.
ВЦЭП-3,3* 5,5 2800...3200 2,5...4.0 1500...2400 140
ВЦЭП-4,3  7,5;11 2540...2850 3,0...8,0 1500...3000 290
ВЦЭП-6,3  18,5;22 1660...2300 7,0...14 1500...3500 630
ВЦЭП-8  37;45 1460...1870 12,0...25,0 2000...4000 980

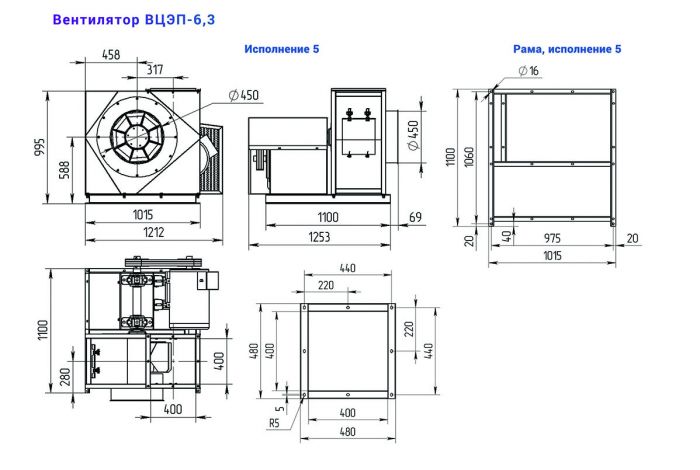

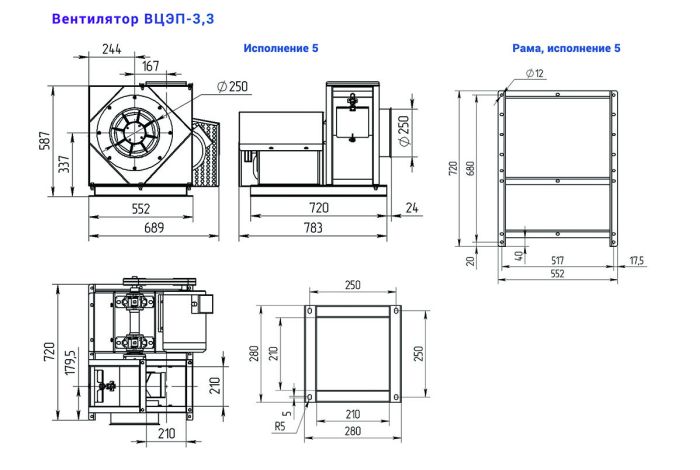

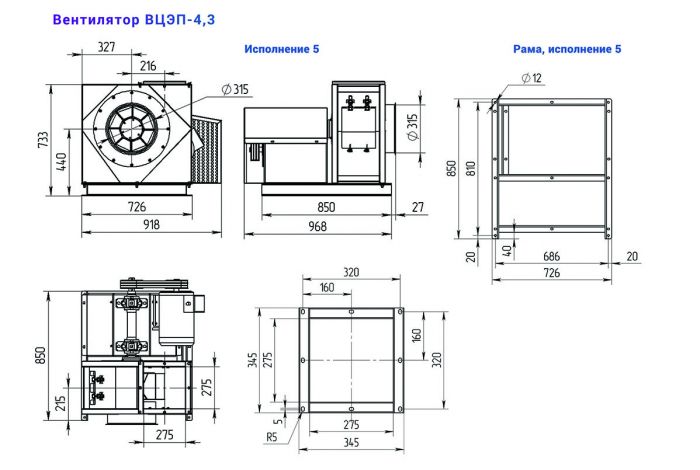

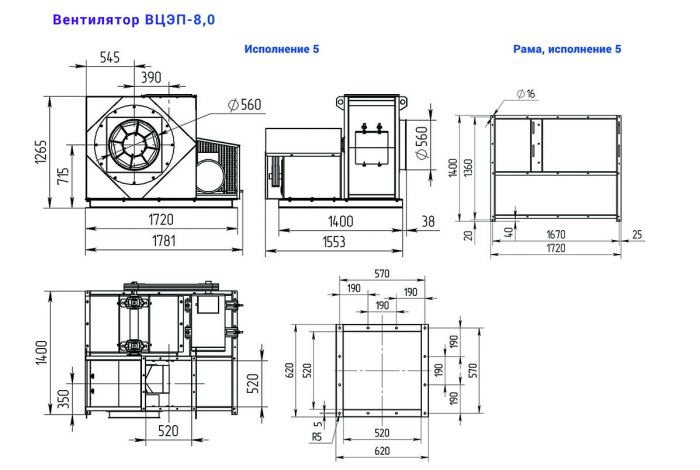

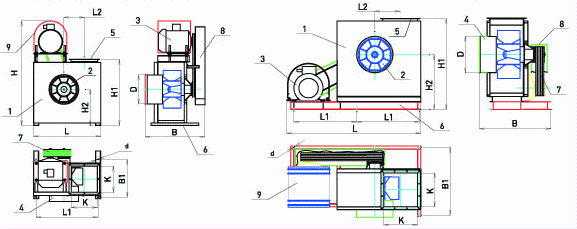

Пылевые вентиляторы ВЦЭП габаритные размеры
Тип H H1 B B1 L L1 L2 K D
Вентиляторы ВЦЭП-3,3 905 560 490 273 545 470 165 210 250
Вентиляторы ВЦЭП-4,3 1165 765 730 505 725 685 215 275 315
Вентиляторы ВЦЭП-6,3 1020 1020 925 585 1035 955 315 405 450
Вентиляторы ВЦЭП-8,0   1407 1090 1050 2060 970 400 560 560

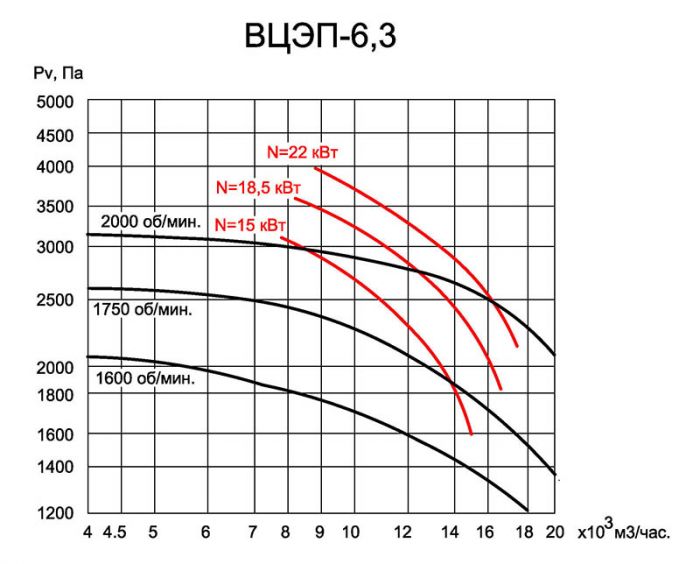

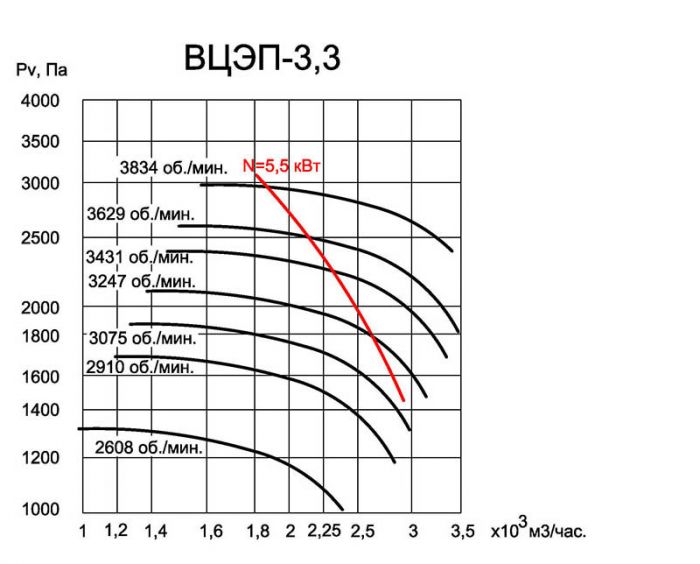

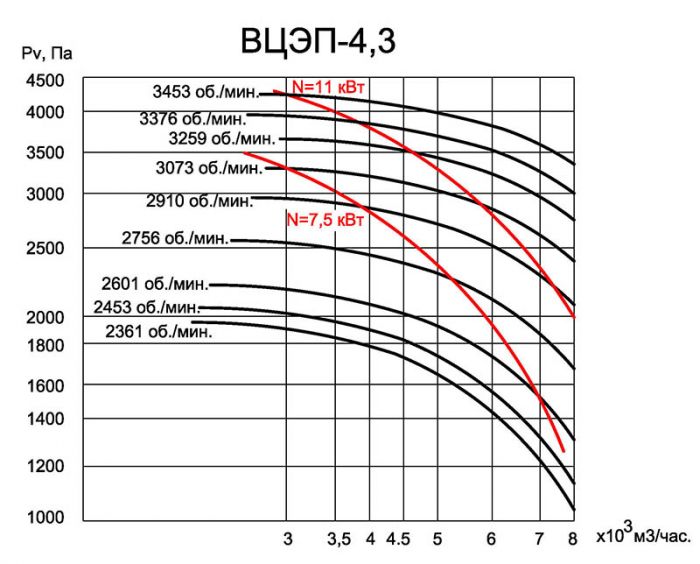

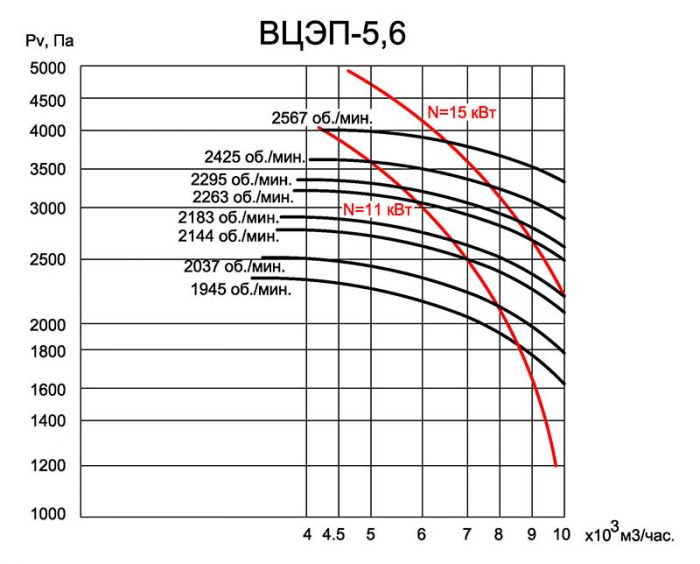

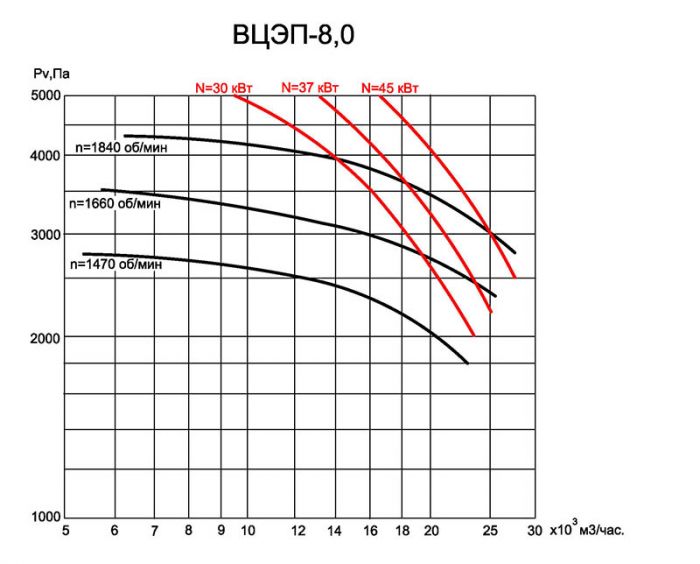

Характеристики производительности пылевых вентиляторов ВЦЭП

радиальный пылевой вентилятор ВЦЭП график пылевой радиальный вентилятор ВЦЭП производительность
характеристики производительности пылевых вентиляторов ВЦЭП пылевые вентиляторы ВЦЭП - графики производительности
