Циклоны ГИПРОДРЕВПРОМа типа УЦ для очистки технологических выбросов деревообрабатывающих производств от неслипающихся, неволокнистых пылей, а также смесей пыли с сухими опилками и стружкой

Пылеулавливающие агрегаты циклоны УЦ серии 7.411-1 предназначены для очистки технологических выбросов деревообрабатывающих производств от неслипающихся, неволокнистых пылей, а также смесей пыли с сухими опилками и стружкой.

Циклоны УЦ конструкции Древпрома выпускаются диаметром 500 - 2000 мм, пылеулавители УЦ-38 конструкции Мельстроя выпускаются диаметром 250 - 850 мм и отличаются от УЦ уменьшенной конической частью циклона.

Отгрузка циклона УЦ-2000Транспортировка циклона УЦ-2000

Все типоразмеры циклонов типа УЦ имеют по четыре модификации в зависимости от диаметра выхлопного патрубка. С увеличением номера модификации у пылеулавливающих агрегатов каждого калибра (диаметра) изменяются их технико-экономические характеристики; уменьшается коэффициент очистки выбросов, но уменьшается и аэродинамическое сопротивление.

Модификация пылеулавителей связана с соотношением диаметров выхлопного патрубка к диаметру корпуса. Пылеулавливающие агрегаты УЦ изготавливаются правого и левого исполнения.

Могут комплектоваться улиткой на выхлопной трубе или зонтом, что зависит от расположения вентилятора. При работе пылеулавливающего агрегата под давлением на нем устанавливается зонт, под разряжением — улитка.

Пылеулавливающие агрегаты Циклоны УЦ изготавливаются в климатическом исполнении «УХЛ» при эксплуатации по категории размещения 1, 2, 3, 4 по ГОСТ 15150-96, в системах аспирации производственных категорий Б, В, Г и Д по взрывной, взрывопожарной и пожарной опасности.

Пример условного обозначения:

УЦ-1800-3П

  • У — универсальный;
  • Ц — циклон;
  • 1800 — калибр (диаметр корпуса в мм);
  • 3 — модификация;
  • П (Л) — исполнение правое (левое).

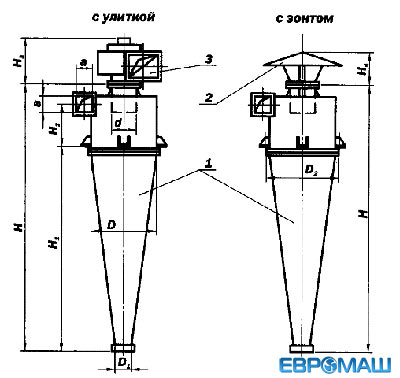

Пылеулавители Типа УЦ-500...630, УЦ-1200...1400

Циклоны Типа УЦ-500...630 - с улиткой, УЦ-1200...1400 - с зонтом
  1. циклон,
  2. зонт,
  3. улитка.

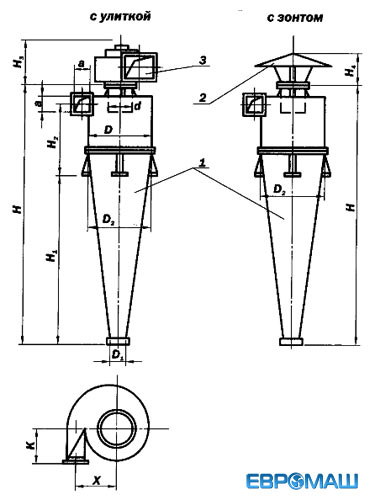

Пылеулавители Типа УЦ-710...1100, УЦ-1200...1400

Циклоны Типа УЦ-710...1100 - с улиткой, УЦ-1200...1400 - с зонтом
  1. циклон,
  2. зонт,
  3. улитка.

Технические характеристики

Наименование Производительность по воздуху м3 Диаметр, мм Высота, мм Масса, кг
Циклон УЦ-500 790-990 500 2040 52
Циклон УЦ-560 960-1210 560 2257 63
Циклон УЦ-630 1160-1480 630 2504 71
Циклон УЦ-710 1400-1810 710 2608 82
Циклон УЦ-800 1760-2290 800 3040 120
Циклон УЦ-900 2200-2900 900 3370 169
Циклон УЦ-1000 2700-3600 1000 3800 220
Циклон УЦ-1100 3230-4350 1100 4220 260
Циклон УЦ-1200 3880-5200 1200 4570 291
Циклон УЦ-1300 4580-6100 1300 4930 352
Циклон УЦ-1400 5240-7000 1400 5290 402
Циклон УЦ-1500 6050-8050 1500 5720 448
Циклон УЦ-1600 6900-9200 1600 6010 493
Циклон УЦ-1800 8700-11600 1800 6880 643
Циклон УЦ-2000 10800-14400 2000 7450 747
