Регулятор температуры ТЕРМОМАЙЗЕР Р-7.Т ("Электроника" Р-7.Т)

Назначение регулятора температуры типа "Термомайзер Р-7.Т"

Регулятор температуры типа Термомайзер Р-7.Т Регуляторы температуры типа "Термомайзер Р-7.Т" предназначены для применения в местных и центральных тепловых пунктах (МТП, ЦТП) для автоматического регулирования температуры теплоносителя (воды) в системах теплоснабжения жилых, общественных, административных и прочих помещений с целью создания комфортных условий внутри помещений и экономии тепла.

Функции регулятора температуры типа "Термомайзер Р-7.Т"

  • Поддержание заданной температуры воздуха внутри помещений в зависимости от температуры наружного воздуха по заданному графику отопления;
  • Автоматическая коррекция заданного графика отопления по усредненной температуре воздуха в двух контрольных точках помещений;
  • Ограничение температуры теплоносителя в обратном трубопроводе системы отопления;
  • Понижение температуры воздуха внутри помещений в ночные часы и в выходные дни по сигналам встроенного таймера;
  • Задание параметров регулятора с помощью встроенной клавиатуры или через интерфейс РS232 от ЭВМ верхнего уровня.

Варианты исполнения, присоединительные размеры регулятора температуры "Термомайзер Р-7.Т"

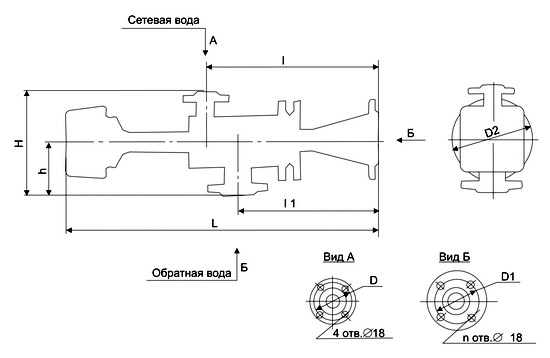

Габаритные и присоединительные размеры элеватора типа ЭГО и устройства управления

Обозначение регулятора Исполнение клапана L. мм. I, мм. I1, мм. H, мм. h, мм. D, мм. D1, мм. D2, мм. n
Термомайзер Р-7.Т-6-0.10
Термомайзер Р-7.Т-8-0.19
ЭГО.01
ЭГО.02
950 410 335 240 110 110±1 125±1 160 4
Термомайзер Р-7.Т-10-0.30
ТермомайзерР-7.Т-12-0.43
Термомайзер Р-7.Т-14-0.58
ЭГО.ОЗ
ЭГО.04
ЭГО.05
1120 580 490 285 155 125±1 160±1 195
Термомайзер Р-7.Т-16-0.76
Термомайзер Р-7.Т-18-0.94
ЭГО.06
ЭГО.07
1195 655 540 325 175 160±1 180±1 215 5

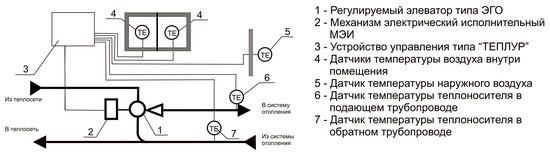

Фрагмент гидравлической схемы применения регулятора в системе отопления

Фрагмент гидравлической схемы применения регулятора Термомайзер Р-7.Т в системе отопления

Состав регулятора температуры типа "Термомайзер Р-7.Т"

  1. Устройство управления ТЕПЛУР-1 Устройство управления типа "ТЕПЛУР", выполненное на базе однокристальной микро-ЭВМ.
  2. Элеватор гидравлический с регулируемым сечением сопла, совмещенный с приводом.
  3. Датчики температуры: теплоносителя в подающем и обратном трубопроводах системы отопления, наружного воздуха, воздуха внутри помещений в двух точках.
Регуляторы изготавливаются в 7 исполнениях
Обозначение исполнения регулятора Ду сопла элеватора, мм. Теплопроизводительность системы отопления, Гкал/ч±15% Масса, кг
Термомайзер Р-7.Т-6-0,10 6,0 0,10 34,5
Термомайзер Р-7.Т-8-0,19 8,0 0,19 34,5
Термомайзер Р-7.Т-10-0,30 10,0 0,30 44,5
Термомайзер Р-7.Т-1 2-0,43 12,0 0,43 44,5
Термомайзер Р-7.Т-1 4-0,58 14,0 0,58 44,5
Термомайзер Р-7.Т-16-0,76 16,0 0,76 59,5
Термомайзер Р-7.Т-1 8-0,94 18,0 0,94

Сертификат соответствия: РОСС Р1ШЕ25. В00706

Основные технические характеристики регулятора температуры типа "Термомайзер Р-7.Т"

Технические характеристики регулятора температуры - "Термомайзер Р-7.Т"
Параметры регулятора температуры Значения
Максимальная потребляемая электрическая мощность (от сети 220В, 50Гц) ВА, не более:
- в статическом режиме
- в момент прохождения управляющих импульсов

10
55
Температура теплоносителя в питающей сети,°С, не более 150
Рабочее давление теплоносителя, МПа, не более: 1,6
Перепад давления теплоносителя в сетевом и обратном трубопроводах, МПа 0,15-0,30
Коэффициент коррекции по превышению температуры воды в обратном трубопроводе 0-25
Коэффициент коррекции по рассогласованию температуры воздуха в помещении 0-25
Температура объекта регулирования,°С 5-50
Зона нечувствительности по рассогласованию температуры теплоносителя в подающем трубопроводе системы отопления,°С 0,1-10
Параметры ПИ-закона регулирования:
- коэффициент пропорциональности, с/°С
- постоянная времени интегрирования, с
от 0,1 до 10 от 1 до 999
Технические характеристики устройства
Параметры Значения
Максимальная потребляемая электр-кая мощность (от сети 220В, 50Гц) ВА, не более:
- в статическом режиме
- в момент прохождения управляющих импульсов

10
55
Температура теплоносителя в питающей сети,°С, не более 150
Температура объекта регулирования (горячей воды), °С от 30 до 80
Рабочее давление, МПа, не более: исполнений клапана КП01-КП06 исполнений клапана КП07,КП08 1,6 0,7
Параметры ПИ-закона регулирования:
- коэффициент пропорциональности, с/°С
- постоянная времени интегрирования, с
от 0,1 до 10 от 1 до 999
Условная пропускная способность клапанов, м3 Смотрите - виды исполнения регуляторов
