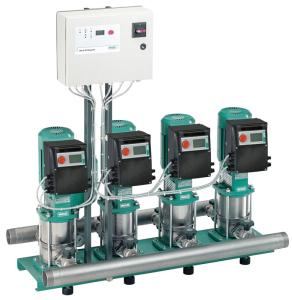

Промышленные многонасосные нормальновсасывающие насосные станции с частотным регулированием Wilo-Comfort-Vario MVIE/VR

Установка повышения давления с 2–4 параллельно включаемыми, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали с частотнорегулируемыми моторами и регулятором Vario VR для моторов от 7,5 кВт

Промышленные многонасосные нормальновсасывающие насосные станции станции с частотным регулированием Серия Wilo-Comfort-Vario MVIE/VR

Применение

  • Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
  • Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение

Пример: Wilo-COR-3 MVIE 406/VR
COR Компактная установка повышения давления со встроенным регулятором частоты вращения
3 Число насосов
MVIE Серия насосов
4 Номинальный объемный расход одинарного насоса [м3/ч]
06 Число секций одинарного насоса
VR Блок регулирования; VR = регулятор Vario

Особенности/преимущества продукции

  • Прочная система благодаря применению высоконапорных центробежных насосов из нержавеющей стали серии MVIE со встроенными частотными преобразователями с воздушным охлаждением
  • Мотор трехфазного тока IEC (Level IE2), от 0,75 кВт), 2-полюсный
  • Чрезвычайно широкий диапазон регулирования
  • Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды в соответствии с мощностными характеристиками электроники регулирования мотора
  • Установки, отвечающие требованиям заказчика, по заказу

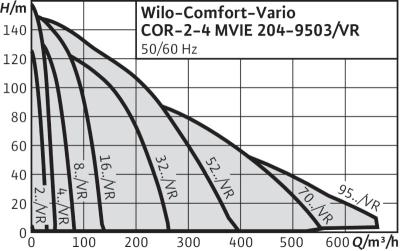

mvie-vr

Технические характеристики

  • Подключение к 3-фазной сети 400 В ± 10%, 50 Гц; 3-фаз. 380 В ±10 %, 60 Гц, в зависимости от типа также 1-фазн. 230 В, 50/60 Гц (другие исполнения по запросу)
  • Температура перекачиваемой жидкости макс. 50 °C (по заказу 70 °C)
  • Температура окружающей среды макс. 40 °C
  • Рабочее давление 16 бар
  • Входное давление 10 бар
  • Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода R 2" - DN 250
  • Номинальный внутренний диаметр для подсоединения со стороны подвода R 2" - DN 250
  • Диапазон частоты вращения 1200 - 3770 об/мин
  • Класс защиты IP  54 (VR-прибор управления)
  • Предохранители A, AC 3 со стороны сети в соответствии с мощностью мотора и предписаниями предприятия энергоснабжения
  • Допустимые перекачиваемые среды (другие среды по запросу):
    • Охлаждающая вода
    • Питьевая и техническая вода
    • Вода для систем пожаротушения (заполненный трубопровод; для незаполненного трубопровода по запросу - следовать отдельным предписаниям стандартов DIN 1988 (EN 806) и противопожарной службы!)
    Указание по перекачиваемым средам: Допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы.

Оснащение/функции

  • 2-4 насоса на установку серии MVIE с бесступенчатым регулированием посредством встроенного частотного преобразователя
  • Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
  • Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
  • Шаровой запорный кран редуктора /кольцевая задвижка на стороне всасывания и с напорной стороны каждого насоса
  • Обратный клапан с напорной стороны
  • Мембранный напорный бак 8 л, PN16, с напорной стороны
  • Датчик давления со стороны отводящего трубопровода
  • Манометр со стороны подводящего трубопровода, приобретается опционально
  • Манометр со стороны отводящего трубопровода
  • Предохранитель, срабатывающий при недостатке воды, приобретается опционально

Описание/конструкция

  • Фундаментная рама: оцинкованная рама с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума; другие исполнения по запросу
  • Система трубопроводов: полная система трубопроводов из нержавеющей стали 1.4571, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; система трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления
  • Насосы: применяется от 2 до 4 параллельно включенных насосов серии MVIE 4.., 8.. и MVIE 16..; благодаря адаптированным к мотору насоса частотным преобразователям с воздушным охлаждением для каждого насоса данной серии возможен бесступенчатый режим регулирования; все части, контактирующие с перекачиваемой жидкостью, из нержавеющей стали 1.4301 (AISI 304)
  • Арматура: каждый насос со всасывающей и напорной сторон имеет шаровую запорную арматуру из CuZn с никелевым покрытием и знаком технического контроля DVGW или кольцевые запорные клапаны и клапан обратного течения с напорной стороны из POM с допуском DVGW в корпусе из CuZn
  • Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащается запорным шаровым краном из CuZn с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807
  • Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального регулятора Comfort-Vario
  • Индикация давления: Со стороны конечного давления посредством манометра и дополнительно на алфавитно-цифровом ЖК-дисплее прибора управления Vario VR. Со стороны входного давления индикация давления осуществляется посредством манометра в качестве опции
  • Регулятор: в серийном исполнении установка оснащается Vario?регулятором VR

Материалы

MVIE 2.. до 16..-6

  • Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 (MVI 16..?6 только из 1.4301)
  • Корпус насоса из нержавеющей стали 1.4301/1.4404
  • Вал из нержавеющей стали 1.4301 / 1.4404
  • Уплотнение EPDM (EP 851)/FKM (Viton)
  • Крышка корпуса из нержавеющей стали 1.4301/1.4404
  • Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
  • Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
  • Напорный кожух из нержавеющей стали 1.4301/1.4404
  • Подшипники из карбида вольфрама

Начиная с MVIE 16..

  • Рабочие колеса из нержавеющей стали 1.4301/1.4404
  • Секции из нержавеющей стали 1.4301/1.4404
  • Корпус насоса EN-GJL-250/1.4404
  • Вал из нержавеющей стали 1.4057 / 1.4404
  • Уплотнение EPDM (EP 851)/FKM (Viton)
  • Крышка корпуса из нержавеющей стали 1.4301/1.4404
  • Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
  • Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
  • Напорный кожух из нержавеющей стали 1.4301/1.4404
  • Подшипники из карбида вольфрама

Объем поставки

  • Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
  • Упаковка
  • Инструкция по монтажу и эксплуатации

Указание

Специальные исполнения - по запросу.

Рекомендации по выбору и монтажу

Редукционный клапан

Колебания входного давления компенсируются посредством встроенной в каждый насос системы регулирования частоты вращения до тех пор, пока их амплитуда не превысит разности между заданным значением давления и нулевым напором одного насоса при минимальной частоте вращения (на частоте 20 или 25 Гц). Если амплитуда колебаний выше указанной разности давлений, то на входе установки необходим монтаж редукционного клапана

Устройство защитного отключения при перепаде напряжения

При установке устройств защитного отключения при перепаде напряжения в сочетании с частотными преобразователями необходимо учитывать, что только универсальная защита отключения соответствует стандартам DIN/VDE 0664

Входное давление

При выборе установки следует учитывать максимально допустимое входное давление (см. технические характеристики). Макс. входное давление рассчитывается как максимальное рабочее давление установки за вычетом макс. высоты подачи насоса при Q = 0
