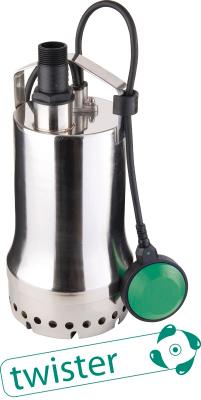

Погружные дренажные насосы Серия Wilo-Drain TS...(A)

Насос для отвода воды из подвалов, водоохлаждаемый

Погружные дренажные насосы Серия Wilo-Drain TS...(A)

Применение

  • Для перекачивания чистой или слегка загрязненной воды
    • из резервуаров, шахт или котлованов
    • при затоплении
    • для отвода воды из спусков в подвалы и подвалов
  • из области домашнего хозяйства (вода из стиральных машин, мыльный щелок)
  • из небольших фонтанов, водопадов или ручьев
TSW

Погружные насосы, которые применяются в приямках насоса, и к которым поступает вода из стиральных машин, мыльная вода из раковин и душевых кабин, значительно ограничены в отношении срока службы за счет воздействия осаждающихся веществ. Данные осаждающиеся вещества могут накапливаться в насосной шахте и, тем самым, быть причиной засорения и образования неприятных запахов.

Насос Wilo?Drain TSW 32 благодаря своему взмучивающему устройству предотвращает накопления данных осаждающихся веществ и убирает их вместе с перекачиваемой средой. За счет этого уменьшаются расходы и затраты времени на регулярную очистку шахты. Также снижаются до минимума проблемы при утилизации шлама и соблюдении гигиенических требований охраны труды при очистке приямка насоса.

Обозначение

Например: Wilo-Drain TS 32/9 A
TS Насос для грязной воды
32 Номинальный диаметр напорного патрубка
/9 Макс. высота подачи [м]
A С поплавковым выключателем
Например: Wilo-Drain TSW 32/11 A
TSW Насосы для грязной воды со взмучивающим устройством
32 Номинальный диаметр напорного патрубка
/11 Макс. высота подачи [м]
A С поплавковым выключателем

Особенности/преимущества продукции

  • Непрерывная эксплуатация 4000 ч/год
  • Высококачественное уплотнение мотора со встроенным устройством отделения загрязнений
  • Прочный, ударостойкий корпус из нержавеющей стали
  • Съемные кабели мотора и поплавкового выключателя
  • Простота управления и технического обслуживания
  • Постоянно чистая насосная шахта благодаря запатентованному встроенному взмучивающему устройству (TSW)

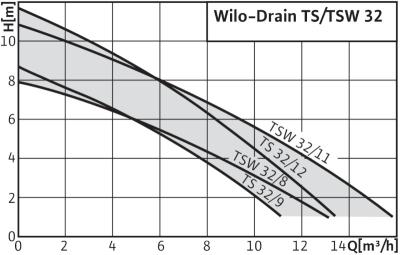

Рабочее поле Вило TS A

Технические характеристики

  • Подключение к сети 1~230 В, 50 Гц
  • Вид защиты IP 68
  • Глубина погружения макс. 10 м
  • Температура перекачиваемой жидкости макс. 3 ? 35° C, кратковременно до 3 мин. макс. 90° C
  • Длина кабеля 10 м
  • Свободный проход для сферических частиц 10 мм
  • Напорный штуцер Rp 1 ?, патрубок для подключения шланга ? 32 мм, R1

Оснащение/функции

  • Готовность к работе
  • Термическое реле мотора
  • Охлаждающий кожух
  • Соединительный кабель

Материалы

  • Корпус насоса: 1.4301 (AISI 304)
  • Рабочее колесо: SPL
  • Вал: 1.4401 (AISI 316)
  • Манжетное уплотнение: со стороны мотора NBR, со стороны насоса графит/керамика
  • Корпус мотора: 1.4301 (AISI 304)

Описание/конструкция

Погружной насос подходит для полностью автоматической работы в стационарных условиях. При мобильном использовании к напорному штуцеру подключается шланг соответствующей длины, при стационарном использовании - трубопровод.

Согласно EN 60335?-2,41 следует установить предоставляемый заказчиком защитный выключатель (предписание при установке вне здания), срабатывающий при появлении тока повреждения 30 мА.

Дополнительно TSW

TSW благодаря своей конструкции непрерывно создает завихрение в области всасывания насоса. Что исключает загрязнение приямка.

За счет завихрения и связанного с этим удаления осаждающихся веществ не возникает запаха от сточных вод. Снижается частота проведений техобслуживания.

Мотор

Электромотор с сухим ротором, оснащенный охлаждающим и герметичным кожухом из нержавеющей стали, а также встроенным устройством защиты от тепловой перегрузки и автоматическим повторным включением. Конденсатор находится внутри.

Кабель

Для эксплуатации вне здания следует предусмотреть наличие кабеля для подключения к электропитанию длиной 10 м согласно DIN EN 60335-2-41 (в других странах действуют другие предписания).

Уплотнение насоса/мотора

Высокая безопасность эксплуатации за счет манжетного уплотнения, состоящего из скользящего торцевого уплотнения со стороны насоса и манжетного уплотнения со стороны мотора, а также предварительно включенного устройства отделения загрязнений для дополнительной защиты скользящего торцевого уплотнения и масляной камеры.

Объем поставки

Готовый к подключению насос с кабелем, штекером и встроенным поплавковым выключателем, прилагающимся обратным клапаном и шланговым патрубком (O 32 мм, R1), инструкцией по монтажу и эксплуатации.

Тип насоса Подключение к сети level_control_float_switch_com Макс. расход Макс. напор Длина соединительного кабеля Тип штекера Арт.-№
Qmax / м3 Hmax / M м
TS 32/9-A 1~230 В, 50 Гц С поплавковым выключателем 11 9 10 С защитным контактом 6043943
TS 32/12-A 1~230 В, 50 Гц С поплавковым выключателем 14 12 10 С защитным контактом 6043945
TSW 32/8-A 1~230 В, 50 Гц С поплавковым выключателем 13 8 10 С защитным контактом 6045167
TSW 32/11-A 1~230 В, 50 Гц С поплавковым выключателем 16 11 10 С защитным контактом 6045166
