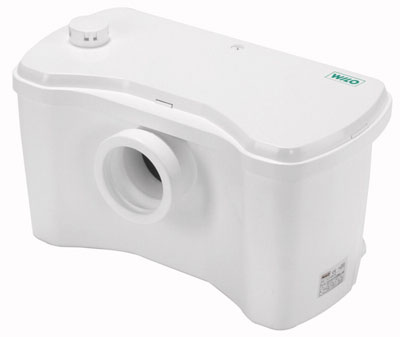

Компактные канализационные фекальные установки Серия Wilo-DrainLift KH

Компактная установка для отвода сточных вод (напольный монтаж)

Компактные канализационные фекальные установки Серия Wilo-DrainLift KH

для ограниченного применения (непосредственное подсоединение за унитазом) с режущим механизмом для отвода сточных вод от одного туалета, а также дополнительно от умывальника, душа или биде.

Особенности/Достоинства

  • Современный компактный дизайн
  • Несложная и быстрая инсталляция: Самоуплотняющееся прямое подсоединение к унитазуВстроенный фильтр с активированным углемГотовность к работе
    • Самоуплотняющееся прямое подсоединение к унитазу
    • Встроенный фильтр с активированным углем
    • Готовность к работе

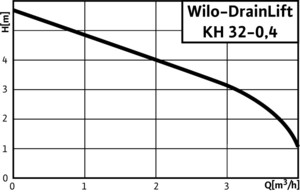

Рабочее поле drainlift-kh

Основные технические характеристики

  • Подключение к сети 1~230 В, 50 Гц
  • Сетевой соединительный кабель длиной 1,2 м, со штекером Schuko
  • Режим работы: кратковременный S3, 28%
  • Температура перекачиваемой среды макс. 35 °C
  • Температура окружающей среды макс. 35 °C
  • Свободный проход для сферических частиц 10 мм
  • напорный патрубок DN 25/32
  • Подключение к подводящему патрубку 2 x DN 40 / DN 100
  • Удаление воздуха 25 мм
  • Мин. напор на входе (от нижней части до верхней кромки входа) 180 мм
  • Вид защиты IP 44
  • общий объем резервуара 17 л
  • Объем включения 2,6 л

Оснащение

  • Готовность к работе
  • Термический контроль двигателя
  • Регулирование уровня пневматическим датчиком давления
  • Обратный клапан
  • Режущий механизм
  • Уплотнение на входе
  • Комплект для подсоединения напорного трубопровода
  • Фильтр с активированным углем

Описание/Конструкция

Автоматическая малогабаритная напорная установка для водоотведения с режущим механизмом, всеми необходимыми приборами и устройствами управления, встроенным обратным клапаном, фильтром с активированным углем, эластичным напорным патрубком, а также возможностью подсоединения одного унитаза, двух дополнительных источников сточных вод и воздухоотвода. Малогабаритная напорная установка для водоотведения DrainLift KH 32 подсоединяется непосредственно к унитазу с горизонтальным соединительным патрубком. Места для присоединения дополнительных источников сточных вод инапорного трубопровода находятся на задней сторонеустановки, и соответствующие трубопроводы могут бытьвыведены по выбору: с левой или с правой стороны. Отвод воздуха осуществляется через встроенный фильтр с активированным углем; очищенный воздух без запаха поступает в помещение установки или наружу по воздухоотводу, выведенному через крышу.

Подсоединение с подводящей стороны:

  • DN 100 (прямое соединение с уплотнительной манжетой)
  • 2 подводящих патрубка – DN 40, включая заглушку и обратный клапан

Подсоединение с напорной стороны:

  • напорный патрубок, шланговый уголок DN 25/32, включая обратный клапан

Удаление воздуха:

  • встроенный фильтр с активированным углем и защитой от перелива или подсоединение отдельного вентиляционного трубопровода через крышу с применением самоуплотняющейся вставной муфты (наружный диаметр трубы 25 мм)
Материалы
  • Корпус мотора: нержавеющая сталь 1.4301 (AISI 304)
  • Гидравлика: синтетический материал PP-GF30
  • Резервуар: синтетический материал ABS
Объем поставки

Готовая к подключению напорная установка для водоотведения с режущим механизмом, фильтром с активированным углем, эластичным напорным патрубком, а также с инструкцией по монтажу и эксплуатации.

Тип насоса Подключение к сети Макс. приток/ч при режиме S3 Общий объем Макс. уровень включения Напорный патрубок Подводящий патрубок Диагональные размеры Арт.-№
V / л V / л V / л мм
KH 32-0,4 1~230 В, 50 Гц max. 260 17 2.60 DN 25/DN 32 2x DN 40/1x DN 100 520 2011011
